宽口带柄金属盛装水罐结构设计

　　在餐饮后厨、实验室液体分装、小型化工试剂中转这类场景里，这类宽口带柄的金属盛装罐是出镜率极高的基础器具，很多刚入行的结构设计人员容易把这类容器的建模想的过于简单，觉得就是一个回转体加个把手，实际落地到生产和使用环节，每一处曲面的曲率、壁厚的过渡、把手的受力角度都直接影响使用体验和成品合格率。

　　先从实际使用的功能逻辑倒推设计思路，日常使用中这类容器需要完成三个核心动作：握持倾倒、静置存放、内部清洗，这三个动作对应的结构设计点完全不同。握持倾倒环节，首先要考虑把手的安装位置，不能太靠近罐口上沿，否则倾倒时罐口流出的液体会顺着外壁流到握持的手上，也不能太靠近罐底，否则满液状态下重心偏移会让手腕承受过大的载荷，建模时把手的连接位置选在罐身最大直径偏上15mm的位置，把手内侧和罐身外壁预留28mm的握持间隙，刚好能容纳成年男性四指的握持空间，不会出现卡手的情况，同时把手自身的截面做椭圆过渡，长轴顺着握持施力的方向，比正圆形截面的把手握持摩擦力高30%左右，沾了水或者油污的时候也不容易打滑。

　　罐身的曲面设计不是随意做的鼓形，下窄上宽的轮廓首先是为了静置时的稳定性，底部直径控制在110mm，满液状态下重心高度在罐身总高度的40%位置，即使受到轻微的侧向碰撞也不容易倾翻；罐身中部的最大直径做145mm的外凸弧面，一方面是增加内部的盛装容积，同等高度下比直筒型容器的容积提升12%左右，另一方面外凸的弧面在倾倒时能让液体形成稳定的流束，不会顺着罐身外壁淌落，这一点很多新手建模时容易忽略，罐口位置做20mm宽的外翻卷边，卷边的内侧做R3的圆角过渡，既可以避免锋利的边缘割伤使用者，也能在倾倒时给液体提供一个明确的流出断点，彻底解决流涎问题。

　　壁厚设计上整体采用1.2mm的等壁厚拉伸思路，但是在把手和罐身的连接位置做局部加厚到2mm，因为这个位置是应力集中区，日常使用中频繁的握持、倾倒带来的交变载荷很容易让连接位置出现开裂，加厚之后再做圆角过渡，把应力分散到周围的罐壁上，不需要额外增加加强筋就能满足强度要求，同时也不会在容器外壁留下明显的凸起痕迹，保证外观的整体性。罐底位置做向内凹进3mm的圈足结构，圈足的接触宽度做5mm，既可以让容器放置在不太平整的台面上也能保持稳定，也能避免罐底整个平面和台面贴合，挪动的时候不会因为负压出现吸住台面的情况，同时圈足的位置刚好可以作为堆叠定位的止口，多个同规格的容器可以互相套叠存放，节省仓储和运输的空间。

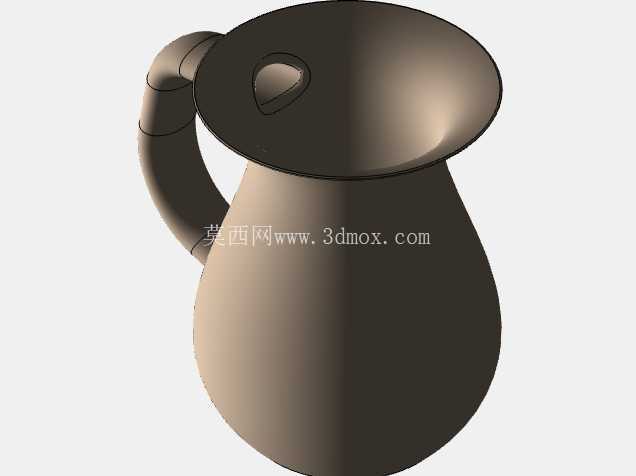

　　建模过程中曲面的连续性要重点把控，罐身的回转曲面和罐口卷边、底部圈足的连接位置都要做到G2连续，一方面是抛光的时候不会出现明显的棱线，金属电镀或者抛光之后的外观质感更均匀，另一方面也不容易残留清洁死角，清洗的时候抹布可以顺着曲面一次性擦过，不会在接缝位置积存污垢。把手和罐身的连接位置做相切过渡，没有突兀的拼接痕迹，焊接或者一体成型之后打磨的工作量能减少40%左右。

　　从安装和适配的边界来看，这类容器不需要额外的固定安装结构，但是要考虑和常规配套器具的适配性，罐口的内径做120mm，刚好适配市面上常见的120mm口径的密封盖、过滤漏网，不需要单独开模做配套配件，降低后续的使用成本；整体高度控制在160mm，刚好可以放进常规的台式消毒柜的层架间距里，也能适配大部分家用和商用的水槽清洗空间，不会出现放不进去的情况。

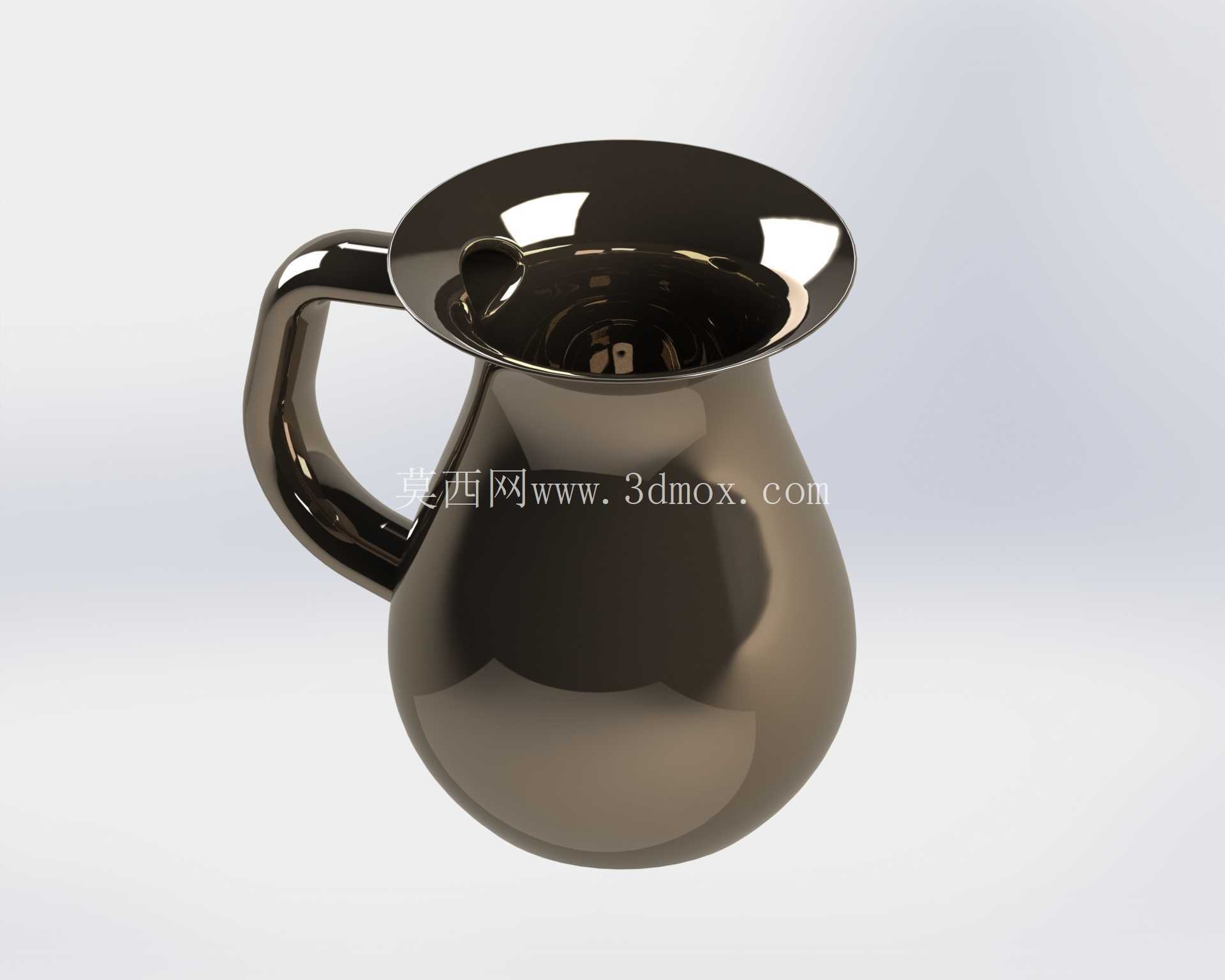

　　很多人做这类容器建模的时候会把重点放在外观的光泽度渲染上，忽略了实际使用中的结构细节，比如把手的角度如果做的太垂直，倾倒的时候手腕需要转动很大的角度才能让罐口朝下，长时间使用很容易疲劳，建模时把手的握持段做12度的倾斜角度，刚好匹配手腕自然放松的握持角度，倾倒时只需要小幅度转动手腕就能完成液体倒出的动作，使用起来更顺手。另外罐身内部的底部位置做R8的大圆角过渡，不要做直角，一方面是清洗的时候不容易积存残渣，另一方面如果是用来盛装高温液体，直角位置的热应力更容易集中，长期冷热交替使用容易出现变形，大圆角过渡可以把热应力均匀分散，提升容器的使用寿命。

　　材质适配方面，这个模型的曲面结构既可以用304不锈钢一体冲压成型，也可以用食品级PC材质注塑成型，壁厚的均匀性控制在±0.1mm以内，不管是冲压还是注塑都不会出现壁厚不均导致的变形问题，冲压的时候脱模斜度控制在1度，不需要额外做复杂的脱模结构就能顺利脱模，注塑的时候浇口位置设在圈足的底部，成型之后浇口痕迹隐藏在接触面上，不会影响外观的完整性。
