手动攻丝内螺纹加工锥形丝锥结构

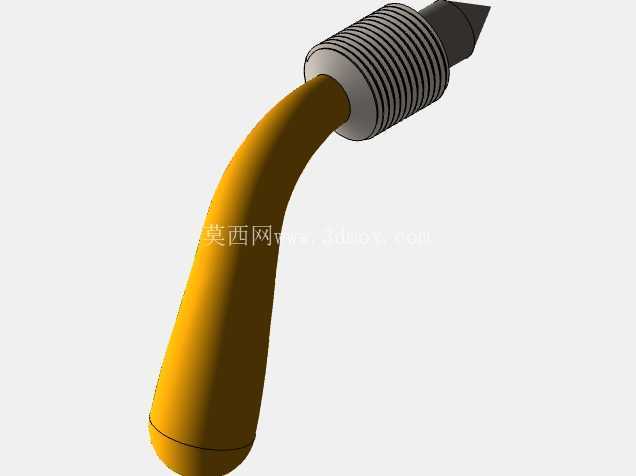

　　在流体管路装配、小型五金件维修、单件小批量机加工场景中，手动攻丝作业始终是无法被完全替代的加工环节，尤其是针对锥管螺纹这类有密封要求的内螺纹加工，机动攻丝受工件装夹位置、螺纹孔深度公差、材质硬度波动影响，很容易出现螺纹烂牙、密封锥度不符、丝锥崩断的问题，这时候适配手动操作的锥形切削丝锥就成为一线加工人员的首选工具。这款手动切削螺纹丝锥的整体结构完全适配人手施力的操作逻辑，握持段采用弧形弯柄设计，区别于传统直柄丝锥需要搭配铰杠才能操作的结构，一体式弯柄可以让操作人员直接握持施力，在狭窄的设备安装间隙、管路排布密集的维修场景中，不需要额外搭配辅助工具就能完成攻丝作业，大幅降低了狭小空间内的操作难度。从功能特性来看，这款丝锥的切削段采用渐进式锥度设计，切削刃从前端导向部分开始逐齿升高，攻入工件的过程中每一圈齿的切削量均匀分配，不会出现直槽丝锥刚开始切入时切削阻力骤增的问题，对于紫铜、薄壁塑料、低压铸铁这类硬度偏低、容易变形的材质，能有效避免螺纹孔口被撑裂、螺纹牙型变形的问题。丝锥的排屑槽采用螺旋式浅槽设计，手动攻丝过程中切屑会顺着槽体缓慢排出，不会在孔底堆积挤坏已加工的螺纹面，针对1:16锥度的管螺纹加工场景，丝锥的锥度公差严格匹配密封螺纹的标准要求，加工完成的螺纹不需要额外缠绕密封带就能实现低压流体场景下的密封要求，能满足给排水管路、低压气动回路、小型液压油路的现场装配需求。从设计思路层面拆解，这款丝锥的握持段表面做了圆弧过渡处理，没有尖锐棱角，长时间握持施力时不会硌伤手掌，柄部和切削段的连接位置做了加厚的应力释放结构，手动攻丝遇到材质硬点需要施加较大扭矩时，不会出现柄部断裂的问题。切削部分的材质采用高速钢基材，刃口做了钝化处理，既保证了刃口的锋利度能顺利切入工件，又不会因为刃口过脆在手动施力不均匀时出现崩齿问题。针对实际安装边界的适配性，这款丝锥的整体长度控制在150mm以内，弯柄的最大回转半径不超过80mm，在设备侧壁距离墙面不足100mm的狭窄安装空间内，也能完成整周旋转攻丝的操作，不需要对周边已安装的管路、元器件做拆除处理。前端导向段的长度为3个螺距，攻入预制孔时能自动找正中心，不需要额外加装导向套就能保证螺纹孔和工件端面的垂直度，对于现场维修作业中没有专用工装定位的场景，能有效降低攻丝歪斜的概率。在日常的单件加工场景中，这款丝锥可以加工从薄板到厚壁件的不同深度锥螺纹，当加工薄壁件时，只需要攻入2-3个牙就能满足连接强度要求，加工厚壁密封螺纹时，可以顺着锥度持续攻入直到达到标准的密封牙数，操作人员可以通过手上的阻力反馈判断攻入深度，不需要额外做深度标记。和传统的直柄丝锥加铰杠的组合相比，这款一体式弯柄丝锥的整体重量更轻，外出上门维修、高空管路装配时携带更方便，不会出现铰杠和丝锥分离丢失的问题。针对不同材质的攻丝参数适配，这款丝锥的切削刃后角做了差异化的角度设计，加工钢材等塑性材料时，后角角度偏大可以减少刃口和工件的摩擦，加工铸铁等脆性材料时，刃口的支撑强度足够，不会因为切入时的冲击出现崩损。在实际的设备维护场景中，很多老旧设备的螺纹孔因为锈蚀、外力磕碰出现螺纹损坏的问题，使用这款丝锥可以直接对损坏的螺纹孔进行回牙修复，不需要重新扩孔攻丝，能最大程度保留原有工件的结构强度，避免因为螺纹孔损坏更换整个零部件带来的成本浪费。
