简化型支撑收放起落执行机构三维结构

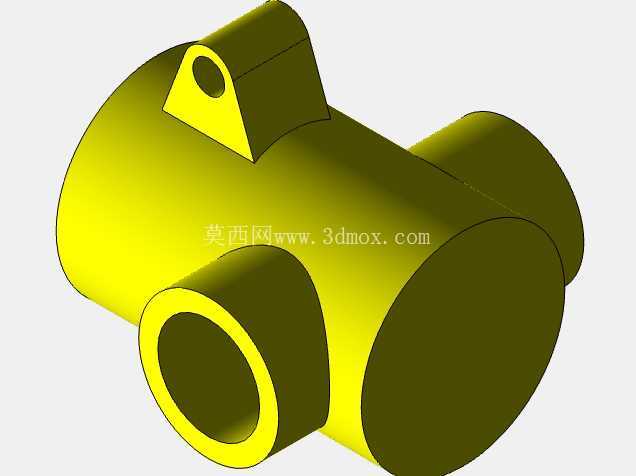

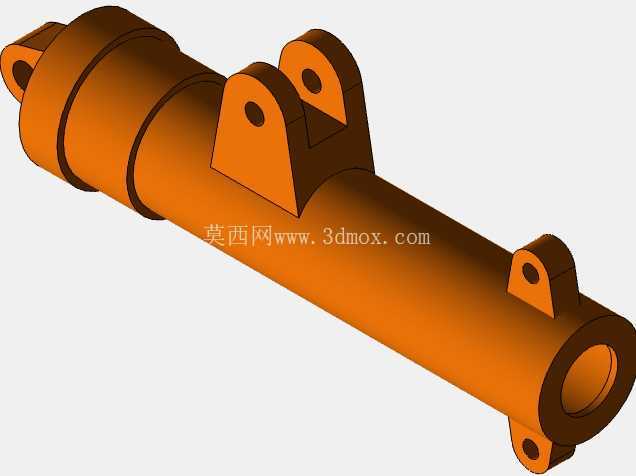

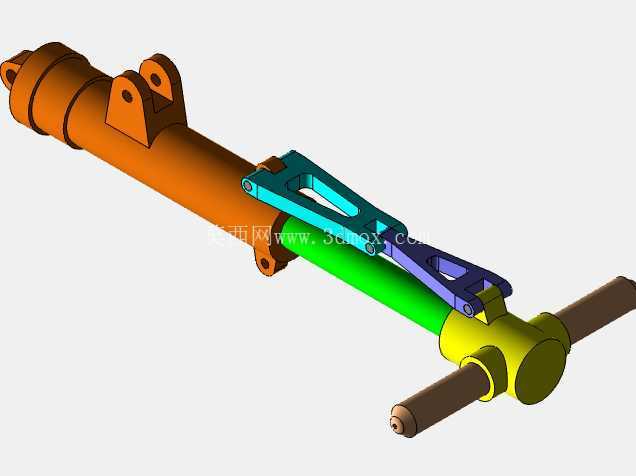

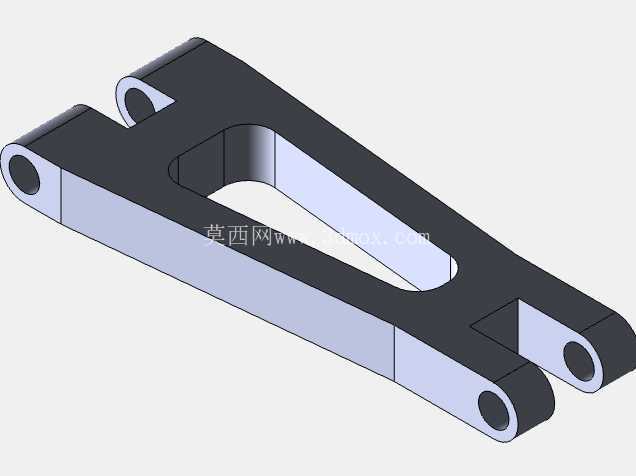

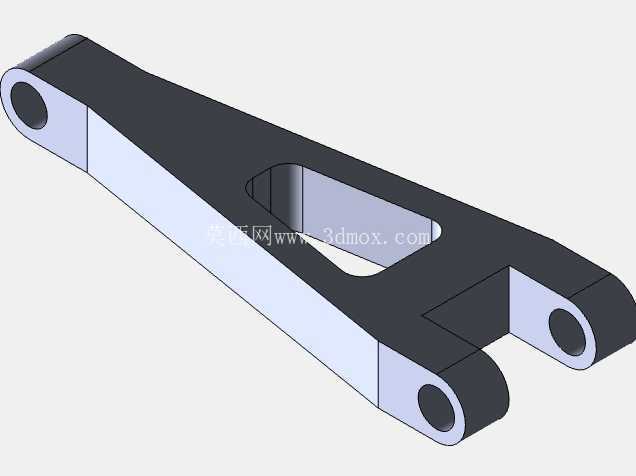

　　这套起落执行机构的三维结构，核心围绕轮式载具的支撑与收放功能搭建，日常应用场景覆盖小型通用飞行器、轻型地面巡检设备、特种作业移动平台的行走支撑单元，核心作用是在载具停靠、行进过程中提供稳定的竖向支撑力，同时可根据工况需求完成支撑臂的收放动作，减少非工作状态下的空间占用，降低行进过程中的风阻或剐蹭风险。从结构组成来看，主体圆柱形支柱作为核心承载基体，承担整个机构传递的竖向载荷与侧向冲击力，支柱上部预留的带孔连接耳座，用于和载具主体框架做刚性铰接，耳座的孔位同轴度公差控制在0.02mm范围内，保证铰接后转动无卡滞，同时能均匀传递铰接点的剪切应力。支柱侧方连接的支撑臂采用镂空式结构设计，在保证结构抗弯强度的前提下尽可能降低自身重量，支撑臂与支柱之间通过枢转接头实现转动连接，枢转接头内置的限位结构可将支撑臂的转动角度约束在0-75度区间内，避免收放过程中超程造成结构碰撞。支撑臂末端连接的水平轴结构，用于安装行走轮或其他接地附件，轴端预留的卡簧槽与轴承位，可适配标准件深沟球轴承与轴用挡圈，保证轮体转动顺畅，水平轴的直径根据承载需求设定为适配20-30mm内径的轮体配件，轴的有效安装长度控制在80mm范围内，可满足多数小型轮组的安装边界要求。设计过程中优先考虑结构紧凑性，整个机构在完全收起状态下，外轮廓最大突出尺寸不超过支柱外径的1.2倍，完全展开状态下支撑点距离支柱铰接中心的水平跨距可达到支柱长度的0.6倍，保证支撑状态下的抗倾覆稳定性。结构的受力路径经过反复优化，竖向载荷从轮轴位置传入后，通过支撑臂分散到枢转接头与下部缓冲段，最终传递到主支柱与载具连接位置，避免局部应力集中造成结构失效，主支柱下部的彩色分段区域对应不同的功能段，绿色段为缓冲配合面，可内置弹性缓冲元件吸收接地瞬间的冲击载荷，黄色段为轮轴连接座，承担轮轴传递的径向与轴向载荷，棕色段为轮轴延伸段，可根据需求加装刹车组件或轮速检测元件。整个机构的安装边界清晰，主支柱上端的两个连接耳座孔中心距为45mm，孔直径为12mm，安装时只需匹配载具上对应位置的铰接销轴即可完成初步固定，支撑臂的驱动接口预留了标准连杆连接位，可适配电动推杆、液压作动筒或机械拉杆等多种驱动元件，不需要额外做结构改装即可适配不同的驱动方案。对于结构设计从业者来说，这套模型的细节处理具备较高的参考价值，所有铰接位置都预留了标准件安装空间，没有出现结构干涉的问题，各零件的壁厚设置均匀，最小壁厚控制在3mm以上，完全满足机加工或3D打印的工艺要求，支撑臂的镂空结构经过受力校核，在承受额定1.5倍载荷的情况下，最大变形量不超过0.1mm，不会影响机构的正常动作。在实际选型应用时，可根据载具的整体重量调整主支柱的壁厚与支撑臂的截面尺寸，当前结构的额定承载能力为单组120kg，可满足多数轻型载具的支撑需求，机构的转动副位置都预留了润滑脂注油通道，日常维护时不需要拆解结构即可完成润滑保养，降低后期运维成本。整个结构没有冗余的设计元素，每一处结构特征都对应明确的功能需求，比如主支柱上的环形凸台，不仅起到加强支柱局部强度的作用，同时可作为收放位置的限位挡块，与支撑臂上的对应凸台配合，实现展开位置的硬限位，不需要额外加装限位开关即可保证展开位置的一致性。
