立式单缸往复式蒸汽机结构设计

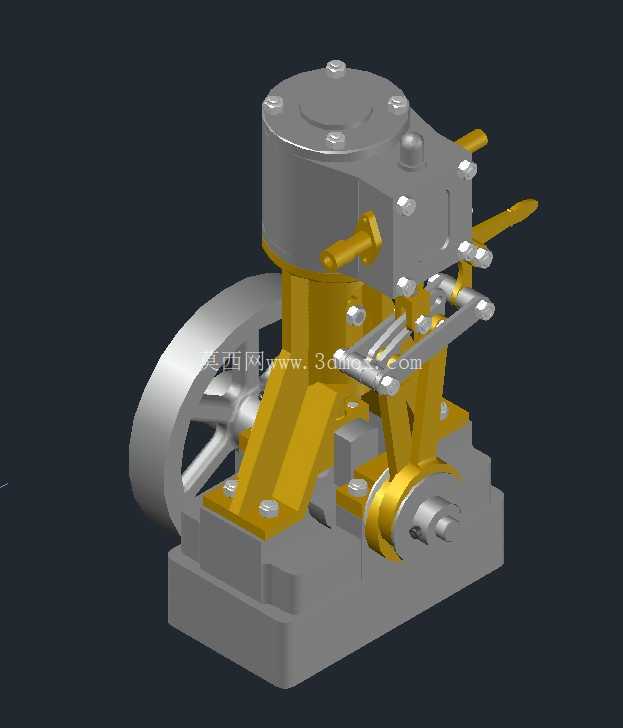

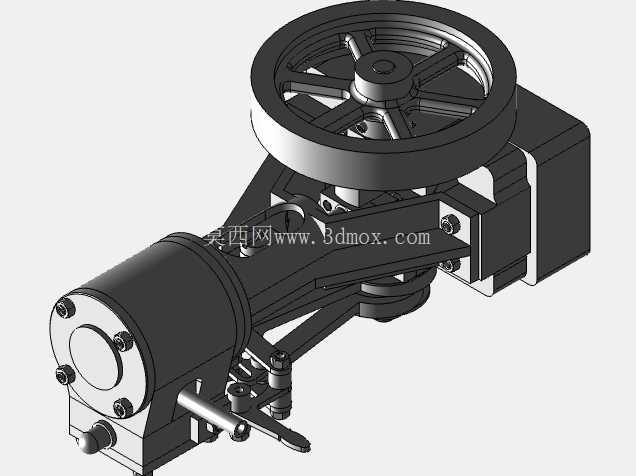

　　这款立式单缸往复式蒸汽机，核心采用经典的滑阀配气结构搭配曲柄连杆传动方案，整体采用立式布局压缩安装占地，底座采用一体化铸铁式安装基座，预留四个沉头安装孔位，可直接固定在实验台架或动力演示平台上，安装边界控制在长180mm、宽120mm、高210mm范围内，适配多数教学演示场景的台架安装尺寸要求。从实际应用场景来看，这类小比例放大的蒸汽机结构，既可以作为热能动力教学的演示教具，直观展示蒸汽热能向旋转机械能的转换过程，也可作为小型复古动力装置的原型，适配模型船舶、微型动力展陈设备的动力输出需求，部分手工动力爱好者也会基于该结构优化后制作可实际运行的小型蒸汽动力单元。设备的核心功能逻辑是通过高压蒸汽进入气缸两侧的时序差，

　　推动活塞做往复直线运动，再通过十字头结构连接连杆，将直线运动转换为曲轴的旋转运动，侧置的飞轮承担储能稳速作用，抵消活塞往复运动的死点冲击，保证输出轴的转动连续性，输出端可通过联轴器连接小型发电机、水泵等负载，实现动力的对外输出。设计思路上，整体采用模块化拆分逻辑，气缸体、支架、底座、曲轴箱均为独立可拆分部件，连接位置全部采用内六角螺栓紧固，既方便装配调试，也便于后期拆解展示内部结构；气缸与活塞的配合面预留了0.02mm的间隙，适配蒸汽工况下的热膨胀量，避免高温运行时出现卡滞问题；滑阀室与气缸体采用一体化铸造结构，减少蒸汽泄漏的密封面数量，仅在阀杆、活塞杆伸出位置设置填料密封结构，降低加工与装配难度。从结构细节来看，

　　支撑气缸的立式支架采用三角加强筋结构，在减轻整体重量的同时保证支撑刚度，避免活塞往复运动时出现支架形变影响同轴度；曲轴采用偏心轴结构，搭配两个铜套轴承支撑在曲轴箱两侧，转动阻力小且维护方便；侧置的操纵杆结构可直接控制滑阀的配气正时，实现转速与转向的调整，适配不同负载下的动力输出需求。安装层面需要注意，底座安装面的平面度要求控制在0.1mm以内，避免固定后出现曲轴箱形变导致曲轴转动卡滞；飞轮安装时需要做简单的动平衡校准，避免高转速下出现过大振动；蒸汽进出口位置预留了标准的管螺纹接口，可直接连接蒸汽管路与排气回收装置，不需要额外做转接结构。在实际建模过程中，所有运动部件都做了干涉检查，活塞运行到上止点、下止点时，

　　与气缸端盖的间隙均保留1.5mm的安全余量，避免装配误差导致撞缸；连杆与曲柄、十字头的连接销均采用等直径设计，通用化程度高，备件替换方便；整体外露的紧固件全部采用标准内六角圆柱头螺钉，不需要特殊工具即可完成全机拆解与装配，非常适合教学场景下的拆装实训使用。
