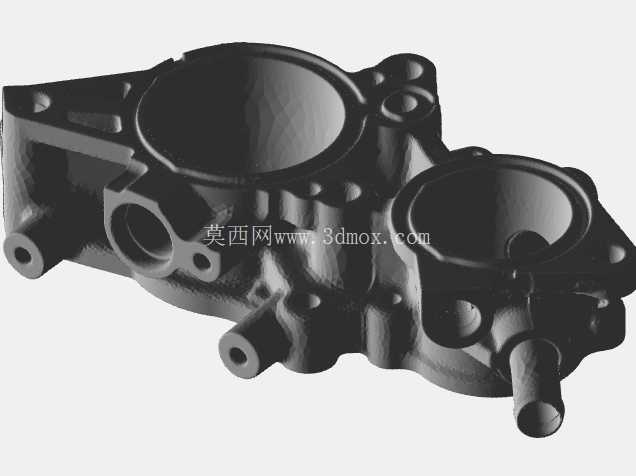

　　在车用热管理系统、工业温控回路的现场维修与配件复刻场景中，这类恒温器外壳的逆向还原一直是结构工程师常遇到的实操课题，尤其是服役多年的老旧设备，原厂配件断供、壳体受腐蚀出现渗漏时，通过三维扫描获取完整点云重构实体模型，是最快实现配件替换的路径。从扫描得到的结构特征来看，这个壳体采用压铸铝合金成型的设计思路，主体集成了两组同轴度要求极高的腔室，大直径腔室用于容纳恒温器的感温驱动组件，腔室边缘的环形密封面平面度公差控制在0.05mm以内，保证装配后温控介质不会出现渗漏，小直径腔室则是介质旁通的流道接口，和主腔室通过倾斜布置的连通孔衔接，避免介质流动时出现直角涡流带来的压损。壳体外延的安装支耳做了不等厚的加强筋设计，

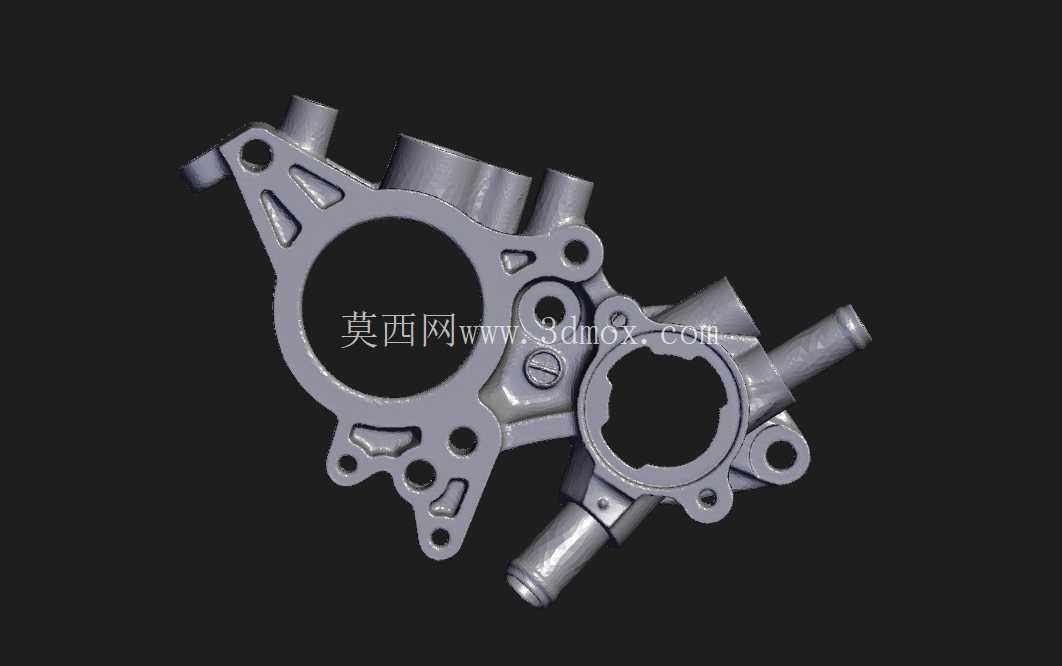

　　每处安装孔的位置都对应内部流道的避让间隙，不会因为螺栓锁紧的应力导致壳体变形挤压流道，支耳上的定位销孔和安装螺栓孔采用差异化孔径设计，装配时可以快速实现防错定位，不需要额外做对位标记。伸出壳体的三组管状接口分别对应温控系统的进液、出液、旁通回路，接口端部做了15度的倒角导向，方便现场维修时快速插入橡胶管路，接口外壁的环形凹槽是用来安装管卡卡箍的定位结构，卡箍锁紧后不会因为管路振动出现轴向窜动脱落。从安装边界来看，整个壳体的外轮廓最大包络尺寸控制在120mm90mm75mm范围内，所有安装孔的孔位坐标和相邻部件的安装面完全匹配，不需要对周边的管路、支架做二次修改就能直接替换原有损坏的壳体。在逆向建模的过程中，

　　需要重点关注密封面的平面度还原、流道内壁的粗糙度还原，以及安装支耳的受力结构还原，不能因为扫描点云的噪点导致重构后的模型出现壁厚不均的问题，尤其是壳体壁厚最薄的区域只有2.5mm，建模时要保证壁厚的均匀性，避免后续压铸或者3D打印制作配件时出现缩孔、强度不足的问题。这类壳体在实际工作中要长期承受-40℃到120℃的介质温度交变，同时承受管路带来的振动载荷，所以结构上所有的转角位置都做了R2以上的圆角过渡，避免应力集中导致的疲劳开裂，扫描得到的细节特征里，支耳和主体衔接的位置都做了三角加强筋，筋的厚度从根部到端部逐渐减薄，既保证了安装位置的结构强度，又不会过多增加壳体的整体重量。在流道的设计上，内部的连通通道做了顺滑的弧面过渡，

　　介质从进液口进入主腔室后，当恒温器未开启时，介质会通过旁通通道直接回流，流道的截面变化率控制在15%以内，不会出现局部流速突变带来的气蚀问题，长期使用也不会在流道内壁出现冲蚀磨损的凹坑。对于做配件复刻的工程师来说，拿到这类扫描模型后，首先要对安装孔位、密封面尺寸做公差修正，因为扫描得到的是使用过的旧件尺寸，会存在轻微的磨损变形，需要结合恒温器阀芯的标准安装尺寸做反向校准，保证替换后的配件和标准阀芯的配合间隙在合理范围内，不会出现阀芯卡滞、密封不严的问题。另外壳体表面的安装凸台是用来固定温度传感器的，凸台的平面和传感器安装面的贴合度要保证在0.03mm以内，不然会出现温度检测偏差，导致温控系统的控制逻辑出错。整个壳体的结构没有多余的冗余设计，所有的特征都是为了实现介质导流、部件安装、密封承压的核心功能，没有装饰性的结构特征，完全是面向功能实现的工业结构件设计，这类逆向扫描模型也可以作为同类温控产品壳体设计的参考样本，帮助工程师快速验证安装边界、流道布局的合理性，缩短新产品的开发周期。
