平皮带辊筒式输送承载组件结构设计

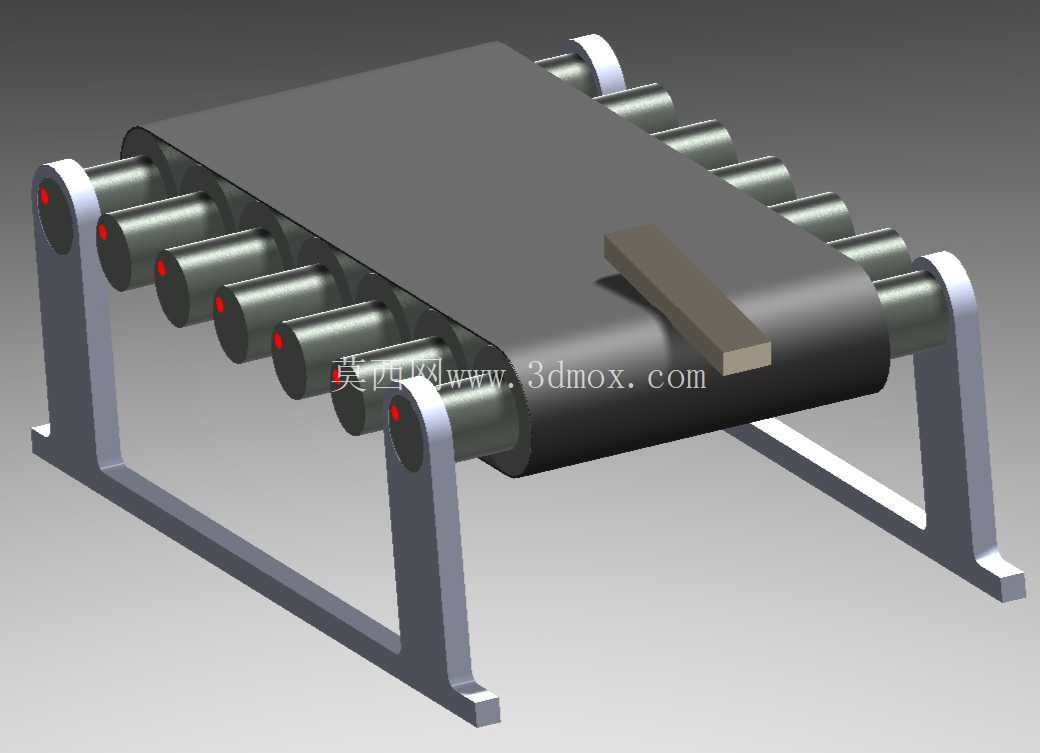

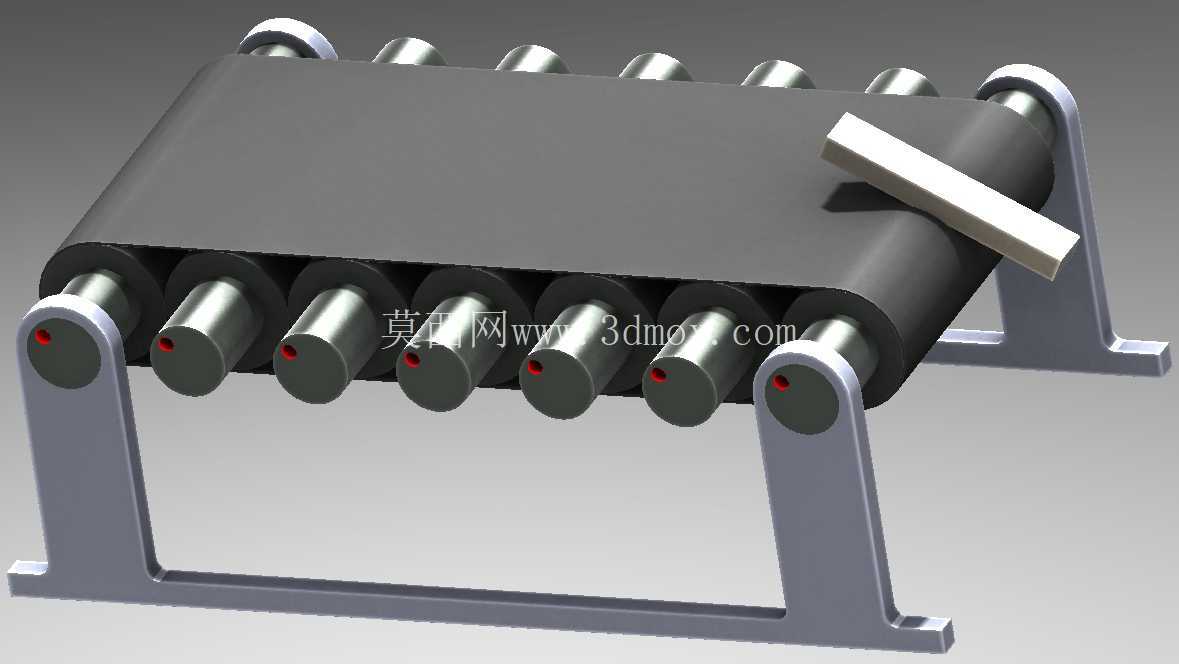

　　这套平皮带辊筒式输送组件，是散料与规整件连续输送场景里的核心承载执行单元，在电子组装线后段工位流转、仓储分拣线小件接驳、五金加工线工序间工件转运场景中都有广泛适配性，区别于重型链板输送的大负载定位，这类结构更适配10kg以内单块物料的平稳水平输送，不会出现链板传动的卡顿顿挫问题，也不会像窄皮带输送那样出现物料偏载侧翻的情况。从实际落地的安装边界来看，整套组件的机架采用双侧立式折弯板支撑结构，两侧支撑板的平行度公差控制在0.2mm以内，避免辊筒安装后出现轴线偏斜导致皮带跑边；支撑腿底部预留了M12的地脚安装孔位，可直接与生产线的铝型材机架或者地面预埋钢板通过螺栓固定，安装时不需要额外焊接支架，适配现有产线的快速改造需求，

　　整体输送面的高度可通过更换不同高度的支撑腿实现600mm到900mm的调节，覆盖多数人工操作工位与自动化设备接驳的高度要求。辊筒排布采用等间距密排设计，相邻辊筒的中心距控制在50mm，确保尺寸大于50mm的规整工件不会卡在辊筒间隙之间，每个从动辊筒的两端都采用深沟球轴承支撑，转动阻力控制在0.5N·m以内，皮带运行时不会出现辊筒卡滞导致的皮带局部磨损；驱动端辊筒表面做了滚花处理，增大与皮带接触面的摩擦力，避免重载启动时出现皮带打滑丢转的问题，张紧结构集成在两侧支撑板的端部，通过调节螺栓调整驱动辊筒的中心距，张紧行程预留20mm，足够覆盖皮带长期运行后的拉伸量，不需要频繁裁剪皮带调整长度。皮带选用平面黑色橡胶材质，表面摩擦系数适中，

　　既可以保证工件放置后不会随皮带启停出现滑移，也不会因为摩擦力过大导致工件拦停时刮伤表面，皮带的宽度比两侧机架的内间距小2mm，避免运行过程中皮带边缘与机架侧板摩擦产生毛边。设计过程中优先考虑了易维护性，所有辊筒的固定轴都采用卡槽式定位，不需要拆卸整个机架就可以单独更换磨损的辊筒，单侧的支撑板上预留了观察缺口，日常巡检时可以直接观察皮带内侧的磨损情况以及辊筒轴承的运行状态，不需要拆解外部护罩。在功能适配层面，这套组件既可以作为独立的水平输送段使用，也可以多段拼接组成长距离输送线，端部的对接结构预留了连接孔位，相邻两段输送组件拼接时的输送面高度差可控制在0.1mm以内，不会出现工件过段时的磕碰问题；如果需要实现工件的90度转向接驳，

　　只需要在对应位置替换成万向球台段就可以完成适配，不需要改动原有机架的安装尺寸。针对不同的物料输送需求，这套结构也预留了拓展空间，比如输送静电敏感元器件时，可以将橡胶皮带替换成防静电PVC材质，辊筒表面做防静电喷涂，避免静电积累打坏电子元件；如果需要输送带有油污的机加工工件，可以在机架底部预留接油盘的安装位，承接工件滴落的切削液，避免污染车间地面。实际运行过程中，整套组件的运行噪音控制在60分贝以内，符合车间生产的噪音管控要求，因为所有转动部位都采用了密封轴承，日常运行只需要每半年补充一次润滑脂就可以维持稳定运行，维护成本远低于链条传动的输送结构。在结构强度校核阶段，两侧支撑板采用3mm厚的冷轧钢板折弯成型，折弯边做了加强筋处理，满负载运行时支撑板的最大变形量控制在0.1mm以内，不会因为长期负载出现机架变形导致的皮带跑偏问题；辊筒采用20号钢无缝钢管加工，表面做镀锌防锈处理，在潮湿的车间环境下也不会出现锈蚀卡滞的问题。
