FSAE赛车轻量化直立转向节结构设计

　　大学生方程式赛车的底盘行走系统中，转向节是连接轮毂、悬挂拉杆、转向横拉杆的核心承载构件，其结构设计直接决定整车的轮端定位精度、悬挂响应速度与非簧载质量水平。在赛事工况下，转向节需要同时承受过弯时的侧向载荷、制动时的纵向冲击、颠簸路面的垂向跳动载荷，还要为制动卡钳、轮毂轴承提供稳定的安装基准，是行走系统中受力最复杂的结构件之一。

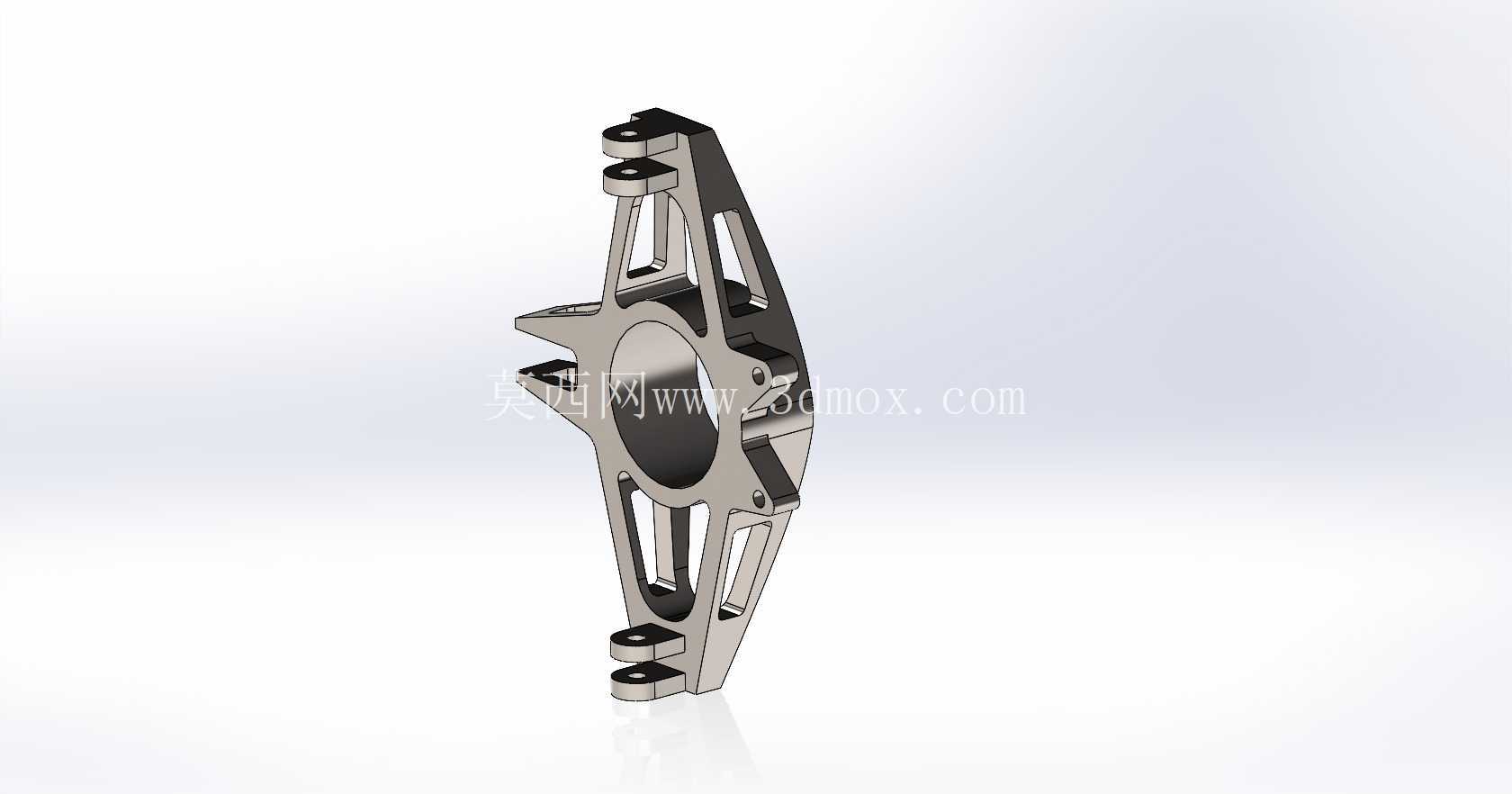

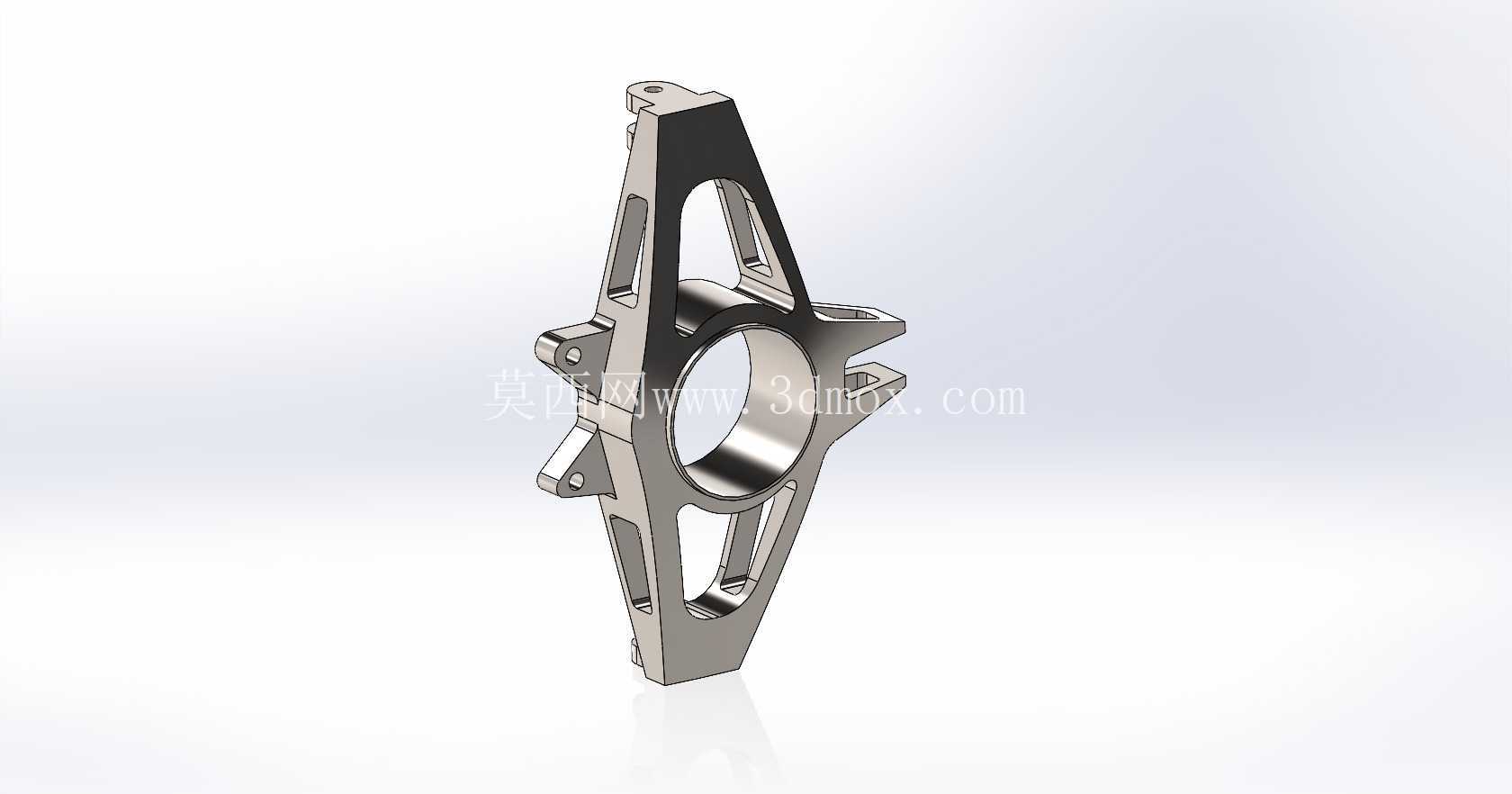

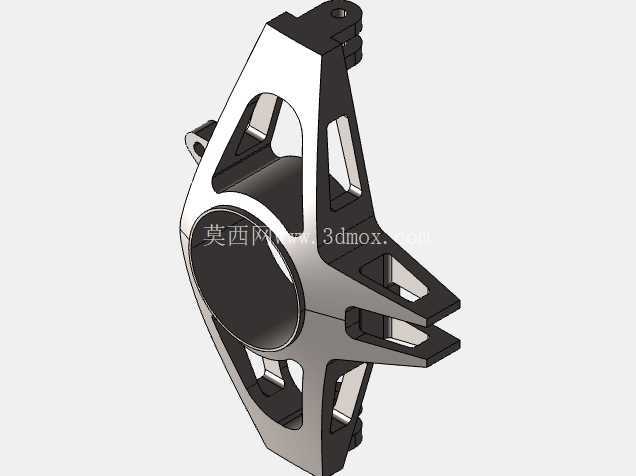

　　这款转向节采用一体化镂空式结构设计，整体围绕轮毂轴承的安装孔位做放射状拓扑优化，将传统实心结构的冗余材料全部去除，仅保留载荷传递路径上的支撑筋条，在保证结构强度与刚度的前提下，最大限度降低了零件自身重量。从结构布局来看，中心的大直径通孔为轮毂轴承安装位，孔位周边做了加厚凸台处理，用于承受轴承传递的径向与轴向载荷，凸台表面预留的螺栓孔位用于固定轴承端盖与轮毂连接法兰，保证轮端旋转的同轴度要求。

　　上下两端的双耳式安装座分别对应悬挂上横臂、下横臂的连接点，耳片间距与横臂球头的安装尺寸完全匹配，孔位内可压入衬套或安装关节轴承，实现悬挂跳动时的自由度释放，同时保证轮端定位参数在跳动行程内的变化量控制在设计允许范围内。侧向伸出的凸台结构为转向横拉杆安装位，安装点的位置经过转向几何校核，保证转向过程中内外轮的转角关系符合阿克曼几何特性，减少轮胎磨损，提升过弯时的抓地性能。

　　零件侧面预留的凸台与安装孔位用于固定制动卡钳，卡钳安装面与轮毂中心的距离、安装孔的孔距完全匹配选定的 racing 卡钳安装标准，保证制动盘与卡钳的间隙均匀，避免制动时出现偏磨、抖动问题。整体结构的筋条走向完全顺着载荷传递方向布置，从各个安装点的受力位置向中心轴承座汇聚，避免出现应力集中的直角过渡区域，所有棱边都做了圆角处理，既可以减少加工时的应力集中，也能降低零件在交变载荷下出现疲劳断裂的风险。

　　从安装边界来看，这款转向节适配10英寸规格的赛车轮毂，轮距调整范围可通过搭配不同厚度的轮毂垫片实现，上下悬挂安装点的间距符合主流FSAE赛车双叉臂悬挂的几何设计参数，不需要额外修改悬挂摆臂长度即可完成适配。零件的加工适配性较强，既可以采用7075铝合金通过五轴铣削加工一体成型，也可以通过金属3D打印工艺制作，满足不同车队的加工条件与成本预算。

　　在实际赛事应用中，这类轻量化转向节相比传统钢制转向节可降低60%以上的非簧载质量，能够有效提升轮胎的贴地性能，减少悬挂系统的震动传递，让整车的操控响应更加灵敏。结构设计时充分考虑了拆装维护的便利性，所有安装孔位都预留了足够的工具操作空间，在赛场上更换轮毂、制动片或者调整定位参数时，不需要拆卸整个悬挂结构即可完成操作，能够有效缩短赛事中的维修调整时间。

　　在结构校核层面，这款转向节的各个安装点位置经过多轮受力仿真验证，在3g侧向加速度、1.5g制动减速度的极限工况下，最大应力值远低于所选材料的屈服强度，最大变形量控制在0.1mm以内，完全满足赛事中的极限使用要求，不会出现结构变形导致的轮端定位失准问题。
