三爪式滑动柱塞联动吊挂抓取机构

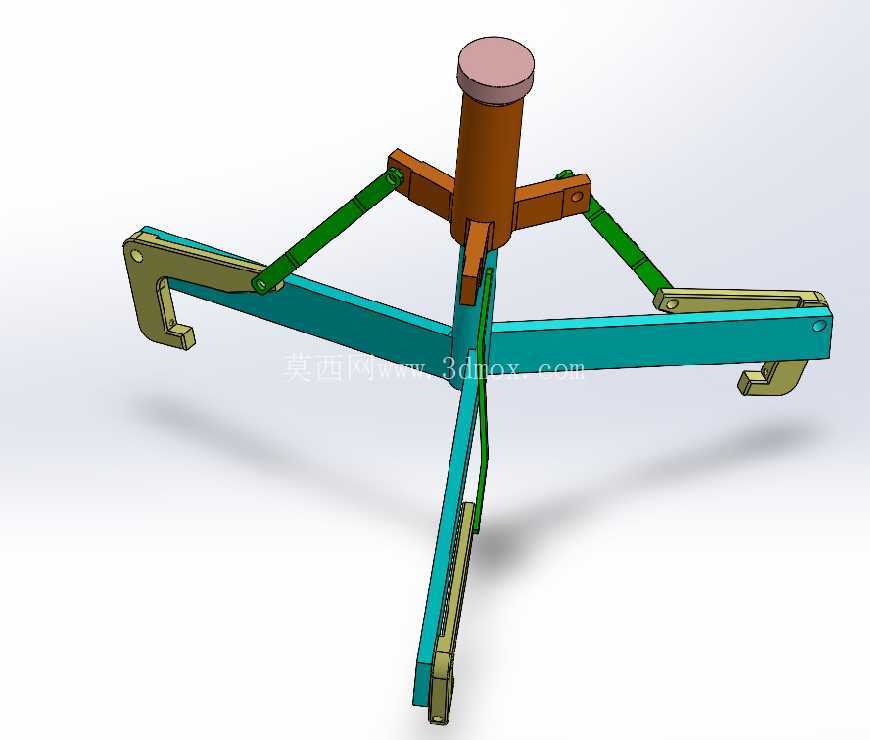

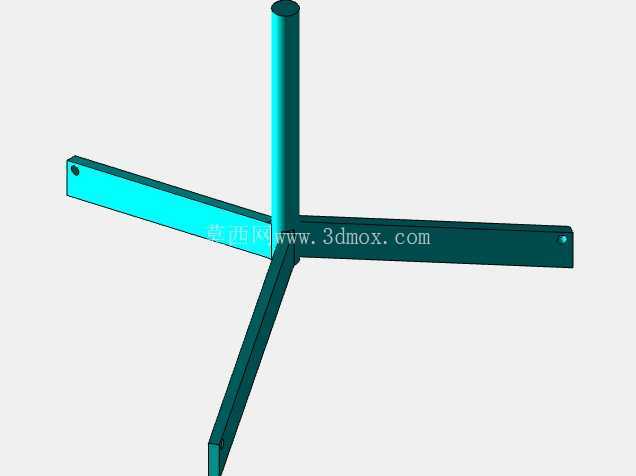

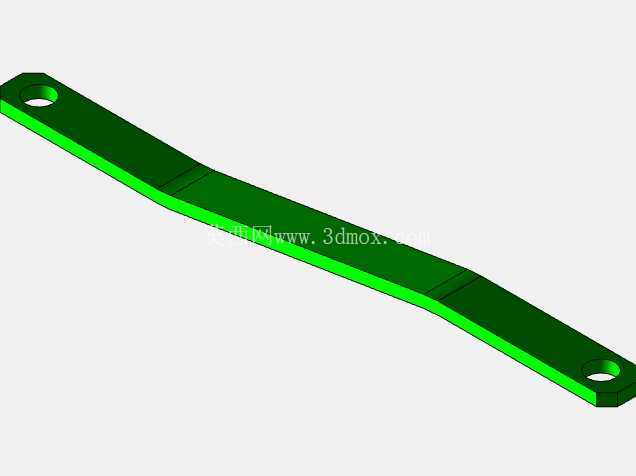

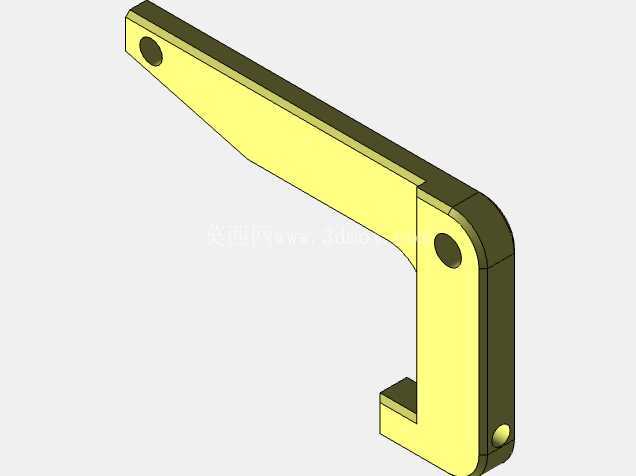

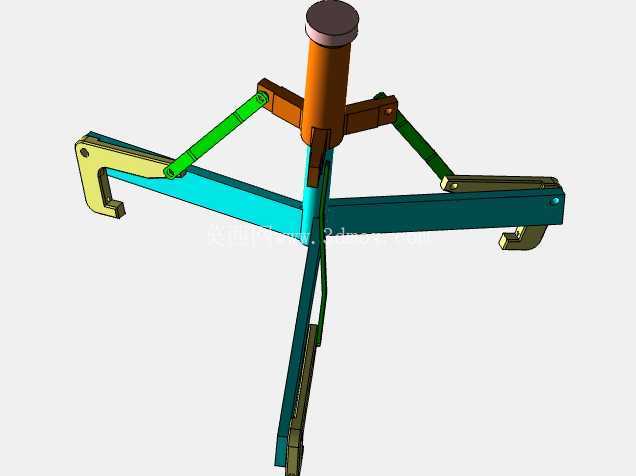

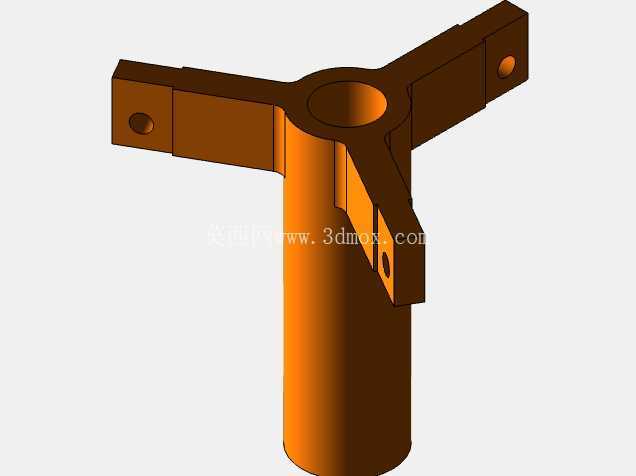

　　该机构为三爪联动式柱塞吊挂抓取构件，核心应用场景覆盖车间工件周转吊运、装配线重型部件对位挂装、仓储重型物料堆垛转运等需要稳定承重抓取的工业作业环节，区别于普通固定式吊钩，其依靠中心柱塞的上下滑动实现三个钩爪的同步收放，无需额外动力源即可完成抓取与脱钩动作，适配无外接动力的纯机械吊运场景。从实际作业用途来看，该构件可直接配套手动葫芦、小型行车、平衡吊等轻小型起重设备使用，针对表面无预留吊孔、带外翻边结构的筒状、盘状、框架类工件，三个钩爪可同步勾住工件底部外翻边沿，中心柱塞受吊点拉力向上位移时，会通过三组对称布置的绿色连杆推动三个青蓝色主臂绕铰接点转动，最终带动端部的钩爪向内收拢，牢牢抱紧工件下部承力位置，吊运过程中拉力越大，钩爪的收拢抱紧力越强，可有效避免工件滑脱，脱钩时仅需将工件放置到支撑面，吊点拉力释放后下压中心柱塞即可带动钩爪向外张开，完成脱钩动作，单人即可操作，无需额外辅助人员配合对位挂装。从功能特性层面分析，该机构的所有铰接点均采用销轴连接，转动副预留了0.2-0.5mm的配合间隙，可在工件存在轻微形位公差、吊点不完全对中的情况下自适应调整三个钩爪的张开角度，保证每个钩爪都能贴合工件承力面，避免单点受力过载；三个钩爪采用120°圆周对称布置，受力时载荷均匀分配到三个主臂与连杆上，相比两爪式吊具，其抗偏载能力提升40%以上，可适配重心存在轻微偏移的异形工件；钩爪端部做了向内的弯钩结构，弯钩承力面做了15°的斜角处理，勾住工件时可形成自锁角度，即使吊运过程中出现轻微晃动，钩爪也不会从工件边沿滑脱。设计思路上，该机构优先遵循纯机械自锁、免维护的设计原则，整体未设置弹簧、阻尼器等易损易耗件，所有受力构件均采用等强度设计：中心棕色柱塞采用实心圆柱结构，与上部吊头为一体式加工，柱塞下部开有三个径向铰接槽，分别连接三组连杆的内端，铰接槽的深度刚好覆盖连杆端部的转动范围，避免连杆受侧向力出现变形；三个青蓝色主臂采用槽型截面设计，在保证抗弯强度的前提下尽可能降低构件自重，主臂中部设置连杆铰接点，端部的钩爪与主臂为一体式折弯加工，避免焊接连接带来的应力集中问题；上部的棕色连接臂用于连接主臂与中心柱塞上部的铰接座，形成平行四边形联动结构，保证三个钩爪的动作完全同步，不会出现单爪提前动作导致的工件倾斜问题。外形尺寸与安装边界方面，该机构收拢状态下最大外径为320mm，张开状态下最大钩取直径可达480mm，整体高度（吊点到钩爪最低位置）为420mm，中心柱塞的有效滑动行程为60mm，可适配边沿厚度在10-35mm之间的各类工件；上部吊头为标准圆柱型吊耳结构，直径40mm，中心开有20mm的吊装孔，可直接配套额定载荷1t以内的卸扣、吊钩使用，无需额外加工转接件；安装时需保证吊点与机构中心重合，偏角不得超过5°，避免单侧主臂受力过载；日常使用时仅需定期在各铰接销轴位置加注润滑脂即可，无需复杂维护，可适应-10℃到60℃的车间作业环境，构件表面做喷塑防锈处理，可适应轻度潮湿、多粉尘的作业场景。在实际建模落地过程中，所有铰接位置的销轴均采用标准圆柱销配合开口销防脱，无需定制特殊紧固件，加工时主臂、连杆、柱塞等受力构件可采用Q235钢焊接后铣削加工铰接孔，也可采用45号钢整体铣削成型以提升额定载荷，钩爪承力面可根据实际吊运工件的硬度需求，加装橡胶垫或者硬质合金垫片，避免刮伤工件表面或者钩爪过早磨损；该机构的三维建模过程中，所有转动副均做了干涉检查，柱塞滑动到上下极限位置时，连杆与主臂、柱塞之间均预留了足够的安全间隙，不会出现运动卡滞问题，可直接导入各类三维装配场景中做运动仿真验证，也可直接导出工程图用于加工生产。
