西门子1P+N剩余电流动作保护断路器结构

　　这款剩余电流动作保护断路器主要面向终端低压配电场景设计，适配民用住宅分户配电、商业办公回路保护、小型工业设备末端供电等多种安装环境，核心承担线路过载保护、短路保护以及人身触电防护、设备漏电故障防护的多重作用，是低压终端配电回路里不可或缺的保护类器件。从实际使用场景来看，这类器件通常安装在标准DIN导轨上，和同模数的微型断路器、隔离开关、浪涌保护器等器件并排排布在终端配电箱内，单极带中性线的结构可以同时分断相线与中性线，在故障触发时彻底切断回路供电，避免中性线带电带来的潜在触电风险。

　　从功能特性上看，这款器件额定剩余动作电流为30mA，属于高灵敏度保护档位，能够在人体触电达到感知阈值前快速切断回路，同时具备B型脱扣特性，适配常规照明、普通插座类阻性负载以及小容量感性负载的保护需求，额定分断能力10kA，能够覆盖多数终端配电场景的预期短路电流水平，避免短路故障时器件自身被击穿引发更大范围的配电事故。器件正面设置的试验按钮是日常运维的关键结构，按照配电运维要求需要定期按下验证脱扣机构的可靠性，确保故障发生时保护功能可以正常触发；操作手柄的位置设计符合模数化电器的通用操作逻辑，合闸、分闸、故障脱扣三个位置有清晰的触感与视觉区分，运维人员无需额外测量即可判断回路的通断状态。

　　在结构设计思路上，这款器件采用1P+N的紧凑模数化布局，整体宽度对应标准模数化尺寸，在有限的配电箱安装空间内最大化压缩占用体积，同时将漏电检测模块、电磁脱扣机构、过载热脱扣元件、灭弧室等核心结构整合在统一的绝缘外壳内，外壳采用高阻燃耐冲击的热固性工程塑料材质，满足低压电器的绝缘等级与阻燃要求，避免器件内部故障时引燃周边配电元件。进出线端采用压线螺钉接线结构，适配常规截面积的铜芯导线，接线端子的导向结构可以避免导线虚接、线芯外露等安装隐患，端子旁清晰的相线、中性线标识能够指导安装人员正确接线，避免错接导致的保护功能失效。

　　从安装边界来看，这款器件的安装卡槽完全适配行业通用的35mm标准DIN导轨，安装时只需将器件背部的卡扣卡入导轨即可完成固定，拆卸时撬动卡扣解锁结构即可快速取下，无需额外的固定紧固件，适配各类标准终端配电箱、照明箱、控制箱的安装空间要求。器件的进出线端预留了足够的接线操作空间，配合配电箱内的布线槽可以完成导线的规整排布，操作手柄的突出高度、试验按钮的按压行程都经过统一的尺寸校核，和同系列其他模数化器件并排安装时不会出现操作干涉，也不会影响配电箱面板的正常闭合。

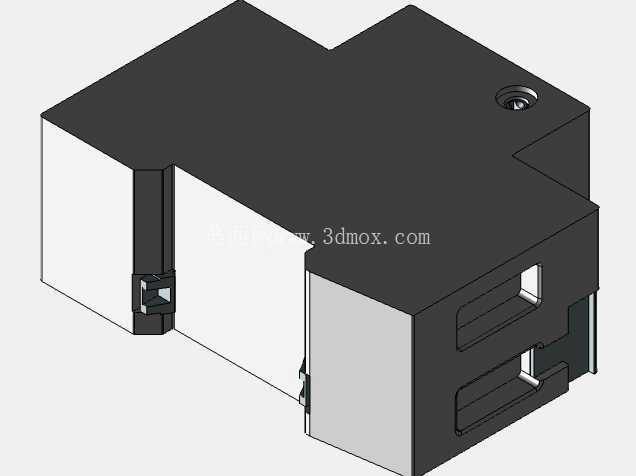

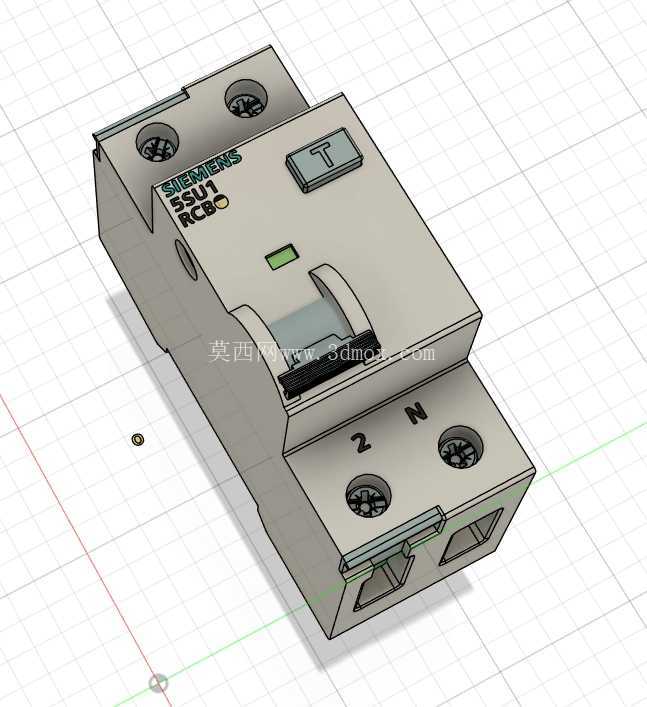

　　在三维建模的细节还原上，模型完整复现了器件外部的所有结构特征，包括外壳的分型线、表面的品牌标识与参数印刷区域、接线端子的螺钉沉孔、操作手柄的防滑纹理、试验按钮的标识符号、背部的导轨卡扣结构，同时还原了器件的安装接口尺寸、操作件的位置关系，能够直接用于配电系统的三维布线仿真、配电箱布局干涉检查、配电工程可视化展示等场景，建模时对内部不可见结构做了合理简化，在保证外观尺寸与安装接口完全准确的前提下，控制模型的整体数据量，适配各类三维设计软件的装配调用需求。
