注塑取件用多工位气动夹指模组结构

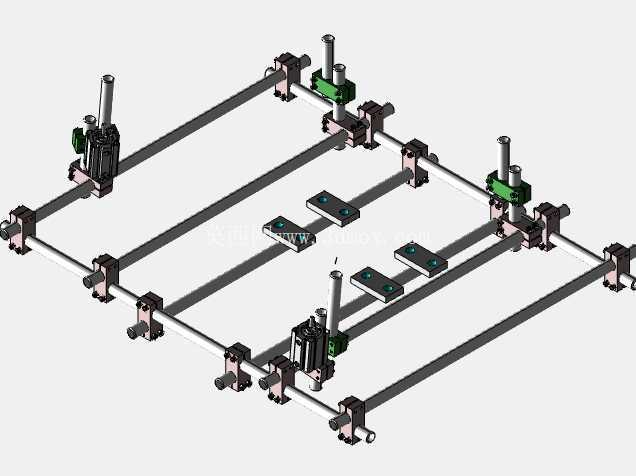

　　这套结构主要面向注塑生产环节的模内取件工序，适配卧式注塑机开模后的取件作业场景，解决人工取件效率低、高温模腔作业安全风险高、多腔模取件节拍不一致的痛点，可直接搭载在横行注塑机械手的末端执行器安装位，替代传统的单夹头取件结构，适配一模多腔的小型塑料件生产工况。整套机构采用圆管型材作为承载主梁，两根平行布置的光轴作为主安装基准，所有功能组件都通过锁紧夹块固定在光轴上，无需在型材上额外打孔攻丝，安装位置可根据模具型腔的排布灵活调整，适配不同腔数、不同型腔间距的注塑模具，调整时仅需松开夹块的锁紧螺丝，滑动组件到对应型腔的中心位置后重新锁紧即可，不需要重新加工安装孔位，换模调试的时间能压缩到十分钟以内，适配小批量多品种的注塑生产换线需求。

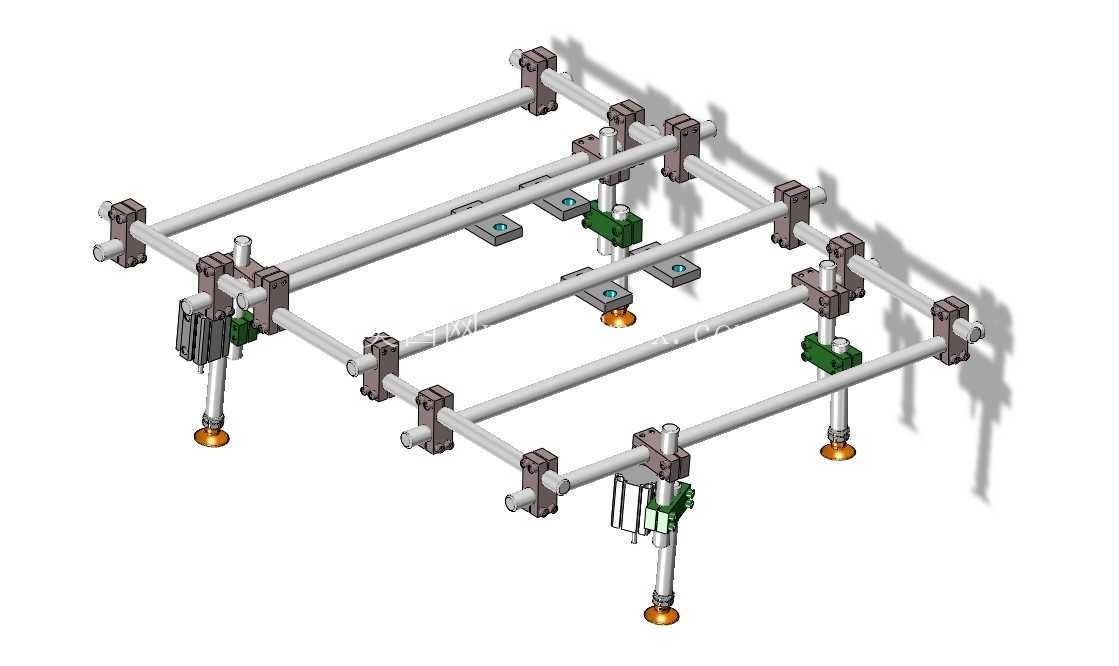

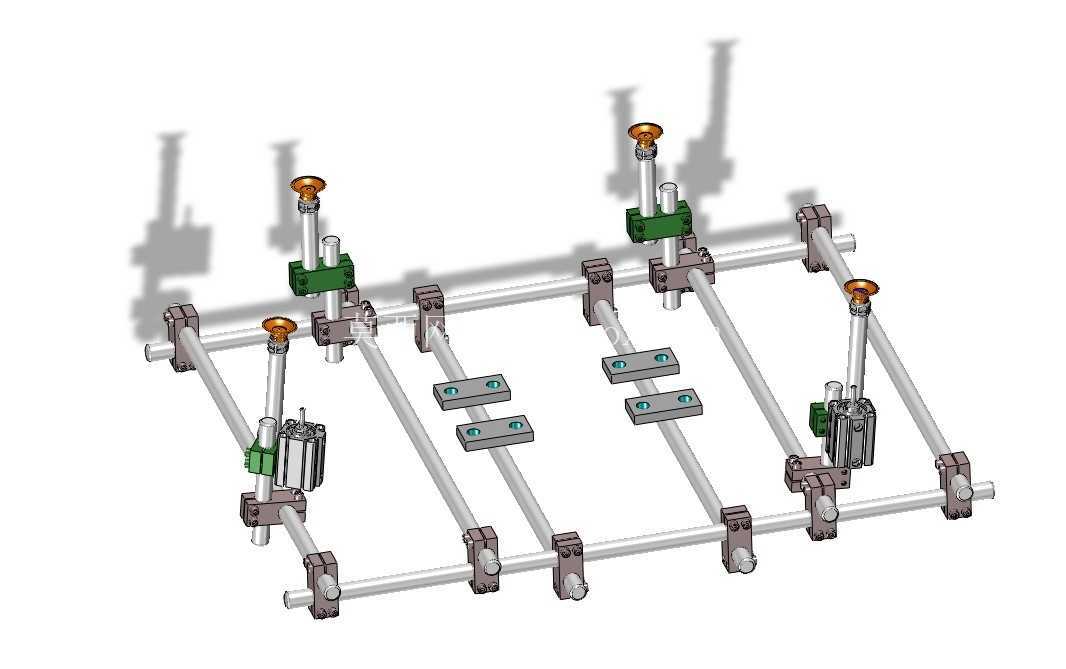

　　取件执行端采用小型笔型气缸作为动力源，气缸活塞杆端部集成真空吸附接头，可搭配硅胶真空吸盘使用，针对表面平整的小型塑料件，依靠负压吸附完成取件动作，相比机械式夹爪，不会在塑料件表面留下夹痕，适配外观要求较高的塑料壳体、透明塑料件的取件需求；气缸的行程根据注塑模具的开模行程选定，伸出时可抵达模腔内部的零件贴附位置，缩回时能将零件完全带出模具分型面，避免合模时机构与模腔发生碰撞。主梁两端的连接块可直接与机械手末端的法兰盘对接，连接块上预留了标准的安装孔位，可适配主流横行注塑机械手的末端安装尺寸，不需要额外制作转接板。整套机构的管路全部沿光轴主梁布置，通过管卡固定在型材上，避免机械手高速移动时管路甩动与模具周边设备发生干涉，

　　气路采用集中供气的设计，所有气缸的供气接口汇总到主梁一侧的分气块上，仅需一根主供气管即可连接到机械手的气路控制阀组，简化管路布线的复杂度，也减少了管路接头漏气的故障点。在结构强度设计上，光轴主梁采用硬质铝合金材质，兼顾轻量化与结构刚性，在机械手高速横移、启停的工况下不会出现明显的挠曲变形，保证每个取点位的重复定位精度控制在±0.2mm以内，确保吸盘每次都能准确贴合到塑料件的指定吸附位置，不会因为机构变形导致吸附错位、掉件的问题。每个取件工位都独立配置了气缸节流阀，可单独调整每个气缸的伸出与缩回速度，针对不同深度的模腔，可单独对应调整动作节拍，避免部分工位伸出速度过快撞击模腔，或是缩回速度过慢拖慢整体取件节拍。针对带倒扣的塑料件，

　　这套机构也可在气缸端部更换小型机械夹指模块，通过气路切换实现夹取动作，适配不同结构类型的塑料件取件需求，不需要更换整套末端执行器，仅需更换端部的执行头即可完成功能切换。机构的整体安装边界控制在注塑机安全门的开合范围内，所有突出的部件都做了圆角处理，避免调试时刮伤操作人员或是刮碰模具表面，整体重量控制在机械手的末端负载允许范围内，不会因为负载过大导致机械手的伺服电机过载，影响机械手的使用寿命。在实际生产应用中，这套结构可将单模取件节拍稳定控制在3秒以内，相比人工取件效率提升3倍以上，同时可避免操作人员接触高温模腔、注塑件飞边划伤的安全风险，适配100吨到300吨吨位的卧式注塑机使用，覆盖绝大多数小型民用塑料件、电子塑料配件的注塑生产取件需求。
