国际象棋女王棋子等轴测结构设计

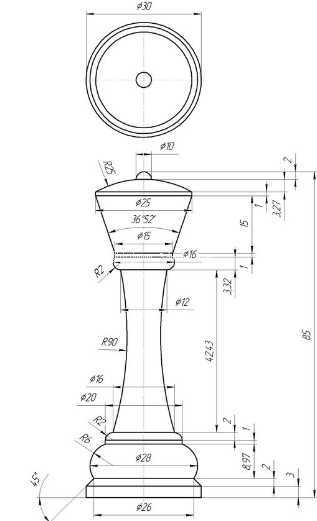

　　这款棋子的结构设计完全围绕棋具实际使用场景展开，日常对弈过程中，棋子需要频繁被拿取、移动、归位，还要承受长期摆放的重力载荷，以及对局过程中可能出现的轻微磕碰，因此整个结构从底座到顶部的受力传递都做了针对性优化。从底部结构来看，底座采用带圆弧过渡的圆盘形态，直径尺寸经过反复校核，既保证放置在棋盘格内不会超出格子边界，又能提供足够的支撑面积，哪怕棋盘表面存在轻微的不平整，也能保证棋子放置稳定不会倾倒，底座边缘做了小尺寸的圆角处理，避免拿取时尖锐边缘划伤手指，同时也减少棋子磕碰棋盘时的冲击力，降低漆面或者材质表面的磨损概率。往上延伸的柱身部分采用收腰的曲面造型，曲面的曲率经过多轮调整，首先是适配人手拿取的握持习惯，手指捏持的位置刚好是柱身最细的区段，捏持时的贴合度更好，不会出现打滑的情况；其次曲面的过渡全部采用相切连续的处理方式，没有突兀的折角，不管是采用金属切削、3D打印还是注塑成型的加工方式，都能减少加工过程中的应力集中，避免成型后出现变形或者开裂的问题。柱身和上部冠部的衔接位置做了一圈凸起的限位结构，这个结构一方面是还原国际象棋女王棋子的经典造型特征，另一方面在批量生产的过程中，这个位置可以作为加工装夹的定位基准，不管是车削加工还是后续的表面抛光、上色工序，都能快速找正工件的回转中心，提升加工的一致性。上部的冠部采用逐层收窄再外扩的形态，最顶部的圆盘直径比底座小很多，整体重心被控制在整个棋子高度的三分之一以下，进一步提升放置的稳定性，哪怕棋子受到侧面的轻微碰撞，也能快速回正不会轻易倒下。所有的尺寸标注都严格遵循回转体零件的标注规范，各个直径、高度、圆弧半径的尺寸都从设计基准出发，没有封闭的尺寸链，加工时可以直接根据标注尺寸编程，不需要额外换算尺寸，减少加工出错的概率。从安装边界来看，整个棋子的最大外径就是底座的直径，完全适配标准国际象棋棋盘的单格尺寸，摆放时相邻棋子之间不会出现干涉，哪怕是棋子全部排布在初始位置，也能留出足够的手指操作空间，不会因为间距过小碰倒相邻的棋子。设计过程中还考虑了不同材质的适配性，如果采用木质材料加工，所有的圆弧半径都大于木材加工的最小切削半径，不会出现崩边的问题；如果采用金属材质压铸，各个面的拔模斜度都控制在合理范围，脱模时不会出现粘模或者表面拉伤的情况；如果采用塑料注塑，壁厚从底座到顶部保持均匀过渡，没有壁厚突变的位置，能有效避免注塑过程中出现缩痕、气泡等缺陷。棋子各个分段的高度比例严格遵循传统国际象棋棋子的视觉比例，不会出现头重脚轻或者比例失调的问题，放在整套棋子中能和其他棋子形成协调的视觉效果，不管是日常对弈使用还是作为工艺摆件陈列，都能满足外观和功能的双重要求。在细节处理上，所有的棱边都做了微小的倒角，去除加工后的毛刺，不管是日常使用还是作为展示品，都不会出现划手的问题；顶部中心的小圆点设计既可以作为棋子方向的标识，方便对局时确认棋子朝向，也可以作为顶部加工的定位基准，保证整个零件的同轴度公差控制在合理范围内，旋转棋子时不会出现明显的偏心晃动。
