剪式车载手摇起重支撑装置

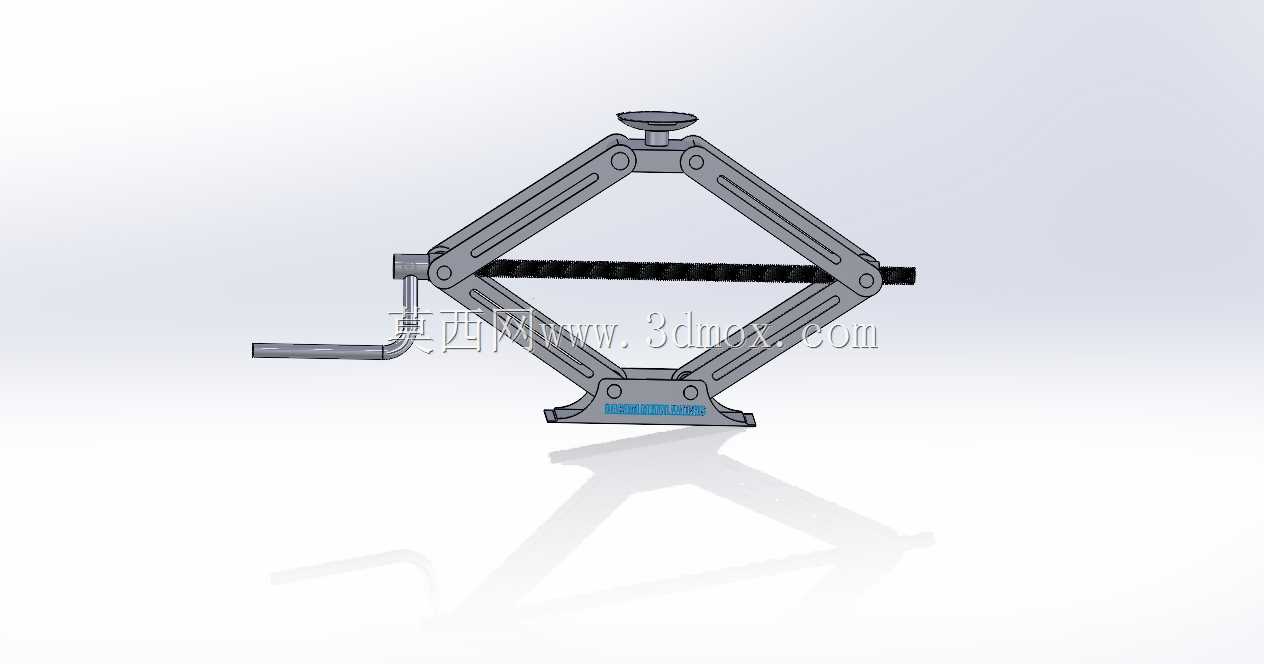

　　这套剪式车载起重支撑装置主要服务于乘用车日常维保、轮胎更换、底盘检查以及路边应急处置等场景。结构采用左右对称的交叉铰接臂组成升降框架，底部设置宽面承压底座，顶部配置圆盘形支撑托，作业时底座贴地分散载荷，托头对准车辆底盘指定支撑点，通过侧向摇柄驱动长螺杆转动，带动铰接臂夹角变化，从而实现顶部托举高度的平稳升降。

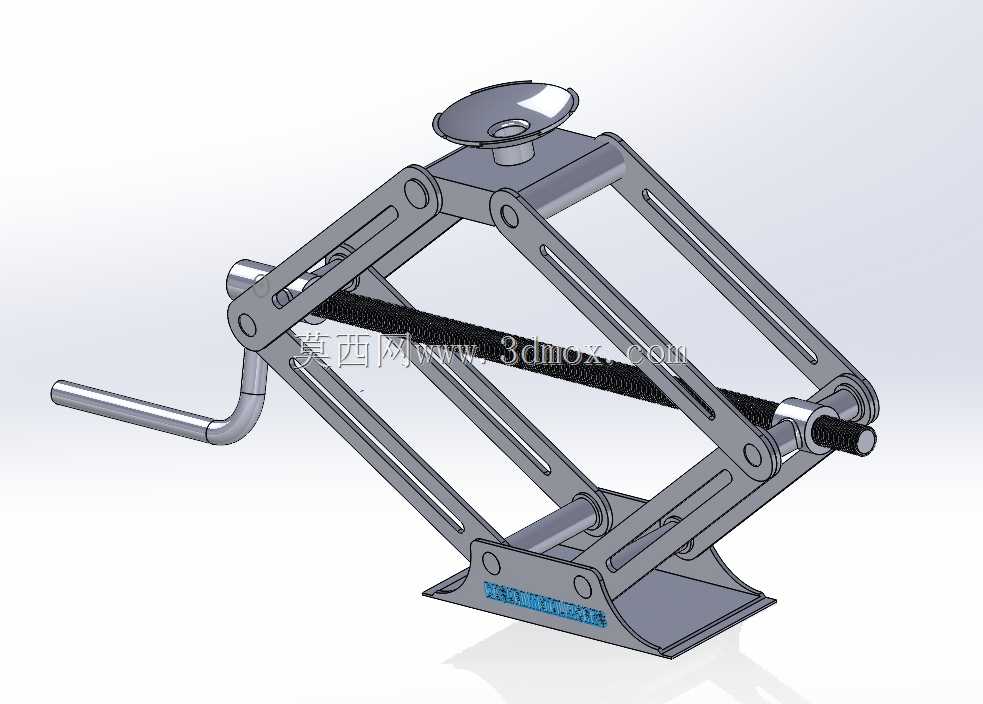

　　从实际使用逻辑看，这类装置不需要外接动力源，操作人员只需将摇柄套入螺杆端部，持续旋转即可完成举升。螺杆贯穿剪臂中部的传动螺母位置，螺纹副在受力时具备较好的自锁倾向，能够在停止摇动后维持支撑高度，降低车辆意外下沉风险。交叉臂在收拢状态下整体厚度较小，可放入车辆后备箱工具区；展开后，上下支撑距离随臂体摆角增大而增加，适合轿车、SUV等轻型车辆在平整硬质路面上的短时顶升作业。

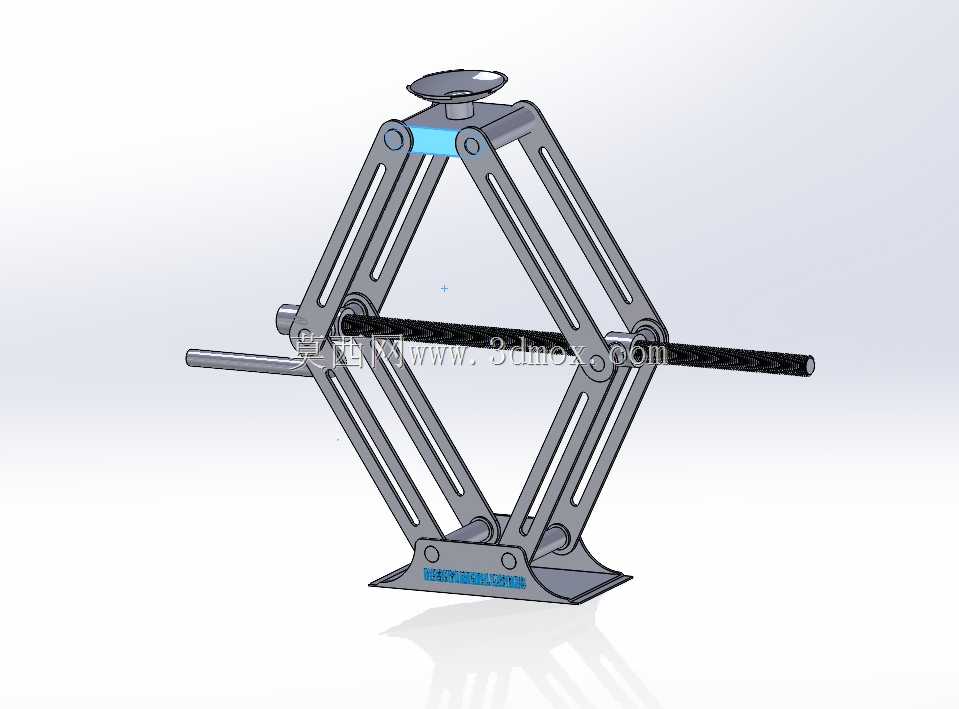

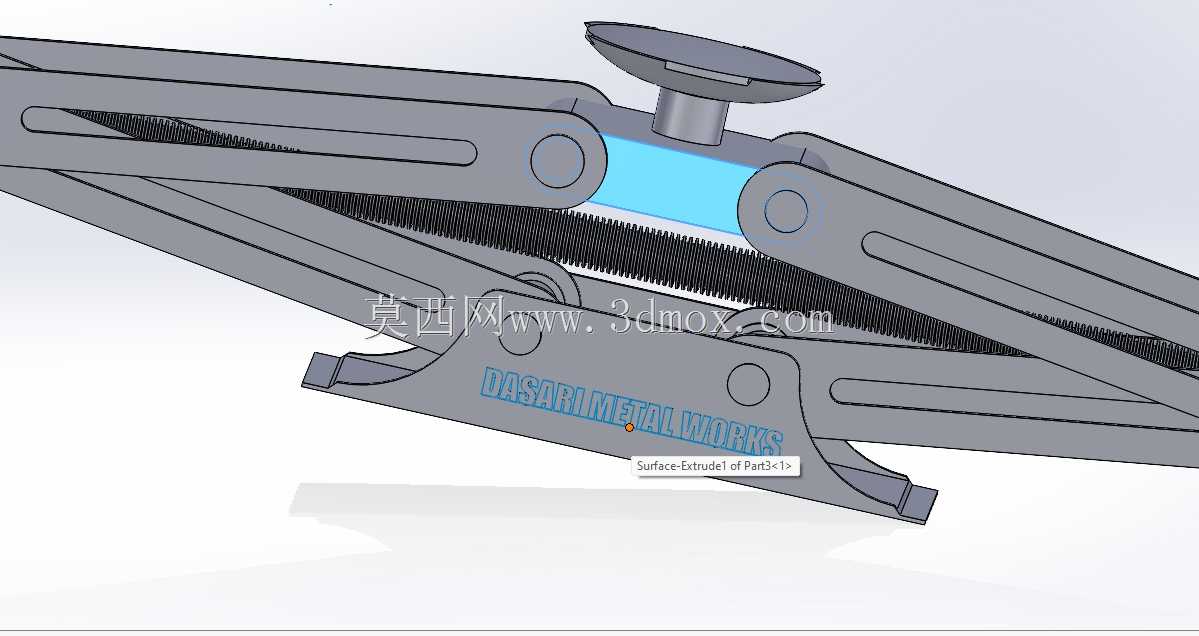

　　结构设计上，左右两组剪臂通过中部销轴形成剪叉关系，臂体上开设长槽与铰接孔，既减轻构件重量，也为销轴布置和运动轨迹提供空间。顶部托架与底部底座均通过端部销轴同剪臂连接，使载荷能够沿臂体、销轴、螺纹副和底座形成闭合传力路径。底座边缘做了加宽处理，目的不是增加外形体量，而是在同等地面条件下降低单位面积压力，减少在松软地面或沥青高温路面上的下陷趋势。顶部圆盘托面带有浅凹定位结构，可与车辆底盘加强筋或指定举升点形成相对稳定的接触，避免顶升过程中出现滑移。

　　建模时需要重点处理铰接关系与运动干涉。交叉臂绕中部销轴旋转，上下端销轴则随臂体摆角改变水平间距；长螺杆在旋转过程中相对传动座产生轴向约束，摇柄端需要保留足够回转空间，避免手柄在低位转动时碰到底座或地面。臂板厚度、销轴直径、螺纹段长度和托头高度之间存在明确匹配关系：螺纹有效行程决定升降范围，臂板开孔位置决定最低收拢高度和最高展开高度，底座宽度则影响整车放置稳定性。若用于结构校核，应分别检查最低位、中间位和最高位三种姿态，因为剪叉机构在不同高度下的臂体受力方向并不相同，最高位时铰接点和螺纹副的侧向约束更需要关注。

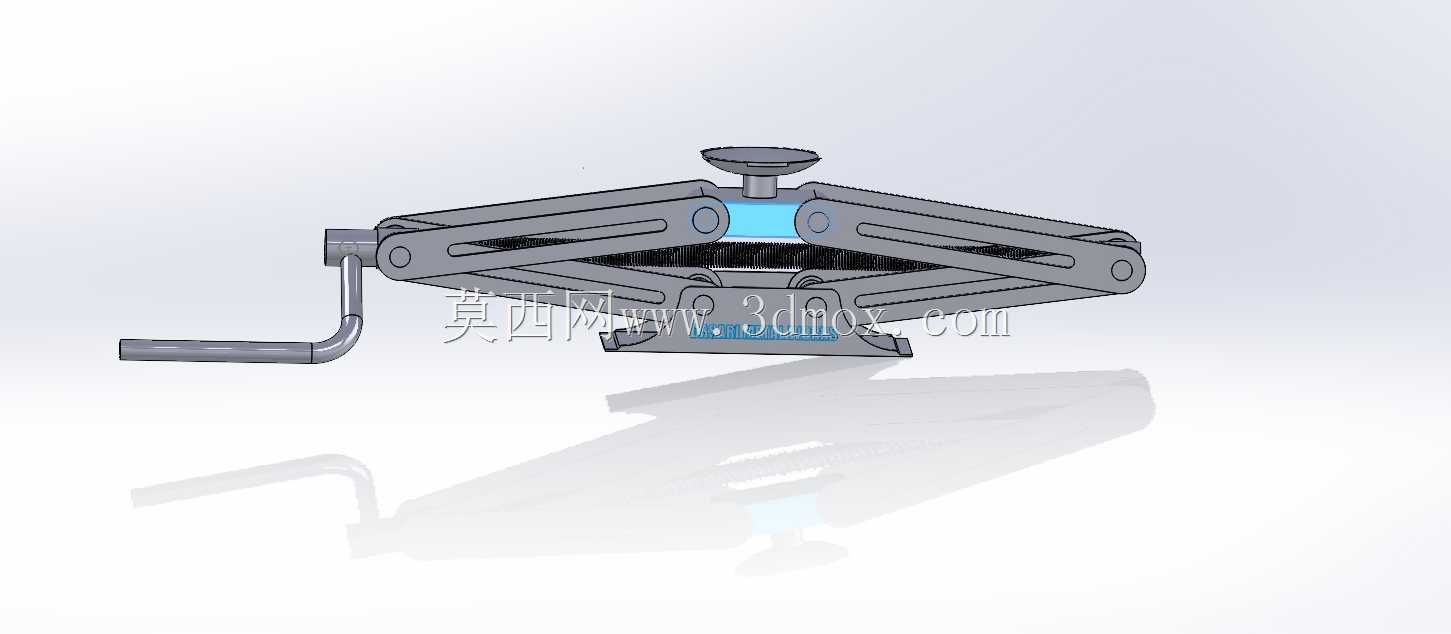

　　安装边界方面，收拢状态下装置呈扁平长方体趋势，侧向摇柄可拆或弯折收纳，便于随车存放；作业状态下，底座需要完全落在坚实平面内，顶部托头不得偏出车辆支撑加强区。螺杆轴线应尽量保持水平，摇柄操作侧需留出人员手部旋转空间，周边不应布置阻碍手柄回转的障碍物。对于三维结构设计人员而言，该装置的价值在于把螺纹传动、剪叉增程、铰接承重和车载收纳约束集中在一个小型机构中，能够直观展示机械增益、运动包络、受力传递和安全支撑之间的平衡关系。
