多腔高压压铸成型模具结构设计

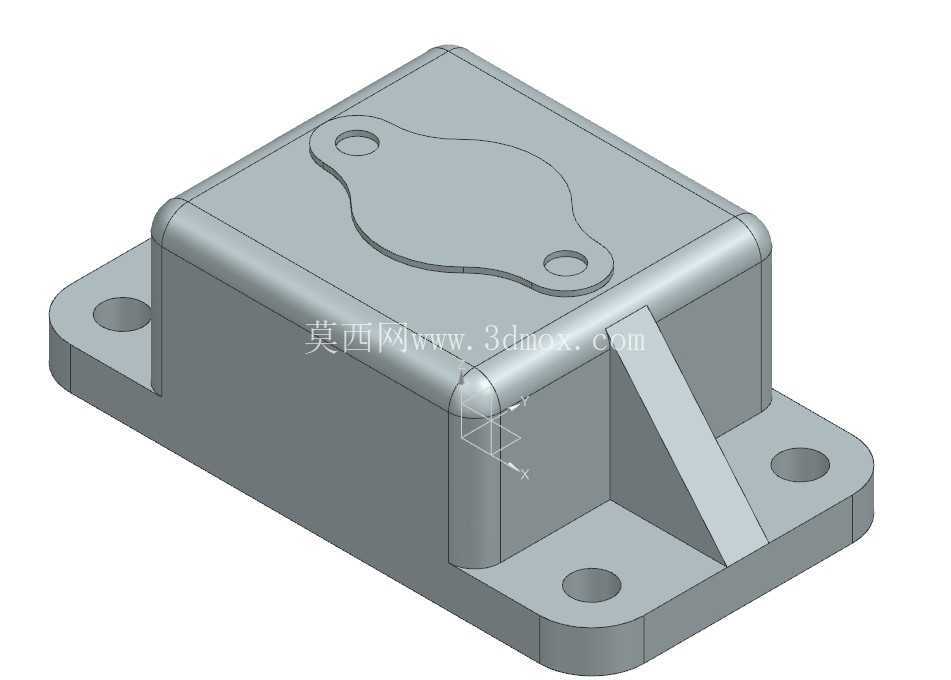

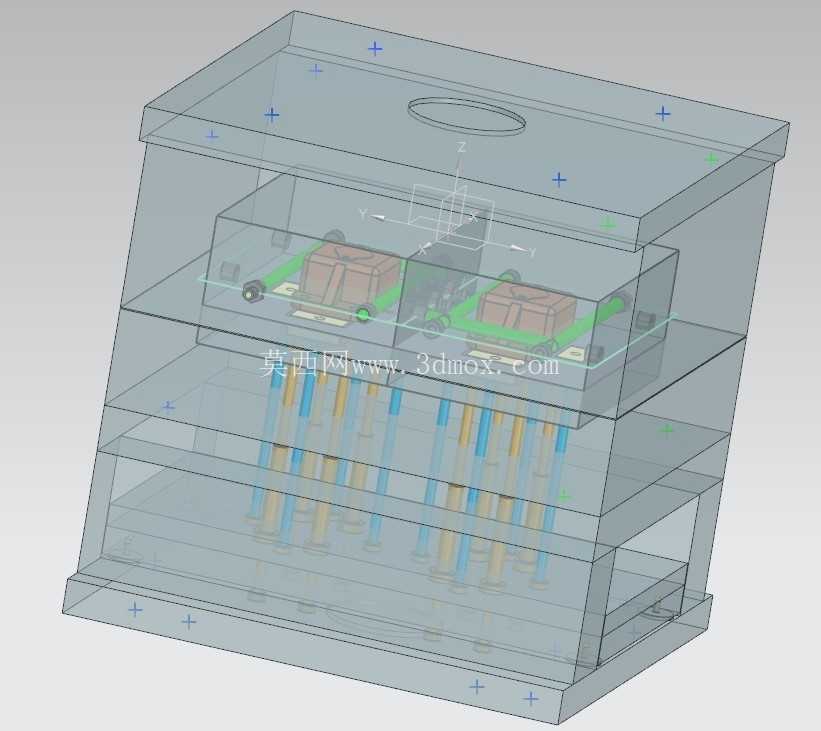

　　这套多腔HPDC模具主要面向高压压铸批量生产场景，适配中小型有色金属压铸件的规模化成型需求，常见于消费电子结构件、小型汽配压铸件、电工配件的生产环节，可在单次开合模周期内完成多件产品的成型作业，相比单腔模具能大幅提升单位时间产出，降低单件生产的能耗与人工分摊成本。从结构布局来看，整套模具采用标准三板式模架基础架构，自上而下依次为定模固定板、定模板、动模板、动模垫板、顶出固定板、动模座板，各层板件通过导柱导套实现精准合模导向，导柱配合公差控制在H7/g6区间，合模过程中可避免型腔错位，保障压铸件尺寸一致性。模架顶部开设的主流道衬套安装孔，适配压铸机压射室的对接尺寸，压射时金属液经主流道进入分流锥，再通过分支流道均匀送入各个型腔，

　　流道截面采用梯形设计，在保证金属液充型速度的同时，减少浇注系统凝料重量，降低回炉料占比。多腔布局采用对称式排布，各型腔到主流道的流道长度保持一致，确保金属液充型时各型腔同时充满，避免部分型腔出现欠铸、冷隔缺陷，型腔内设置的排气槽开设在分型面末端，槽深控制在0.08-0.12mm区间，既可以顺畅排出型腔内的空气与涂料挥发气体，又不会导致金属液窜出形成飞边。冷却系统采用多层并联水路设计，分别在定模型腔镶块、动模型芯、分流锥位置设置独立冷却回路，水管接头统一布置在模具非操作侧，方便生产时接通水油温控设备，可根据不同合金的成型温度调整冷却速率，将模具工作温度稳定在工艺要求区间，减少铸件因冷却不均产生的变形、缩孔问题。

　　顶出系统采用圆顶针与扁顶针组合的方式，顶针排布位置避开铸件外观面与配合面，顶出行程根据铸件脱模斜度与抱紧力计算确定，顶出板两侧设置复位杆与复位弹簧，合模时通过定模板推动复位杆带动顶出板回位，避免顶针与定模发生碰撞。模具的安装边界适配常用吨位卧式冷室压铸机的装模尺寸，定模座板与动模座板的压板槽位置符合行业通用装夹标准，码模时可快速完成定位紧固，模具总厚度在压铸机最大最小模厚区间内，开模行程满足铸件取出与浇注系统凝料脱落的空间要求。设计过程中针对多腔模容易出现的受力不均问题，在模架内部设置了支撑柱与楔紧块，承受压射时的涨型力，避免模架长期受力产生变形，楔紧块采用斜面配合结构，合模后锁紧滑块抽芯机构，抵消压射时侧抽芯位置受到的侧向压力，防止滑块后退导致铸件尺寸超差。整套结构在保证成型精度的前提下，尽可能简化了易损件的更换流程，型腔镶块与型芯均采用模块化设计，出现磨损或损坏时可单独拆卸更换，无需整套模具返修，能有效减少生产停机维护时间。
