多层板结构精密注塑成型模具设计

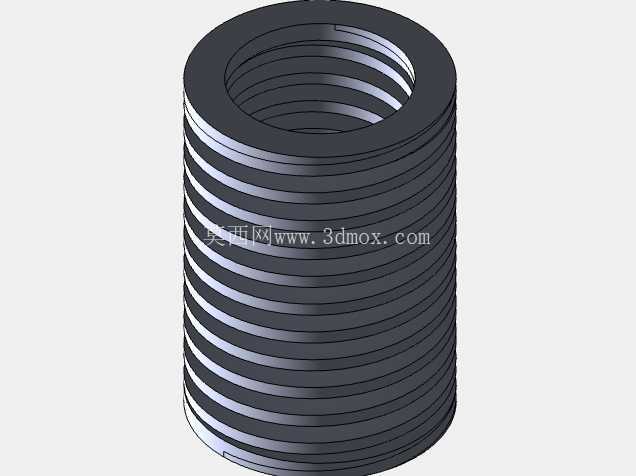

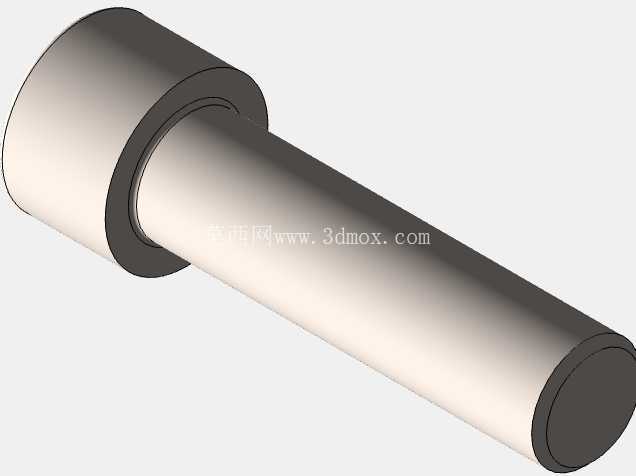

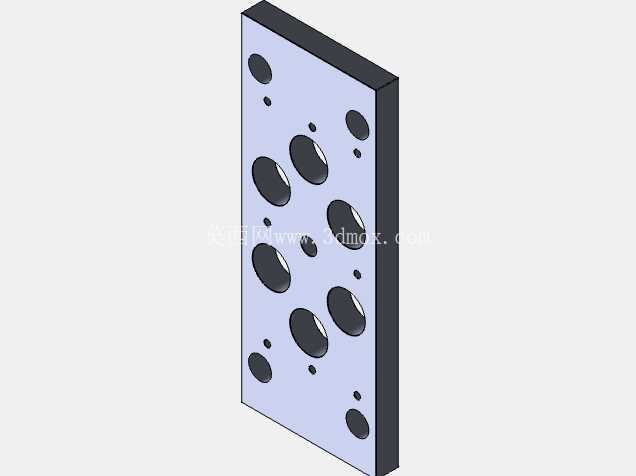

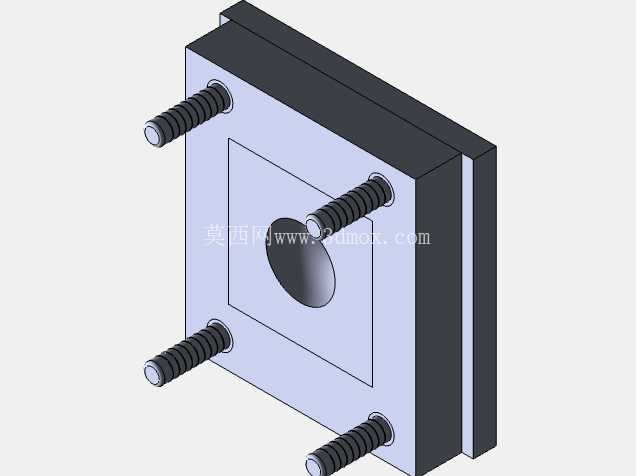

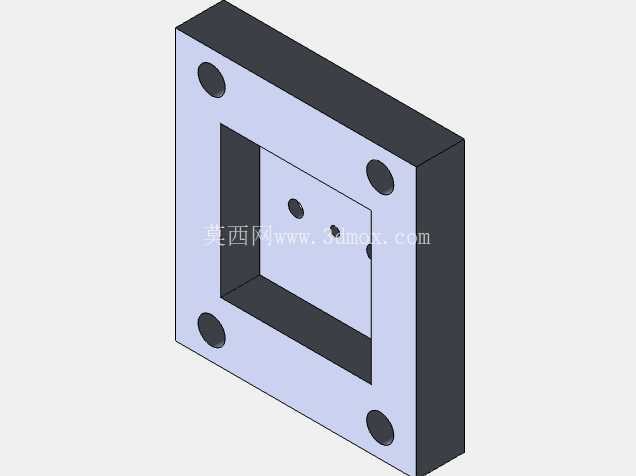

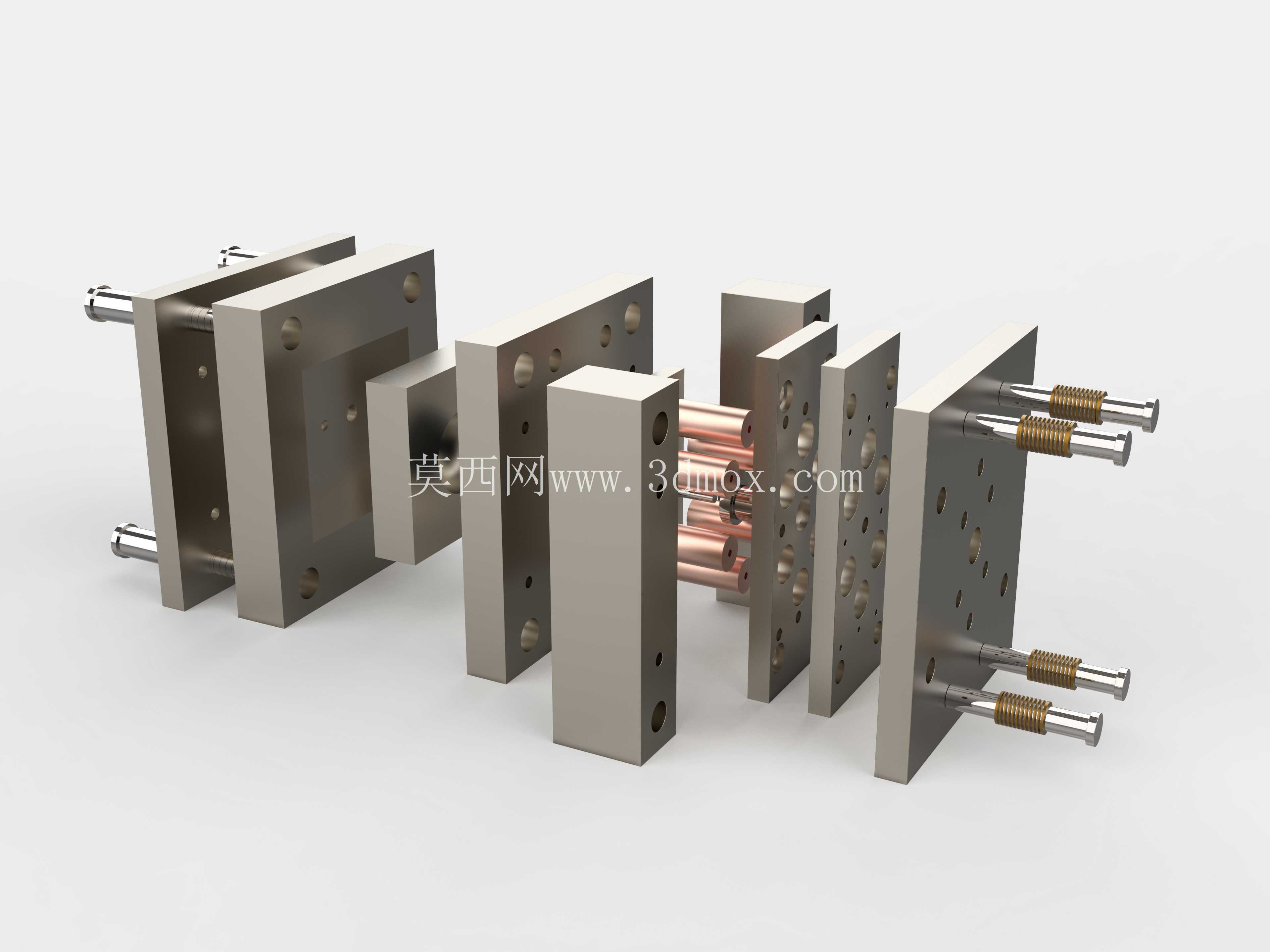

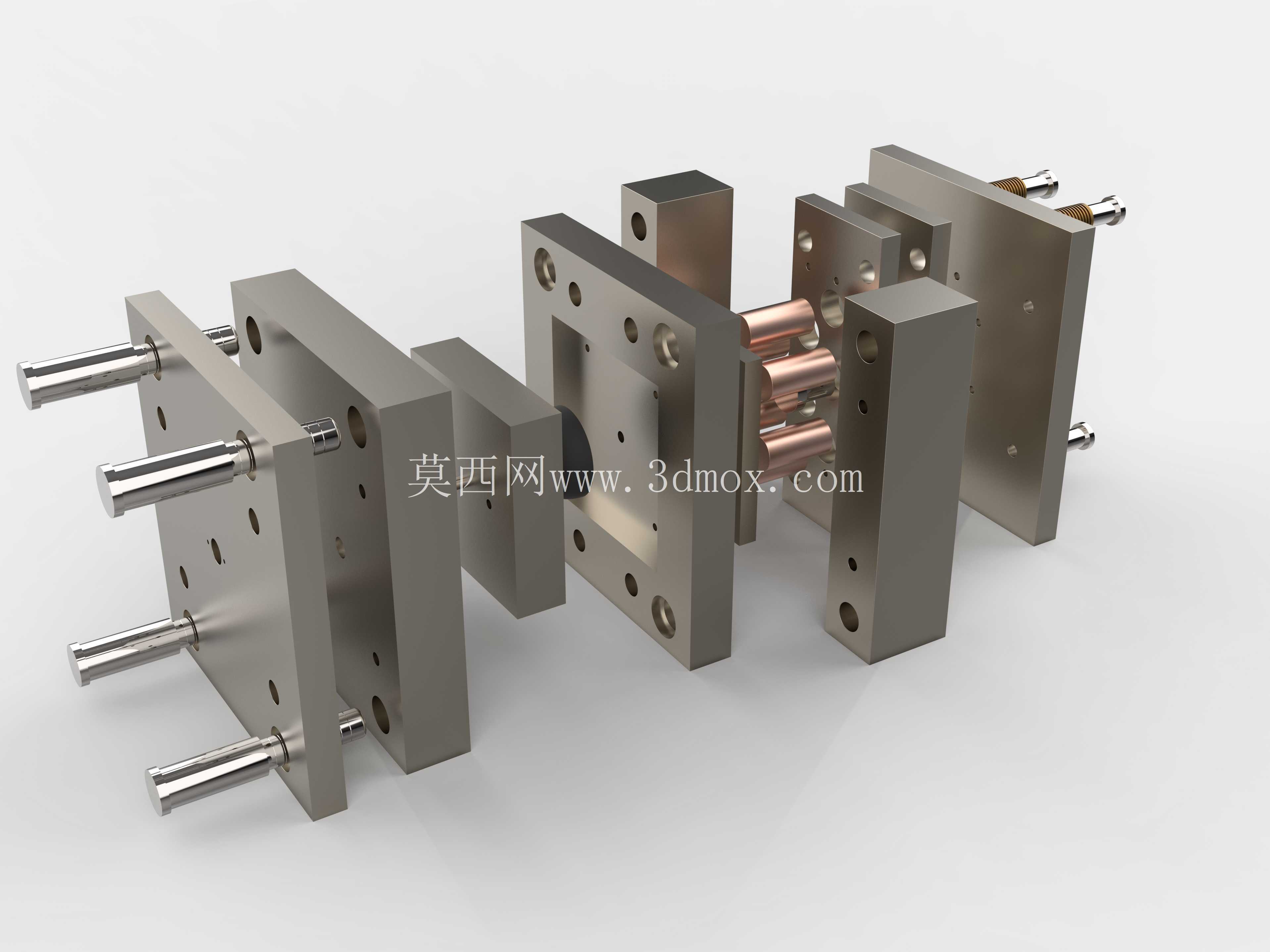

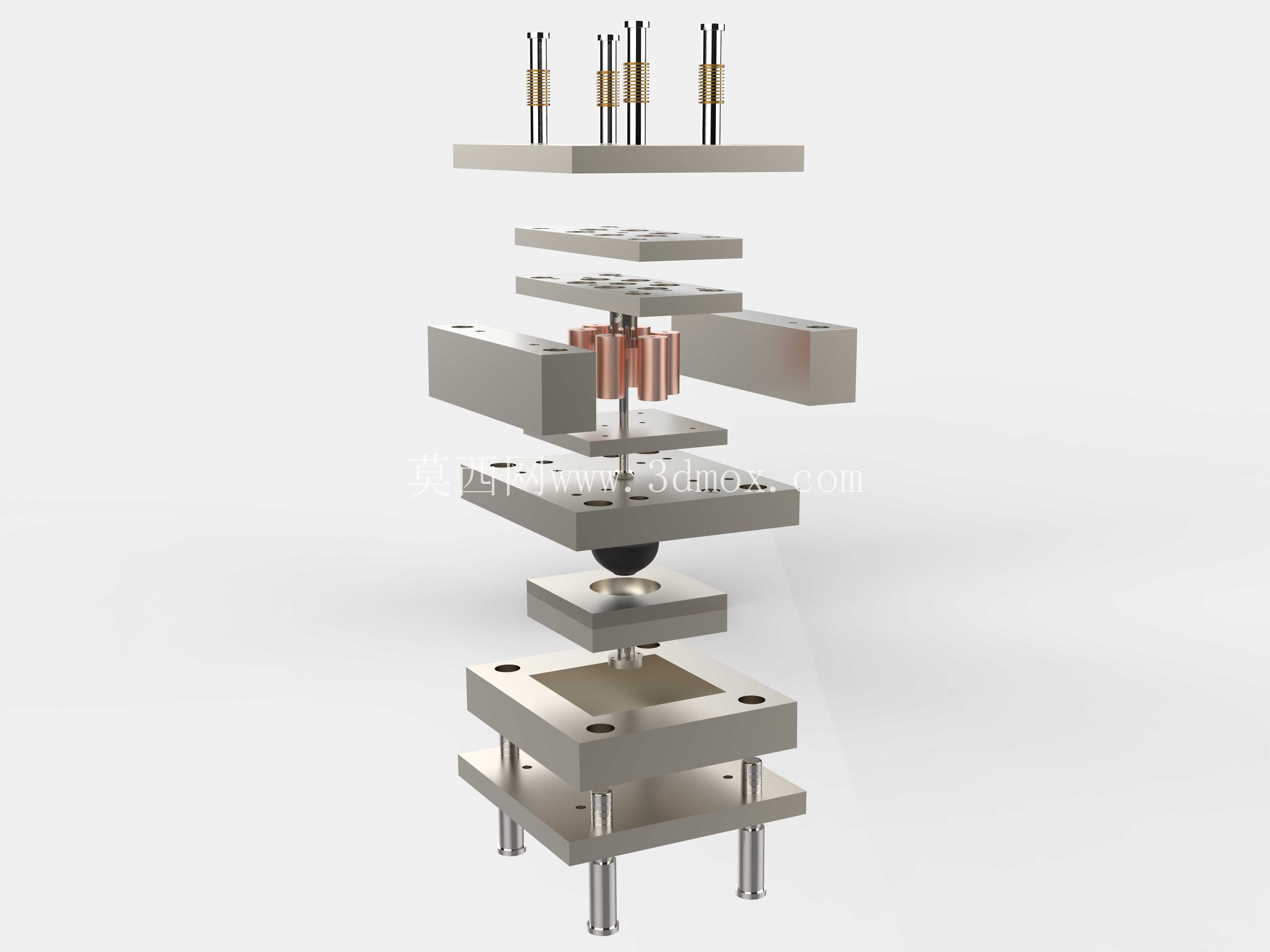

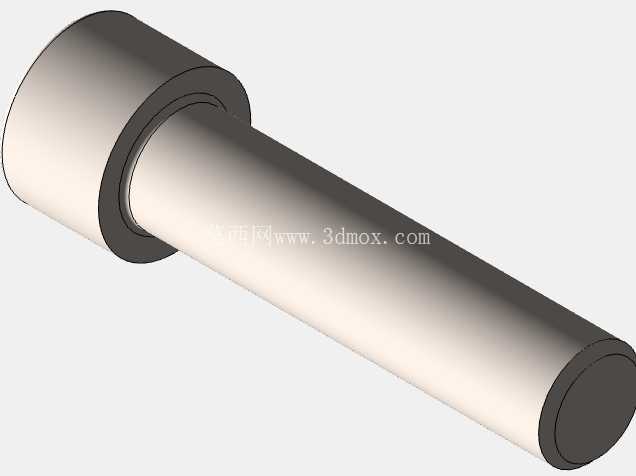

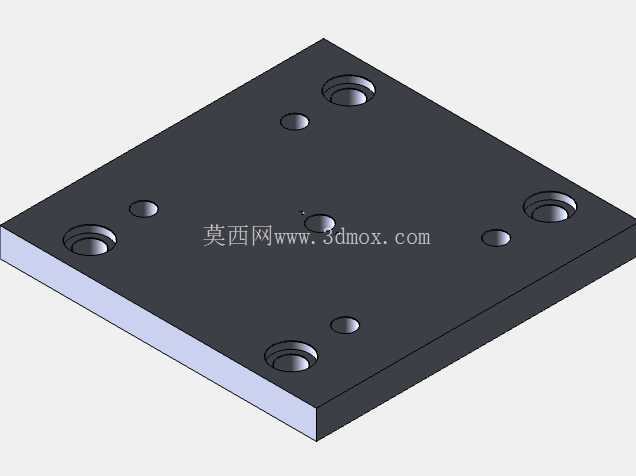

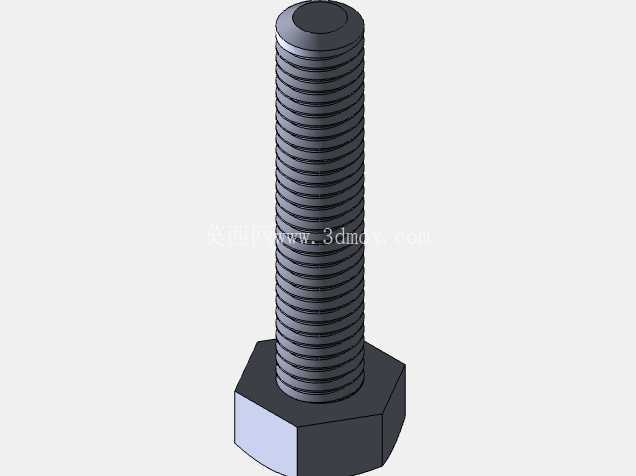

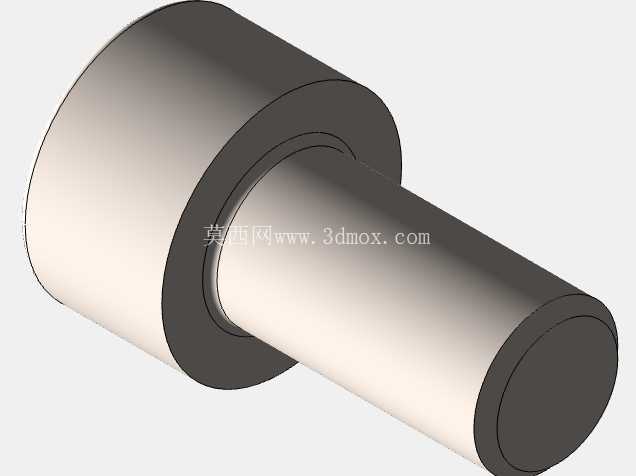

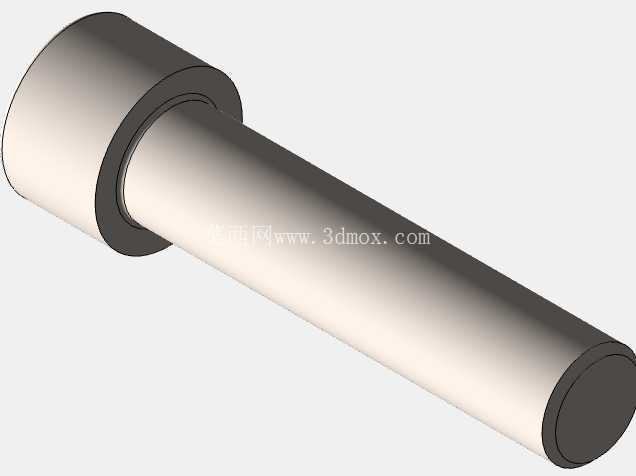

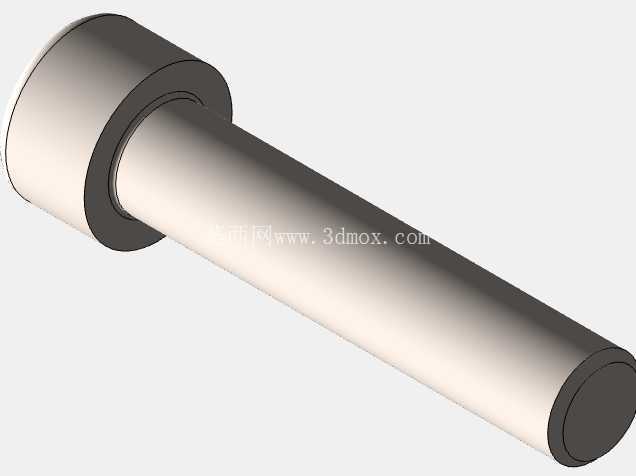

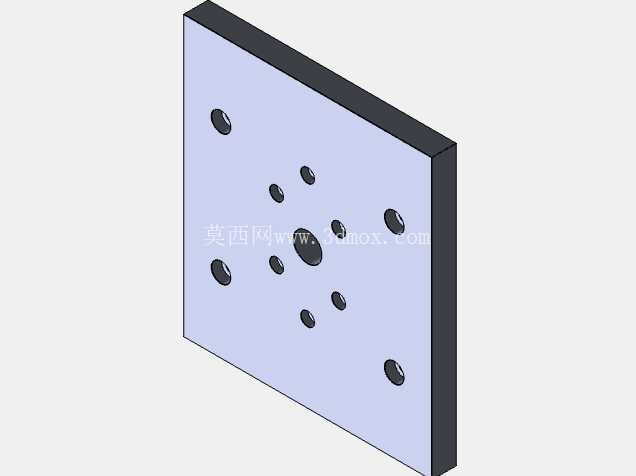

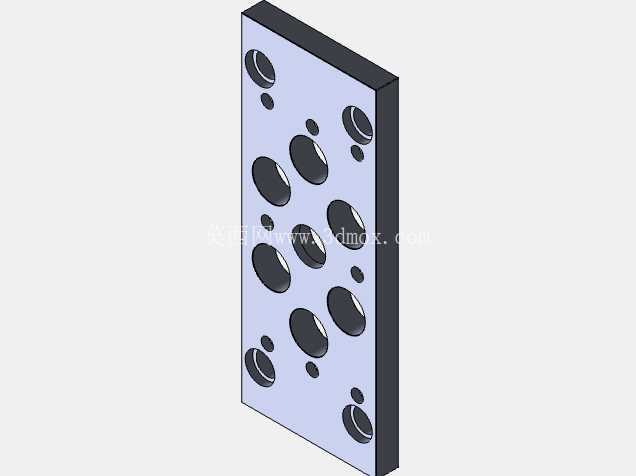

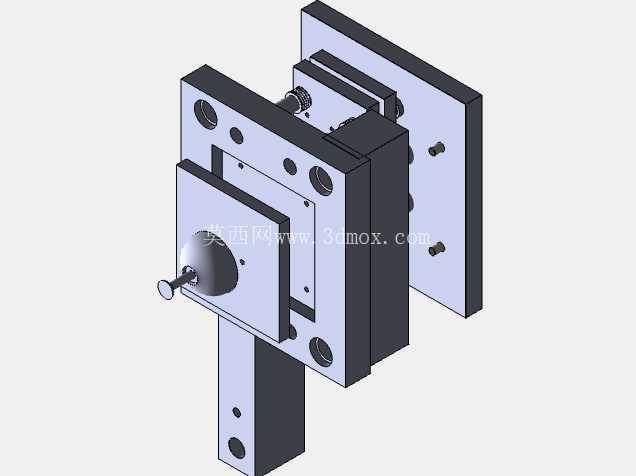

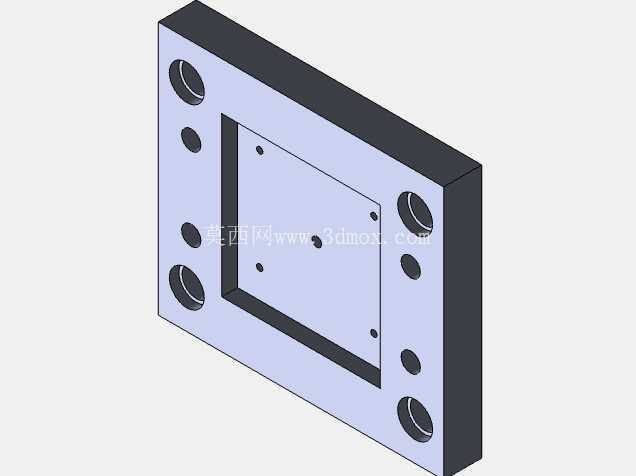

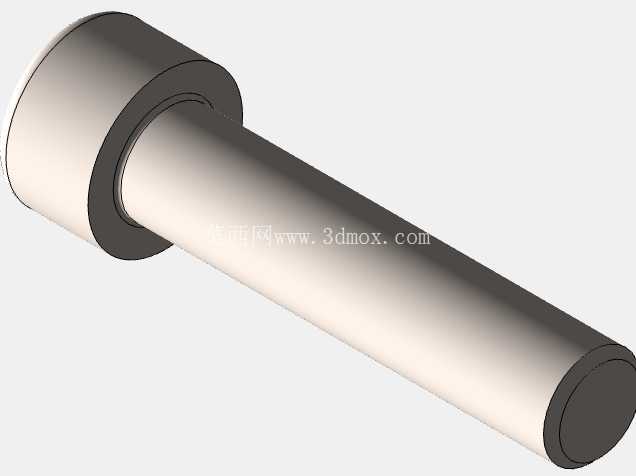

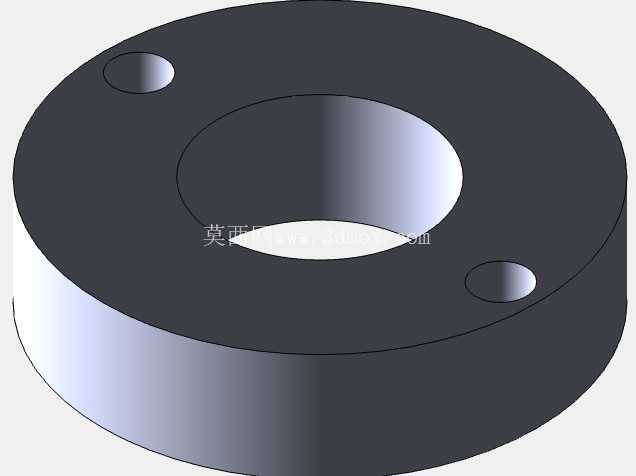

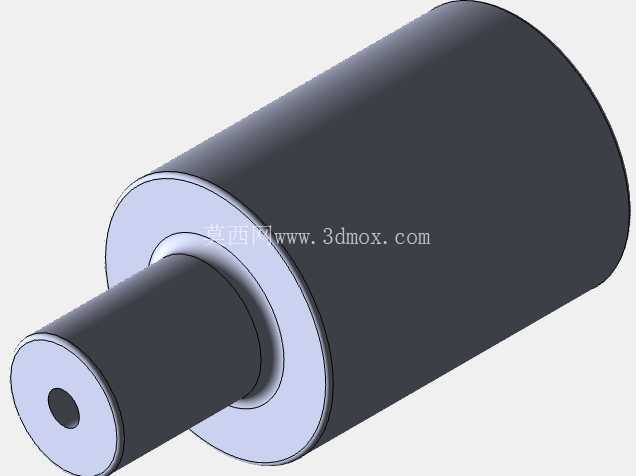

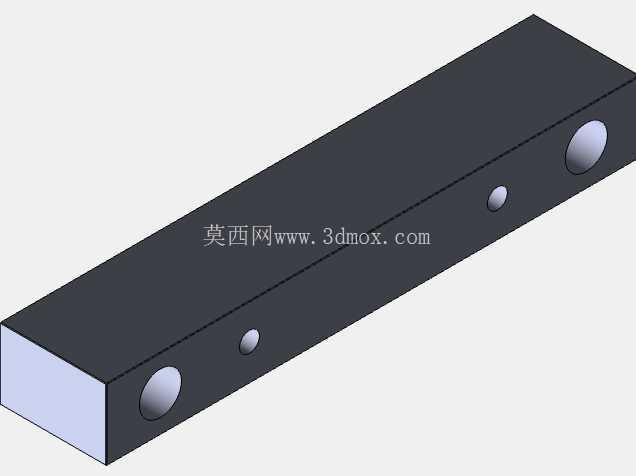

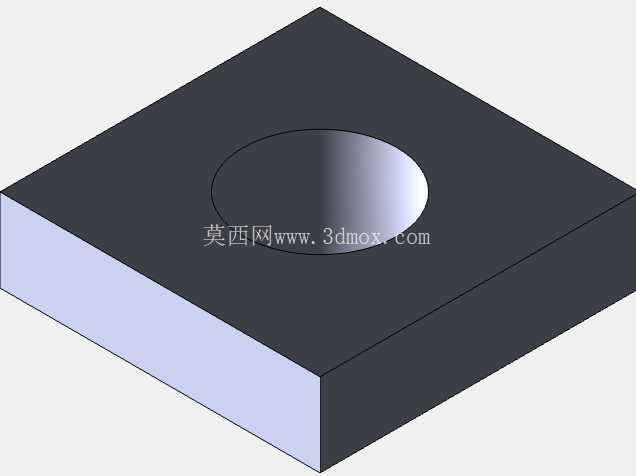

　　这套多层叠板结构的注塑成型工装，主要面向中小型精密塑胶件的批量注塑生产场景，在消费电子结构件、小型电气绝缘配件、家电功能小件的生产车间注塑工位上，这类结构的模具应用占比不低，相比常规两板模，它能在单次开模行程内完成多腔排布或者分步脱模动作，适配带有倒扣、嵌件结构的复杂塑胶件成型需求。从结构排布来看，整套模具沿开模方向依次排布了定模座板、定模板、型腔板、多块分流板、动模板、动模座板，相邻板件之间通过精密导柱与导套配合实现开合模过程的精准对位，导柱伸出端做了圆弧导向倒角，合模时能自动修正微小的位置偏差，避免型腔与型芯发生硬碰撞啃伤。外露的带弹簧结构的螺栓组件是模具的定距分型机构，开模时会按照预设的顺序拉开不同的分型面，先完成流道凝料的自动脱落，再带动顶出机构将成型后的塑件从型芯上平稳推出，弹簧的预紧力经过匹配计算，能保证各分型面的开模顺序不会出现错乱，避免生产过程中出现塑件粘定模、流道拉断残留的问题。中间段排布的铜质构件是模具的冷却回路镶件，对应成型区域的热集中位置，通过循环冷却水带走注塑过程中传入模架的热量，保证型腔各区域温度均匀，减少塑件成型后的收缩变形、翘曲问题，冷却镶件与模板之间做了密封槽设计，装配时加装耐高温密封圈，避免生产过程中出现冷却水渗漏影响成型质量。整套模具的安装边界适配常规160吨级卧式注塑机的拉杆间距，模架总厚度在开合模行程的允许范围内，定位圈尺寸匹配注塑机定模固定板的定位孔，浇口套的球面半径与注塑机喷嘴尺寸适配，安装时不需要额外做过渡转接件。设计过程中针对各模板的受力情况做了厚度校核，承受注塑压力的型腔板、型芯板选用了预硬模具钢材质，在保证刚度的前提下控制模架总重量，吊装、拆装时不需要大吨位起重设备，日常维护更换易损件也更方便。分型面的位置选择避开了塑件的外观面，合模时的贴合面做了精磨处理，避免生产过程中出现飞边毛刺，减少后续塑件去毛刺的人工工作量。顶出机构的排布对应塑件的受力均匀位置，顶杆端面与型芯表面齐平，不会在塑件表面留下过高的顶出痕迹，满足普通外观件的成型要求。流道截面采用了圆形设计，熔体在流道内的压力损失更小，能同时给多腔型腔输送均匀的熔料，保证各模腔成型的塑件尺寸一致性，适配批量生产的品质管控要求。
