工业喷涂工序用笼式工件承托机架

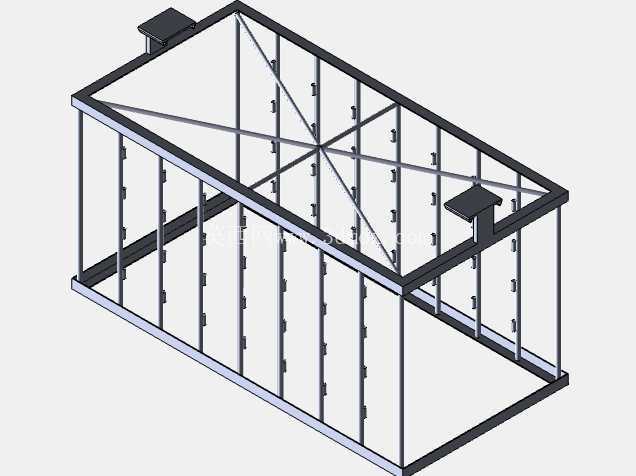

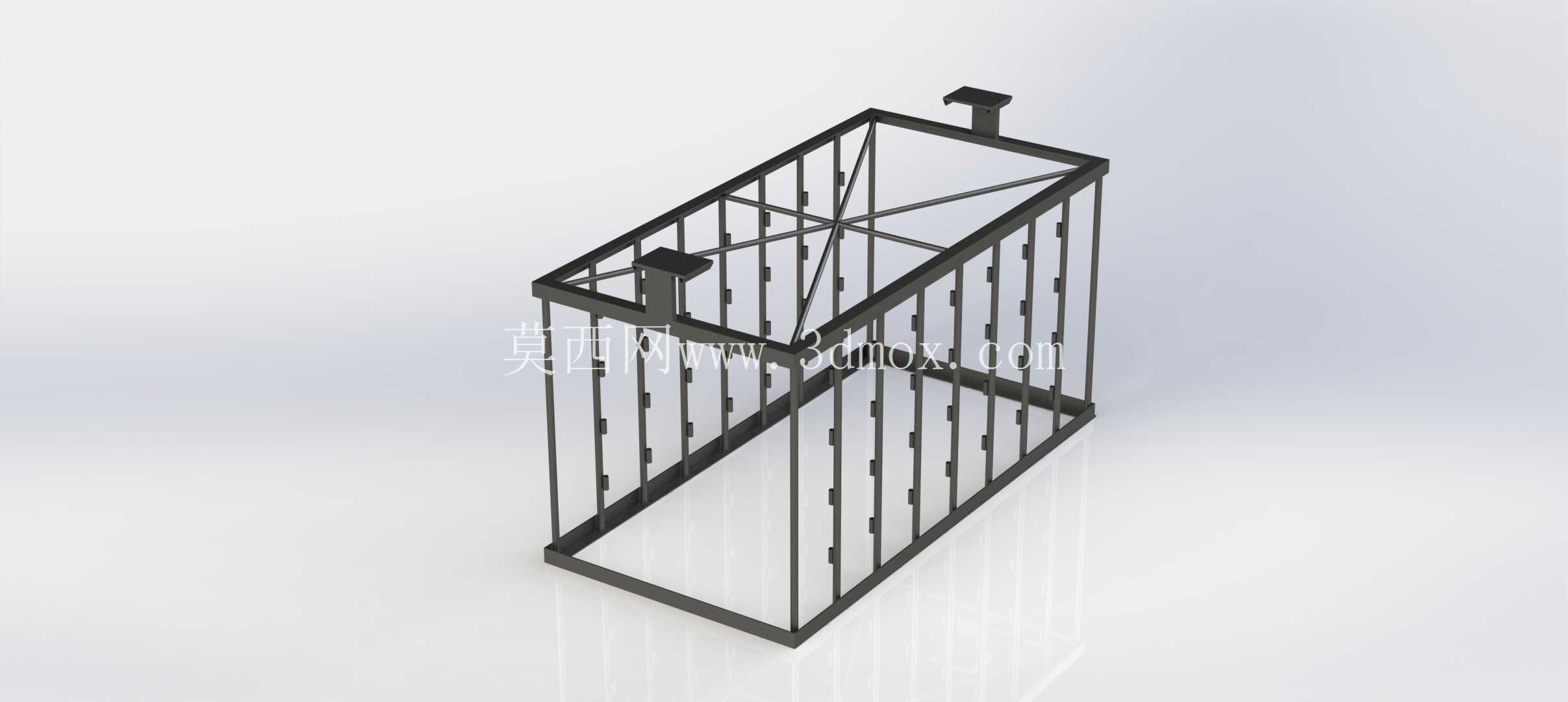

　　这款笼式机架主要面向表面处理车间的喷涂工序设计，日常作业中用来承托待喷涂的中小型工件，替代传统零散挂具，解决批量喷涂时工件摆放杂乱、漆面流挂不均、转运过程磕碰掉漆的实际问题。在喷涂作业场景里，工人可将待处理工件通过挂点或者卡扣固定在机架内部的竖杆上，框架顶部的两个吊装座可直接对接车间的悬挂输送链，完成上件、喷涂、流平、烘干全流程的连续转运，无需中途二次拆装工件，能有效减少工序间的辅助作业时间，降低工件反复搬运产生的磕碰损伤。从结构设计来看，整体采用矩形截面型材拼焊成型，底部为封闭矩形底框，顶部设置同尺寸顶框，四角通过通长竖杆连接，内部沿长度方向均匀布置竖向栏杆，栏杆上预留等距安装孔位，可根据工件尺寸灵活调整挂点位置，

　　适配不同外形规格的待喷涂工件；顶框内部交叉布置斜向加强筋，抵消吊装过程中框架的扭转变形，避免满载吊运时框架出现开焊、变形问题。顶部两个吊装座采用厚钢板折弯成型，焊接位置避开顶框的应力集中区域，吊装孔做倒角处理，减少与吊具的磨损，适配车间常规的吊钩、吊环规格，无需额外定制转接吊具。框架整体采用通透的笼式结构，无大面积封闭板面，喷涂作业时漆雾可以顺利穿过架体间隙，不会在架体表面积聚形成厚漆层，同时烘干过程中热空气可在架体内外循环，保证工件各个面的漆面烘干温度均匀，避免局部漆面未干透的质量问题。设计时充分考虑了作业边界，框架整体宽度适配车间喷涂工位的悬挂链间距，长度匹配烘干室的单工位承载长度，吊运过程中不会与工位两侧的护板、

　　喷枪口发生干涉；底部框架的离地高度适配车间常用的接漆槽尺寸，滴落的多余漆料可直接落入接漆槽，不会污染车间地面。竖杆与上下框的连接采用满焊工艺，焊后打磨平整，避免尖锐毛刺刮伤工件表面或者划破工人防护手套；所有型材的棱角处均做倒钝处理，日常清理架体表面积漆时不会划伤操作人员。在实际使用中，这款机架除了喷涂工序使用，也可临时作为工件周转架使用，完成喷涂烘干的工件可连同机架一起暂存到待检区，无需逐个拆卸工件，待质检完成后再统一转序，适配多品种小批量的生产作业模式。框架的栏杆间距经过反复校核，既保证足够的挂点密度提升单架承载量，又预留足够的工件间隙，避免相邻工件喷涂时互相遮挡，保证漆面覆盖完整；顶部吊装座的间距经过计算，

　　吊运时框架整体保持水平，不会出现倾斜导致工件滑落的问题。架体整体未设置多余的装饰结构，所有结构均服务于承载、吊运、透风的功能需求，后期维护也十分便捷，若单根竖杆出现漆层过厚或者变形，可单独更换对应杆件，无需整体报废架体，降低车间的工装维护成本。
