自动焊接工位用海绵辊清洁装置结构

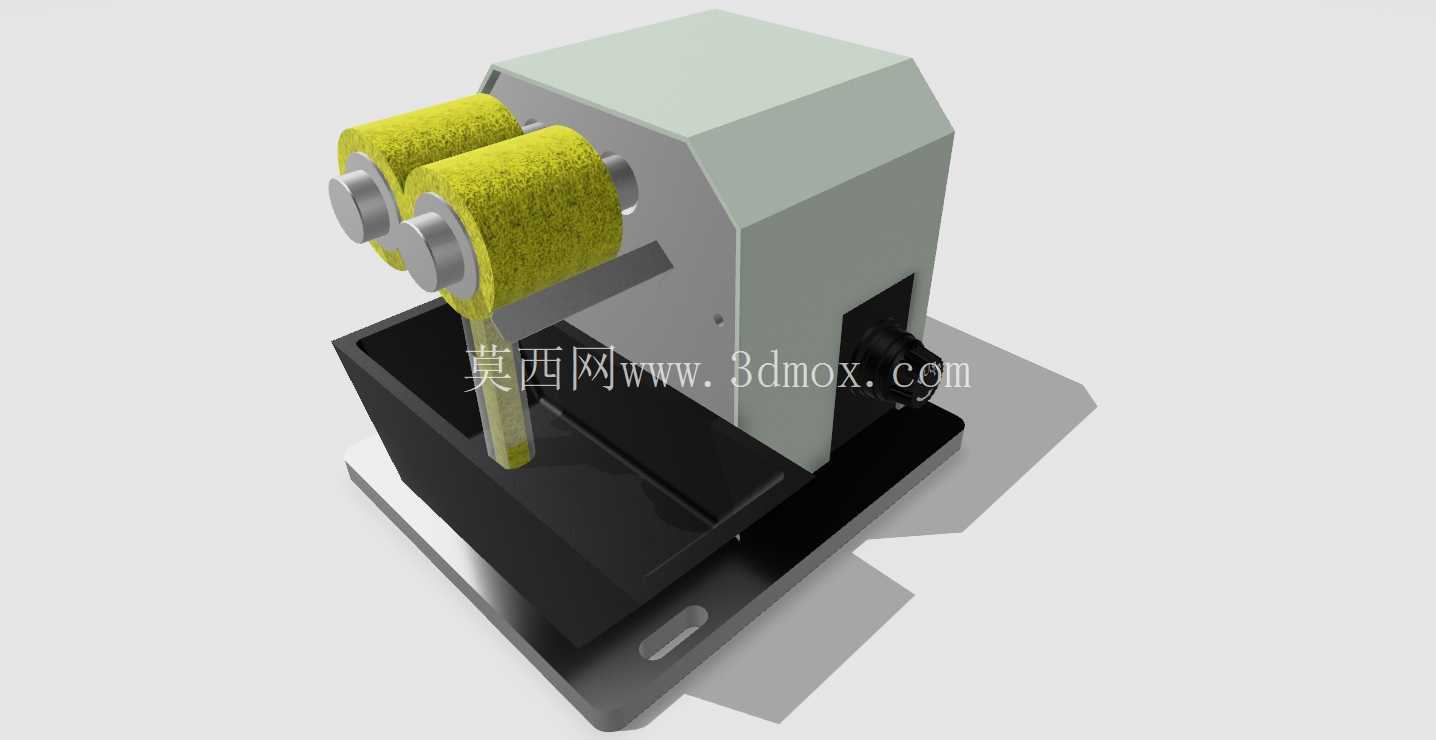

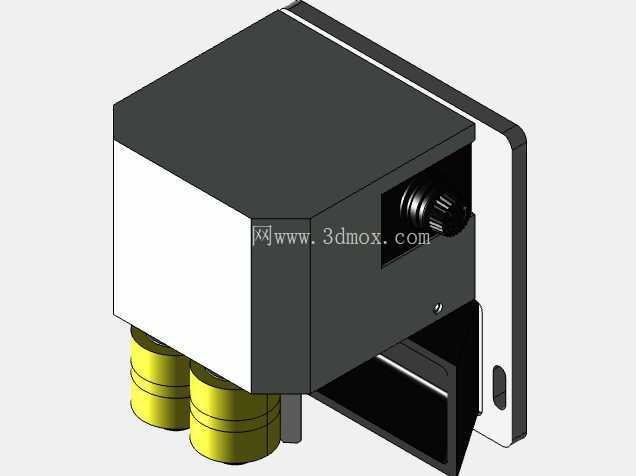

　　在自动焊接生产线的工位布局中，焊头端面的氧化渣、残留焊锡附着物是直接影响焊接良率的核心干扰因素，以往人工擦拭的方式不仅节拍匹配度差，清洁一致性也难以满足连续化生产要求，这款海绵辊清洁装置正是针对这类工位痛点设计的配套辅具。从结构布局来看，装置采用双平行海绵辊的对置排布，两根带多孔弹性海绵层的辊体平行安装在倾斜的主机架前端，辊体下方设置带倾斜导面的接渣槽，清洁过程中刮落的焊渣、残留污渍会顺着槽体斜面汇集，避免碎屑散落到工位台面上影响其他工装定位。机架主体采用折弯钣金拼焊结构，上部的封闭腔体用来容纳辊体的传动组件与驱动单元，侧面预留的调节旋钮可以调整两根海绵辊的压紧间隙，适配不同直径规格的焊头清洁需求，

　　不需要额外更换工装就能覆盖工位上常用的多款自动焊头尺寸。安装边界上，装置整体采用台式安装结构，底部的安装底板预留了四个沉头固定孔，可以直接锁附在焊接工位的台面板预留安装位上，整体占用的台面投影尺寸较小，不会干涉焊枪的行走路径，也不需要对现有工位的布局做大规模调整，适配多数标准自动焊接工作站的台面安装空间。功能实现逻辑上，装置不需要接入复杂的控制系统，焊头完成单次焊接行程后，移动到两根海绵辊之间的位置，辊体低速转动的过程中，弹性海绵层会贴合焊头的端面与侧壁，将附着的氧化层、残留焊锡膏、飞溅碎屑彻底擦除，海绵本身的多孔结构可以容纳一定量的污渍，不需要频繁更换耗材，日常维护只需要定期取出海绵辊做清洁或者更换即可，维护操作不需要专业工具，

　　工位操作人员就能完成。设计过程中重点考虑了焊接工位的实际工况，机架表面做了防静电喷塑处理，避免焊接过程中的静电积累干扰周边的传感元件，接渣槽采用可拆卸结构，accumulated的焊渣积攒到一定量后可以直接抽出倾倒，不需要拆解整机结构。辊体的海绵层选用耐温、耐焊接助剂腐蚀的专用发泡材料，长期接触焊接过程中产生的高温碎屑、助焊剂残留也不会出现发硬、脱落的问题，保证清洁效果的稳定性。不同于常规的毛刷式清洁结构，海绵辊的柔性接触不会刮伤焊头的镀层表面，也不会产生硬质刷毛脱落掉落到焊接工件表面的问题，对于精密焊接工位来说，能有效避免外来杂质造成的焊接虚焊、焊点不良问题。在工位排布时，该装置通常布置在焊头的待机位与焊接位之间的路径上，

　　焊头从待机位移动到焊接位的过程中就能完成清洁动作，不需要额外占用生产节拍，不会拖慢整条产线的生产效率。装置的驱动单元内置在封闭的机架腔体内部，和外部的焊接飞溅区域完全隔离，能避免焊渣飞溅进入传动结构造成卡滞，延长设备的无故障运行时间。从结构建模的角度来看，整个装置的零件拆分充分考虑了加工工艺性，钣金件的折弯半径、拼焊位置都符合常规钣金加工厂的加工能力，机加工件的公差配合选用基孔制间隙配合，装配难度低，不需要专用的装配工装就能完成整机组装，海绵辊和传动轴的连接采用快拆结构，更换耗材时只需要拔下定位销就能抽出辊体，整个更换过程不超过一分钟，能最大程度减少设备停机维护的时间。接渣槽的倾斜角度经过反复验证，既可以保证碎屑顺利滑落汇集，又不会因为角度过陡占用过多的下部空间，槽体边缘做了翻边处理，提升钣金件的结构强度，同时避免锐边划伤操作人员。
