T12焊台数显温控驱动电路板结构

　　这套数显温控驱动板是针对T12系列手柄焊接作业开发的核心控制载体，在电子维修、小批量电路板焊接、精密元器件引脚搪锡、线束端头焊合等场景中承担核心温度调控作用，区别于传统电位器调温的焊台控制板，它通过数码管直读的方式输出当前焊头温度数值，操作人员无需反复凭经验校准温度档位，可直接根据焊锡熔点、元器件耐温阈值快速设定对应工作温度，减少虚焊、烫损贴片元件的概率。

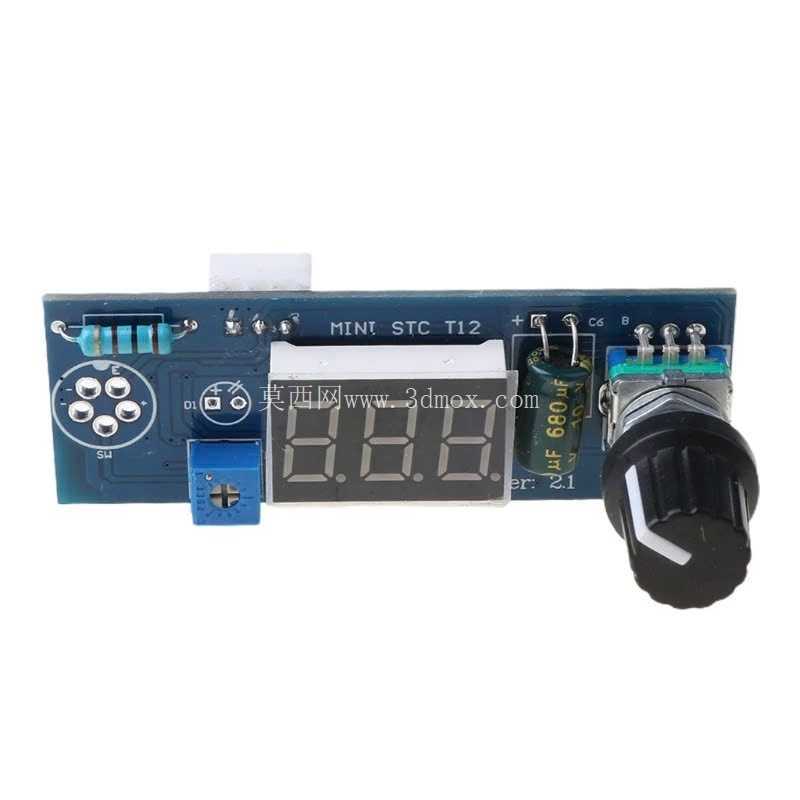

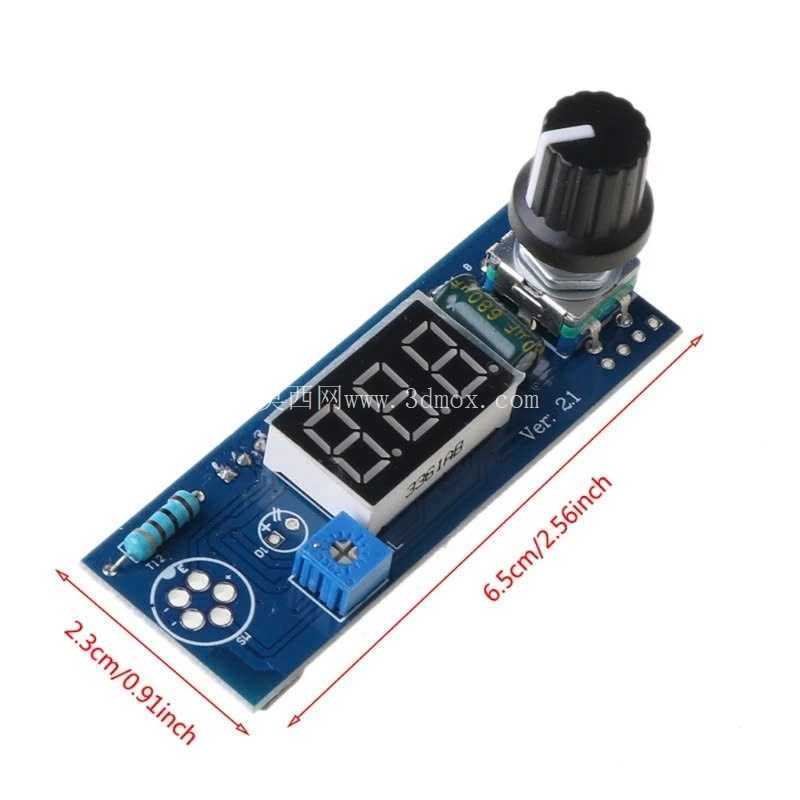

　　从结构布局来看，整块PCB采用蓝色阻焊基材，整体长宽高尺寸控制在6.7cm×2.5cm×2.3cm的紧凑范围内，这个尺寸边界是为了适配市面上多数便携焊台的外壳内腔，不管是DIY改装老式936焊台，还是组装一体式便携焊笔的内置控制仓，都能直接嵌入安装，不需要额外切割壳体或者拓展安装位。板载元件的排布完全遵循焊接作业的抗干扰逻辑：最左侧设置的航空接插件是T12手柄的对接端口，端口引脚直接连通温控采样回路与加热供电回路，端口周边预留了足够的插拔操作空间，不会因为相邻元件过高导致手柄插头无法完全锁合；紧邻接口位置布置的红色LED是工作状态指示灯，加热输出时点亮，恒温状态下按占空比闪烁，操作人员余光就能判断焊台工作状态，不用刻意凑近查看数码管数值。

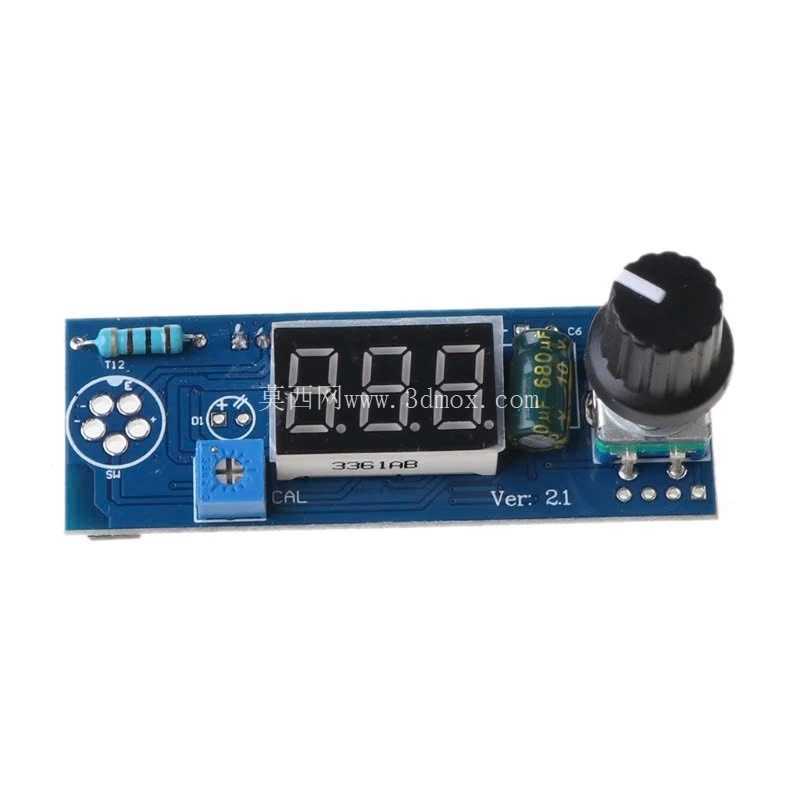

　　板载核心的三位共阳数码管采用倾斜嵌入式安装，屏幕朝向与PCB板面呈15度仰角，当控制板装入焊台外壳后，屏幕刚好正对操作人员的坐姿视线范围，不需要低头或者调整视角就能清晰读取温度数值，数码管周边做了元件限高处理，周边的电解电容、电位器高度都低于数码管屏幕顶端，不会遮挡显示区域。数码管右侧布置的旋转编码器是参数调节部件，区别于传统按键调温的结构，旋转编码器可以快速旋转粗调温度，按下按键切换温度存储档位，适配不同焊锡、不同焊接场景的快速参数切换，编码器的旋钮帽采用防滑齿结构，戴防静电指套操作时也不会打滑。

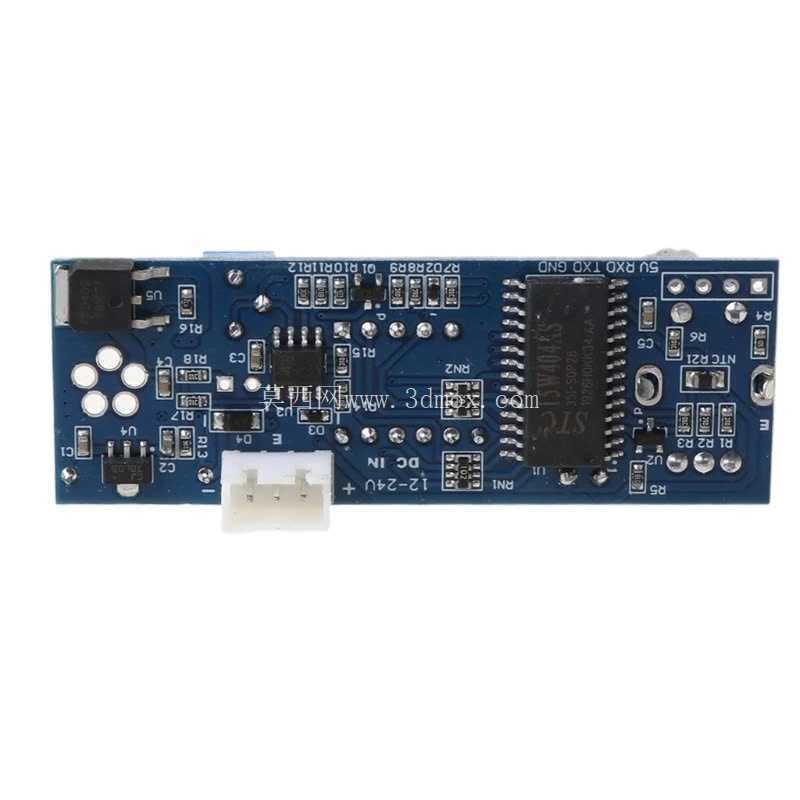

　　电路设计层面，板载的输入整流回路支持12-24V宽电压直流输入，不管是桌面式开关电源供电，还是户外作业用锂电池组供电，都能稳定输出控制信号，不需要额外搭配电压转换模块。PCB走线做了大电流回路加宽处理，加热输出的走线宽度达到2.5mm，可承载最大5A的加热电流，长时间连续焊接时不会因为走线过流发热导致板层起泡。温度采样回路的走线做了包地处理，减少车间内变频器、电动工具的电磁干扰，避免温度采样数值跳变导致的控温失准。板上预留的三个固定孔位对应通用便携焊台的壳体安装柱，孔位周边做了露铜接地处理，固定螺丝锁紧后可将PCB地与壳体连通，进一步提升抗干扰能力。

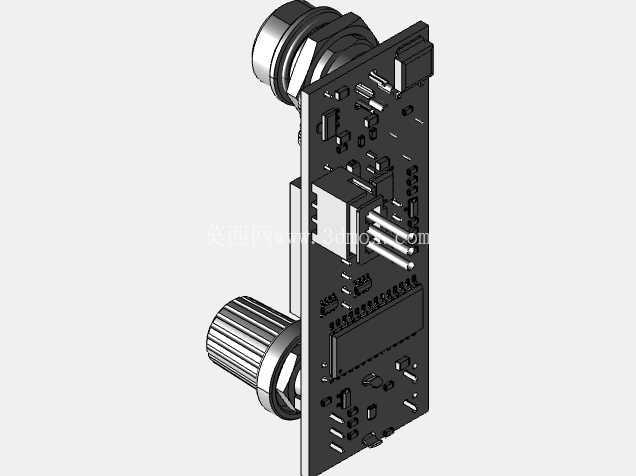

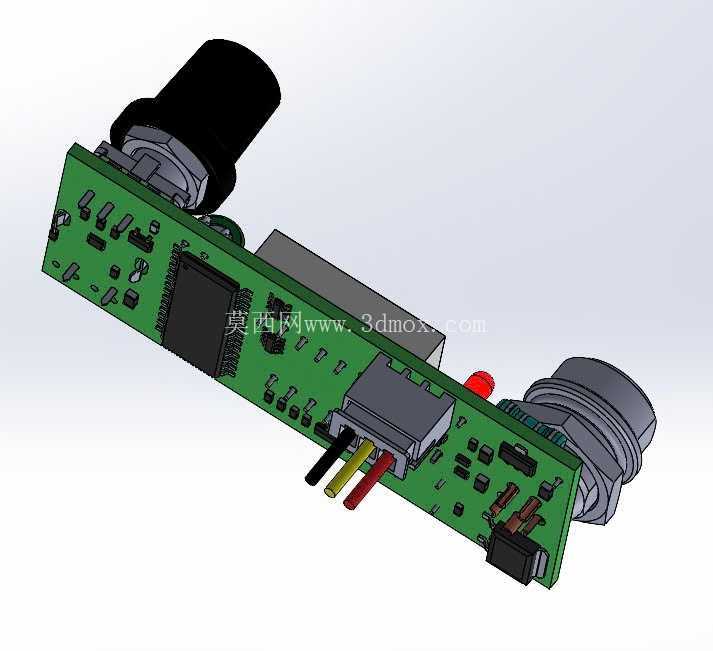

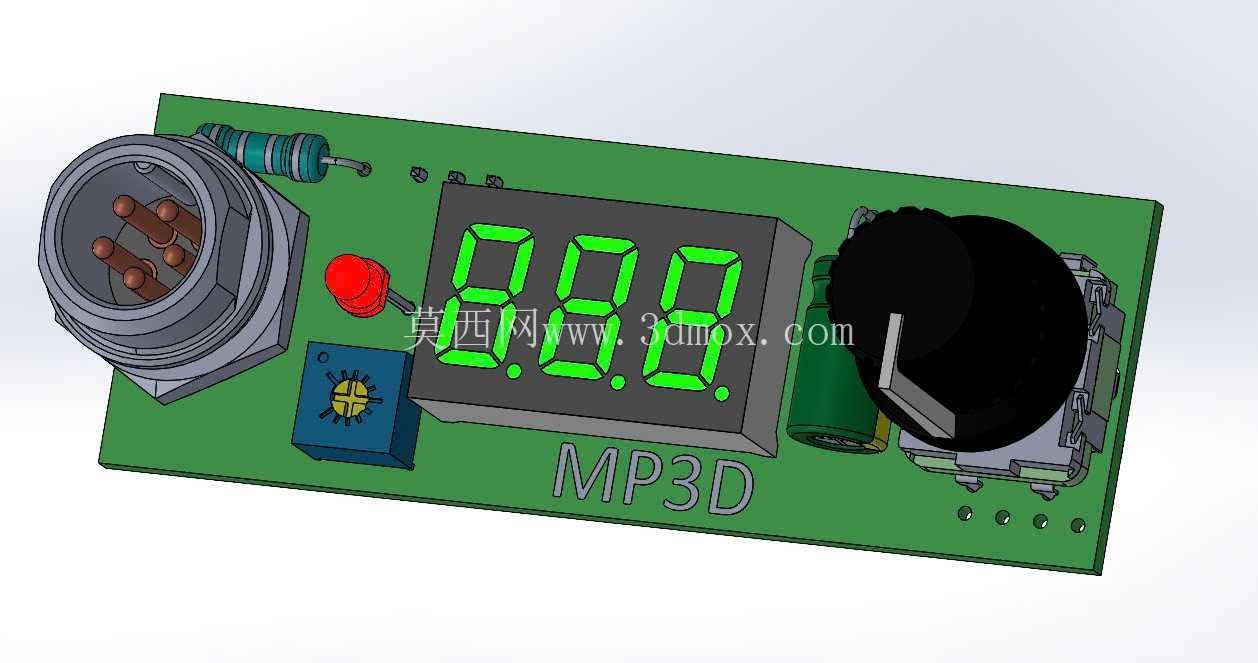

　　在实际装配适配中，这块控制板可以直接兼容市面上所有标准T12接口的发热芯，不管是国产替换芯还是原装发热芯，都能通过内置的校准参数匹配温度曲线，不需要手动修改回路电阻参数。板载的蜂鸣器元件（数码管左侧的蓝色方形元件）会在温度达到设定值、参数调整超限的时候发出短促提示音，在嘈杂的维修车间环境中也能提醒操作人员焊台已进入可工作状态。整个板上元件全部采用贴片+直插混合排布，易损元件比如输入接口、编码器、电位器都采用直插封装，后期维护更换时不需要专业拆焊台就能完成元件替换，降低后期运维成本。对于结构设计从业者来说，这个模型完整还原了板上所有元件的实际高度与安装位置，在做焊台外壳结构设计时，可以直接导入模型做干涉检查，避免出现外壳装配后压到元件、接口对位不准的问题，也能根据板上元件的散热需求，在外壳对应位置预留通风散热槽，保证长时间工作时板上元件的温度处于额定工作范围内。
