重力衍生螺旋输送结构三维设计

　　在散料短途转运的生产场景里，这类依靠重力配合螺旋导程完成物料位移的结构，常被布置在料仓出料口、生产线工序衔接段、包装线进料端这类位置，不需要额外配置大功率驱动单元，仅靠物料自身重力沿螺旋导程面滑移，就能完成从高位到低位的定向输送，相比传统有轴螺旋输送机，省去了中间驱动轴的安装空间，也避免了粘性物料缠绕轴体、堵料的问题，尤其适合颗粒状、小块状、流动性适中的散料输送，比如粮食加工环节的原粮转运、塑料造粒线的粒子输送、五金加工线的小型工件导料，都能看到这类结构的应用。

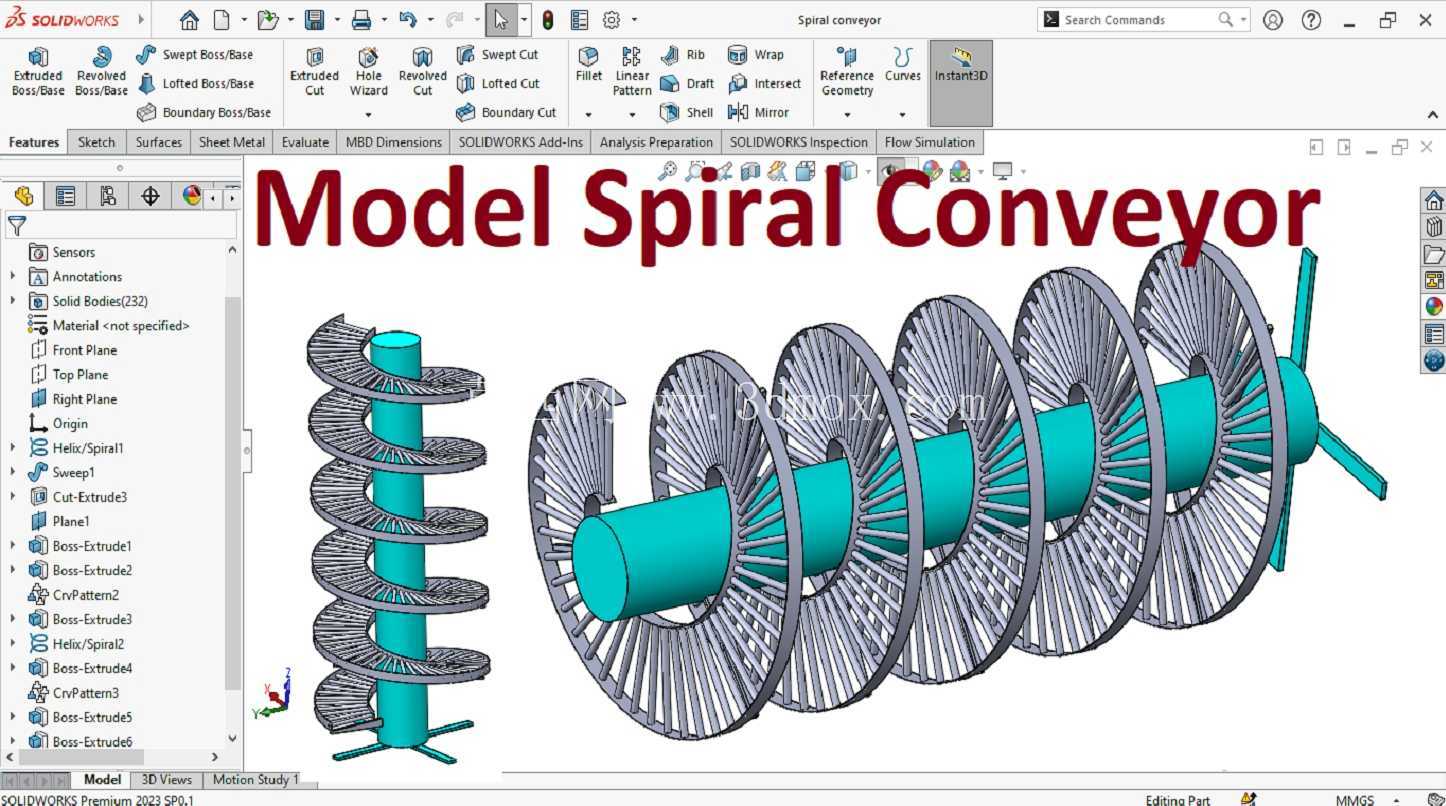

　　从结构功能来看，这套设计分为两个功能段，左侧是立式螺旋导料段，中心立柱作为支撑，螺旋叶片沿立柱按固定导程盘旋布置，底部带支撑脚直接固定在安装平台上，物料从顶部进入后，沿螺旋叶片表面靠重力逐圈下滑，下滑过程中不会出现物料抛洒，同时螺旋导程的倾角经过测算，刚好匹配常见散料的安息角，既不会让物料下滑速度过快产生冲击，也不会因为倾角过小导致物料滞留在叶片表面。右侧是卧式大直径螺旋输送段，采用多组轮辐式螺旋叶片串联在中心滚筒上，叶片外缘做了圆弧收边，相邻叶片之间的间距保持一致，中心滚筒通过两端的支撑座固定在机架上，承接左侧立式段落下的物料后，靠螺旋叶片的导面推动物料沿轴向移动，轮辐式的叶片结构大幅降低了整体重量，同时减少了叶片与物料的接触面积，降低湿粘性物料粘附的概率。

　　设计过程中，首先要确定的是螺旋导程与叶片倾角的匹配关系，立式段的螺旋升角要小于输送物料的安息角3到5度，保证物料能依靠自重顺利下滑，不会卡在叶片与中心立柱的夹角位置，建模时先绘制中心立柱的基准轴，再以基准轴为参考创建螺旋线，螺旋线的螺距根据输送产能要求调整，导程越大单位时间内物料通过量越高，但对应的整体高度也会增加，需要匹配现场的安装高度边界。卧式段的螺旋叶片采用轮辐式结构，是为了兼顾结构强度与轻量化需求，每片叶片通过多根辐条与中心滚筒连接，辐条的排布角度避开物料滑移的主要路径，不会对物料输送产生阻碍，建模时先确定中心滚筒的直径，滚筒直径要满足两端轴承座的安装尺寸要求，再以滚筒端面为基准绘制单个叶片的轮廓，通过圆周阵列生成整圈辐条，再沿轴向按固定导程阵列多组叶片，保证相邻叶片的衔接处平滑过渡，不会出现台阶导致物料卡滞。

　　安装边界方面，立式段底部支撑脚的安装孔位按通用设备安装标准设计，孔距适配常见的槽钢机架安装尺寸，整体高度可根据现场进料口的高度调整螺旋圈数，不需要改动核心的叶片参数。卧式段两端的支撑轴径统一采用标准公差尺寸，可直接匹配市面上常用的带座轴承，不需要额外定制轴套，设备整体的宽度控制在常规生产线的机架宽度范围内，不会超出输送线的侧边边界，进料口位置对应立式段的顶部开口，可直接对接上方料仓的出料溜管，出料口设置在卧式段的末端下方，可直接对接下游的包装设备、筛分设备或者下一工序的输送线。

　　实际应用中，这类结构不需要配置额外的减速电机，仅靠重力就能完成输送，运行过程中没有运动部件的磨损（无动力版本），维护成本极低，仅需要定期检查叶片表面的磨损情况，对于磨损严重的叶片可单独更换，不需要整体拆卸设备。如果需要控制输送速度，也可在卧式段的中心滚筒端加装小型调速电机，通过低转速带动滚筒转动，调整物料的输送速率，适配不同产能的生产线需求。建模时所有的配合面都做了间隙预留，叶片与外侧护罩（现场安装时配置）之间预留5到10毫米的间隙，避免物料颗粒卡在叶片与护罩之间，导致运行阻力增大，中心滚筒与支撑座的配合处预留了密封件安装槽，可加装毡圈密封防止粉尘进入轴承内部，延长轴承的使用寿命。
