带键槽安装孔的工业传动链轮结构

　　链传动作为工业场景里应用极广的机械传动形式，链轮是整个传动副里直接和链条啮合传递扭矩的核心零件，这类带轮毂凸台的单排链轮，常配套短节距精密滚子链使用，覆盖轻工输送、机床辅机传动、小型动力传输、自动化生产线工位移载等诸多场景，相比带传动不存在打滑丢转的问题，相比齿轮传动对安装中心距的容错率更高，能在多尘、有少量油污、环境温度波动较大的工况下保持稳定的传动效率。

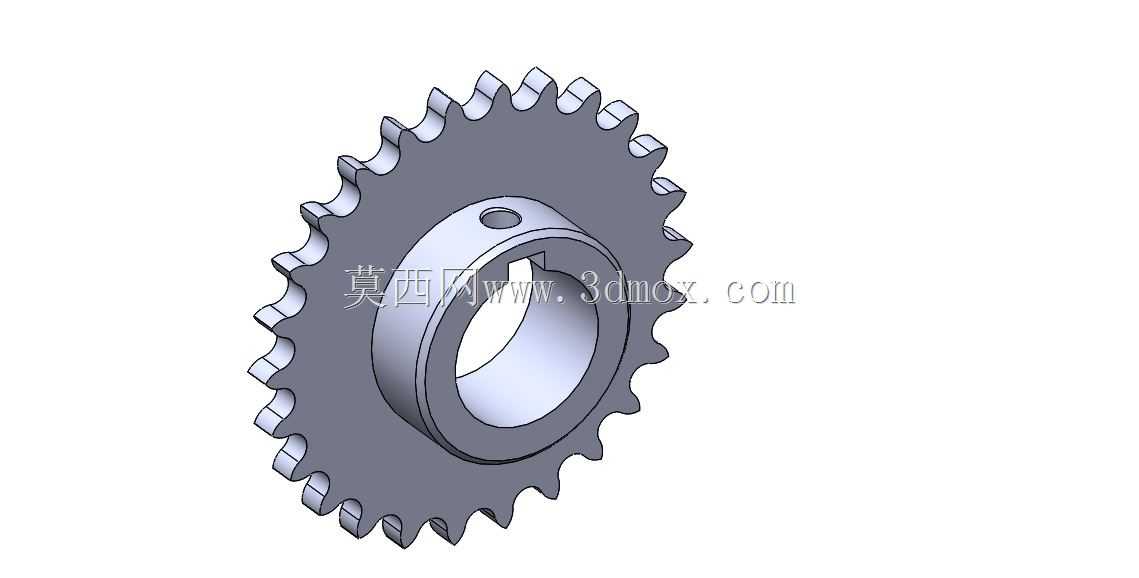

　　从结构设计逻辑来看，这个链轮采用了轮毂与轮齿一体的结构，轮毂部分做了轴向加厚设计，能提升和传动轴配合段的接触长度，避免传动过程中出现轮毂偏摆、轴孔磨损过快的问题；轮毂上开设的径向顶丝孔，是用来在轴孔与传动轴完成配合后，拧入紧定螺钉实现周向和轴向的双重固定，适合轻载、转速不高、不需要频繁拆卸的传动场景，相比键连接的形式，这种顶丝固定的结构加工工序更少，装配调整更便捷，能缩短现场安装调试的周期。轮齿部分的齿形采用了标准三圆弧一直线的滚子链链轮齿形，齿廓曲线经过拟合优化，能保证链条滚子顺利进入和退出啮合位置，减少啮合过程中的冲击、卡滞和附加动载荷，降低传动过程中的噪音和齿面磨损速率，齿顶部分做了小圆角过渡，避免齿尖应力集中出现崩齿问题，同时也能防止链条在啮合过程中被齿尖剐蹭损伤。

　　在安装边界与尺寸适配方面，这类链轮的轴孔尺寸需要和配套的传动轴直径做严格的公差配合，一般采用H7/k6的过渡配合，既能保证装配时的同轴度要求，也不会出现过盈量过大导致装配困难的问题；轮毂的轴向长度需要和轴上的安装位长度匹配，保证紧定螺钉能正好顶在轴上的定位凹坑位置，避免螺钉顶在光滑轴面上出现锁紧失效、链轮轴向窜动的问题。轮齿的节距、齿数、滚子直径参数需要和配套链条完全匹配，一旦参数不匹配，会出现啮合干涉、跳齿、链条快速磨损甚至断裂的故障；链轮的齿顶圆直径、齿根圆直径需要控制在标准公差范围内，齿根圆直径过小会导致链条滚子无法落到齿根位置，传动时啮合位置上移，链条张紧力异常增大，齿根圆直径过大则会导致啮合间隙过大，传动过程中出现冲击和异响。

　　实际应用中，这类链轮在安装前需要检查齿面是否有加工毛刺、轴孔内是否有切削残留，装配时需要保证两个配对链轮的端面共面度偏差在允许范围内，避免出现链条偏磨、侧边掉链的问题；传动运行过程中，需要定期检查链轮齿面的磨损情况，当齿面磨损量超过原齿厚的15%时就需要及时更换，避免出现断齿导致的传动失效。和多排链轮相比，这种单排结构的链轮重量更轻，转动惯量更小，适合中小功率的传动场景，在小型输送线、包装设备辅传动、农机轻载传动部位都能见到这类结构的应用，设计时还可以根据实际传动的扭矩大小，调整轮毂厚度、齿宽参数，在满足强度要求的前提下尽可能控制零件重量，降低传动过程中的转动惯量损耗。
