轧机用双排大行程弹簧接触探针结构

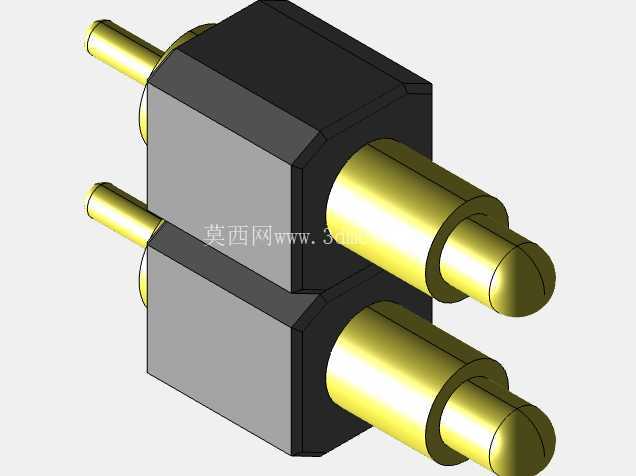

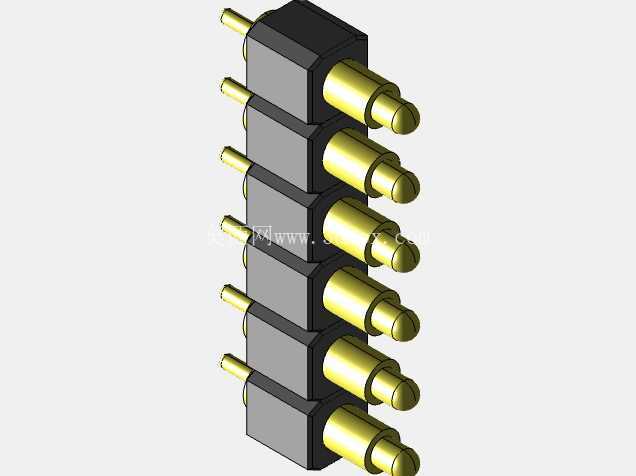

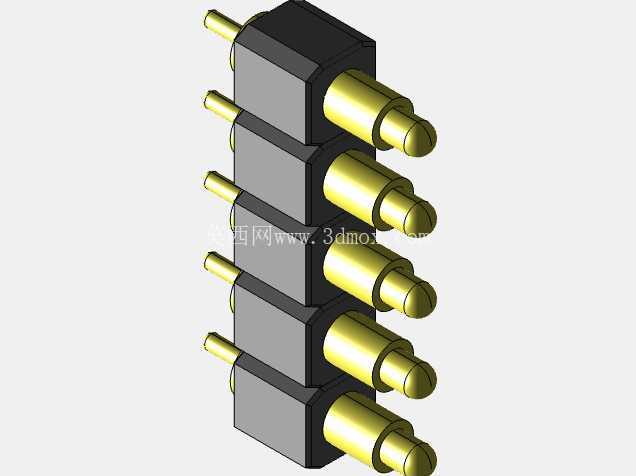

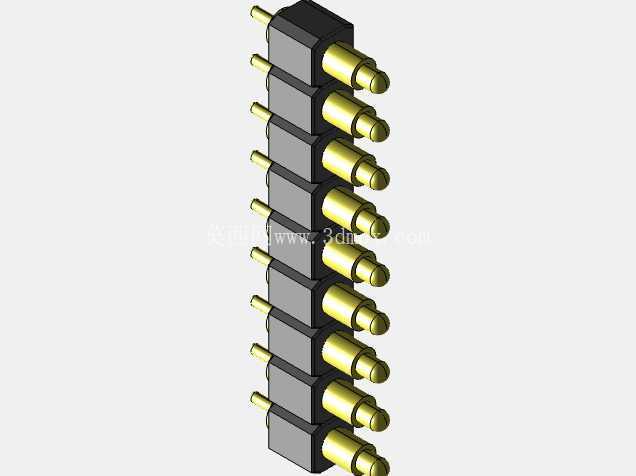

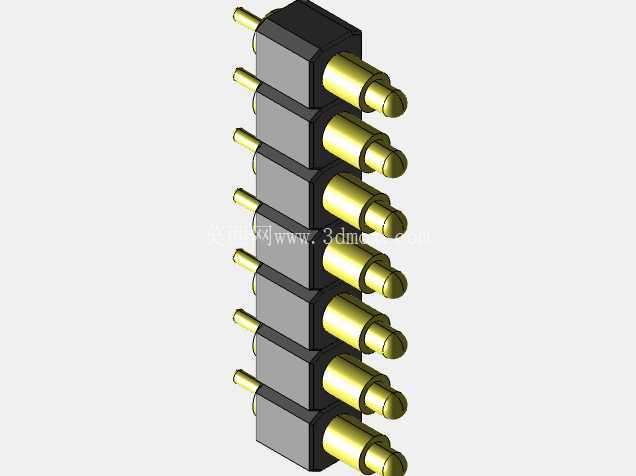

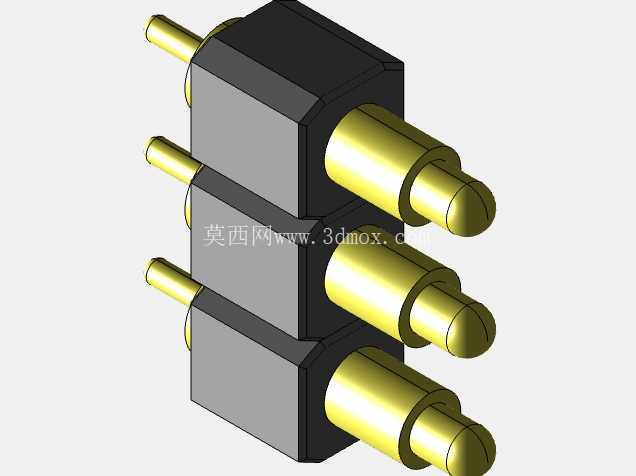

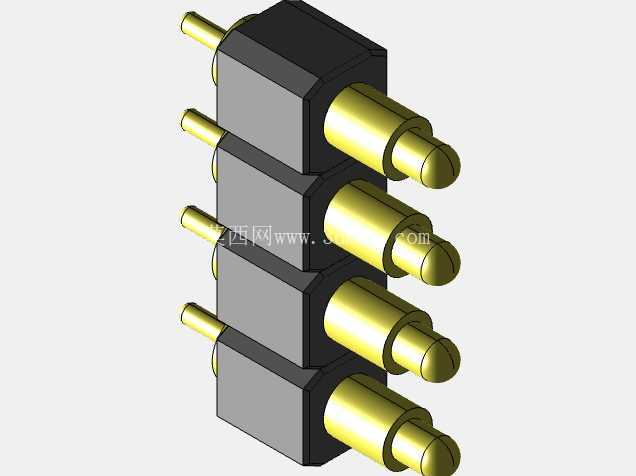

　　在冶金轧机的电气检测与信号传输回路中，这类双排弹簧触点属于高频工况下的核心接触部件，主要承担轧机辊缝检测、工位到位信号反馈、大电流临时导通的连接功能，区别于普通消费电子类的弹簧探针，轧机工况下的触点需要承受轧制过程带来的持续振动、瞬时冲击载荷，同时还要兼顾接触电阻的稳定性，避免因接触不良引发的检测信号失真、控制回路误动作问题。从结构设计来看，该触点采用双排并列布局，单组触点由绝缘基座、镀金接触柱塞、内置压缩弹簧三个核心部分组成，绝缘基座选用耐温耐磨的工程塑料材质，通过模内注塑的方式固定两个独立的柱塞腔体，腔体内部做了导向筋设计，避免柱塞在伸缩过程中出现偏磨、卡滞的问题，两个腔体之间预留了足够的绝缘爬电距离，能够满足轧机现场低压控制回路的绝缘要求。接触柱塞采用头部圆弧形设计，这种结构能够在对接面存在小幅角度偏差时，依然保证足够的接触面积，降低接触电阻的波动范围，柱塞表面做了镀金处理，一方面是提升表面导电性能，另一方面是增强耐磨与抗腐蚀能力，适配轧机现场多粉尘、少量乳化液飞溅的使用环境，柱塞尾部做了限位翻边结构，与基座腔体的内止口配合，防止柱塞在弹簧弹出力作用下脱出基座。内置弹簧选用不锈钢材质，经过强压处理保证长期压缩状态下的弹力衰减率控制在合理范围，弹簧的预紧力经过匹配设计，既能够保证接触时的足够正压力，降低接触电阻，又不会因为弹力过大导致对接时的插入阻力过高，影响现场装配与检修的操作效率。从安装边界来看，该触点的绝缘基座为方块式结构，侧面做了小角度切边，既可以嵌入安装到对应的检测支架安装槽内，也可以通过点胶或者侧面顶丝的方式完成固定，基座的整体厚度控制在紧凑范围内，不会占用过多的安装空间，适配轧机设备内部狭小的安装点位。柱塞的伸出行程做了冗余设计，能够覆盖对接面因加工误差、装配误差、长期运行磨损带来的间隙变化，保证在全寿命周期内都能维持稳定的接触状态，不会因为对接间隙变大出现接触断开的问题。在实际选型应用中，这类弹簧触点通常配对使用，一侧安装在固定检测支架上，另一侧安装在运动的轧机部件上，当部件运动到指定工位时，两侧触点对接完成信号回路的导通，相比传统的行程开关，这种接触式探针没有机械触发的摆臂结构，抗振动性能更强，在轧机连续轧制的强振动环境下，不会出现误触发或者结构损坏的问题，同时接触导通的响应速度更快，能够适配高速轧机的工位检测需求。设计建模过程中，需要重点关注柱塞与基座腔体的配合间隙，间隙过小会导致热胀冷缩或者粉尘进入后出现卡滞，间隙过大则会导致柱塞晃动，接触位置偏移，影响导电稳定性；同时要校核弹簧的压缩行程，保证柱塞在最大压缩量时，弹簧不会出现并圈失效，在最小压缩量时依然能提供足够的接触正压力；另外基座的绝缘材质选型需要匹配现场的环境温度，轧机周边的环境温度通常高于常温，普通塑料在长期高温下会出现变形，导致腔体尺寸变化，影响柱塞的正常伸缩。这类触点除了应用在轧机设备上，也可以适配其他存在强振动、需要频繁对接导通的工业设备场景，比如自动化生产线的工位信号传输、大型工装夹具的回路连接、重型设备的可拆卸电气连接点位，在建模时需要将内部弹簧的伸缩状态做可配置的参数化设计，方便根据不同的安装间隙调整柱塞的伸出长度，同时将基座的安装尺寸做参数化关联，适配不同安装支架的开孔尺寸要求，减少后续变型设计的重复建模工作量。
