工业用桁架支撑结构储料罐体设计

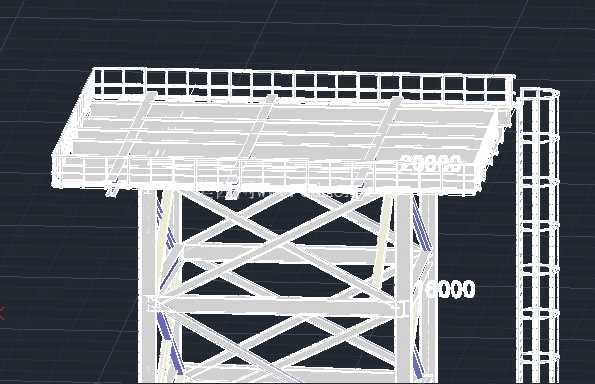

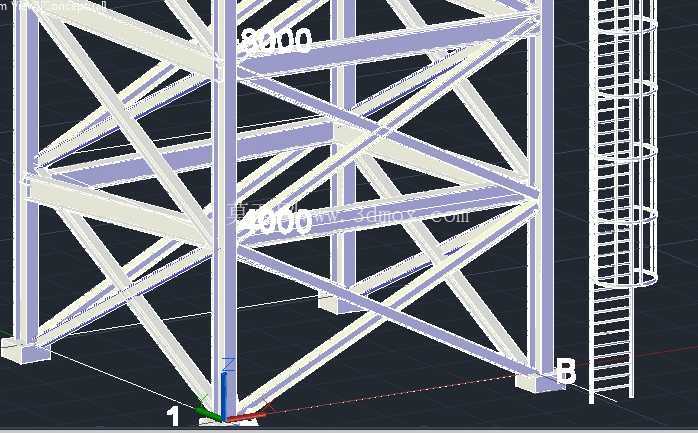

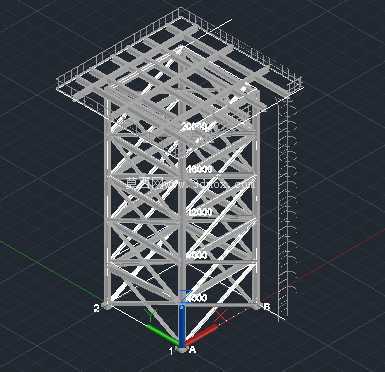

　　在化工原料中转、市政污水处理、农业散料存储这类现场工况里，落地式储罐往往受场地积水、地面沉降、物料装卸高度差的限制，很难直接适配生产线的进料口高度，带桁架支撑的结构式储罐就是针对这类场景做的定向结构设计。整个设备的核心承载逻辑是把罐体的满载载荷通过底部的桁架支撑柱均匀传递到预埋基础上，避免罐体直接接触地面带来的腐蚀、浸泡问题，同时抬高的罐体底部可以直接对接出料管路、输送泵组，不需要额外搭建物料提升架，减少现场安装的配套工程量。从结构设计的角度看，上部操作平台的护栏采用了等间距竖杆加顶部横杆的排布，竖杆间距控制在110mm以内，符合工业操作平台的安全防护间隙要求，平台表面预留了防滑纹路的安装位，现场装配时可以直接铺设花纹钢板或者钢格栅，不需要二次切割开孔。侧面的直爬梯每一级踏步的间距统一设置为300mm，爬梯和主桁架的连接点采用了螺栓铰接的设计，既可以抵消罐体满载时的微小形变带来的连接应力，也方便后期检修时单独更换爬梯段，不需要整体切割焊接。桁架部分的斜撑采用了交叉排布的形式，每一根斜撑的角度都经过受力校核，能够抵消侧向风载、物料偏载带来的扭矩，避免支撑结构出现侧向失稳，主支撑柱的底部预留了地脚螺栓的连接孔位，孔位的排布间距和常规的混凝土预埋锚栓规格匹配，现场安装时不需要重新扩孔。从尺寸边界来看，整个设备的总高度控制在6000mm，上部平台的宽度为20000mm，这个尺寸既可以满足单台50立方级罐体的安装需求，也可以在平台上预留2-3人的操作空间，方便日常巡检、阀门操作、管路维护，设备的最大外轮廓尺寸没有超出常规货运车辆的限高限宽要求，整体可以分段拆解运输，到现场后通过高强螺栓拼接，不需要大型吊装设备长时间驻场。设计时还考虑了不同物料的存储适配性，支撑结构的所有连接节点都做了倒角处理，避免应力集中，罐体和支撑平台的连接位置预留了缓冲垫片的安装槽，可以根据存储物料的密度、振动特性调整缓冲垫的厚度，减少物料装卸时的振动传递到支撑结构上，延长整体结构的疲劳寿命。在实际使用场景中，这类结构式储罐可以存储液态的化工原料、市政处理后的中水、农业用的液态肥，也可以适配加装内衬后存储颗粒状的散料，上部平台可以根据需求加装人孔、呼吸阀、料位计的安装支座，不需要在现场额外焊接支座破坏平台的防腐层。整个结构的建模过程中，所有的型材规格都采用了国标通用的H型钢、角钢规格，没有定制化的异形截面，后期采购加工时可以直接从型材市场下料，不需要开模定制，有效控制加工成本，每一个连接节点的螺栓规格、数量都做了明确的排布，加工时可以直接按图下料钻孔，减少现场配钻的工作量。针对户外使用的场景，结构设计时还预留了防腐涂装的厚度余量，所有型材的表面都预留了0.2mm的涂装层厚度空间，后期做喷砂除锈、环氧富锌底漆、聚氨酯面漆的涂装工艺时，不会出现装配间隙过小导致的漆面脱落问题。爬梯和平台的连接位置还预留了安全护笼的安装孔位，如果现场的安装高度超过国家安全规范要求，可以直接加装护笼，不需要重新在爬梯上钻孔破坏结构强度。
