带工作指示灯的12V单路继电器控制模块

项目分类:继电器 发布时间:2024-11-12 ID:790942
  • 带工作指示灯的12V单路继电器控制模块
  • 带工作指示灯的12V单路继电器控制模块

  在低压工控回路、小型自动化装置、DIY电子控制项目里,12V继电器模块是极为常用的通断执行部件,很多场景下需要直观判断继电器是否处于吸合状态,这款带指令指示灯的12V继电器模块,就是针对这类实际需求做的板载集成设计。从实际应用场景看,这类模块常被用在单片机IO口扩展控制、小型负载回路的弱电控制强电场景,比如智能家居的灯光回路通断、小型设备的电源切换、实验台架的负载投切,不需要额外外接状态指示元件,就能直接在模块上观察工作状态,排查线路故障时不用反复测量触点电位,看指示灯状态就能快速判断控制回路是否正常输出触发信号。

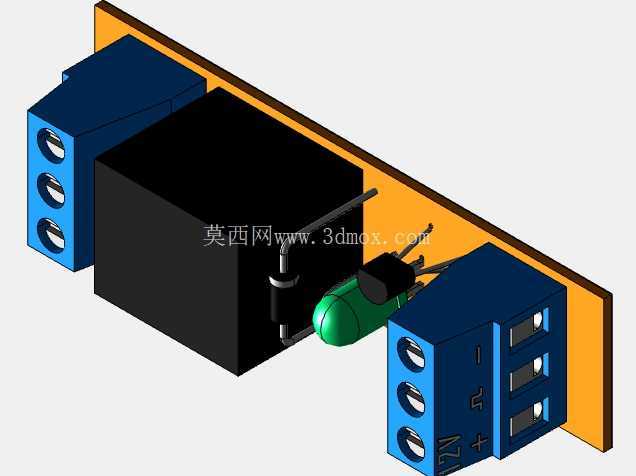

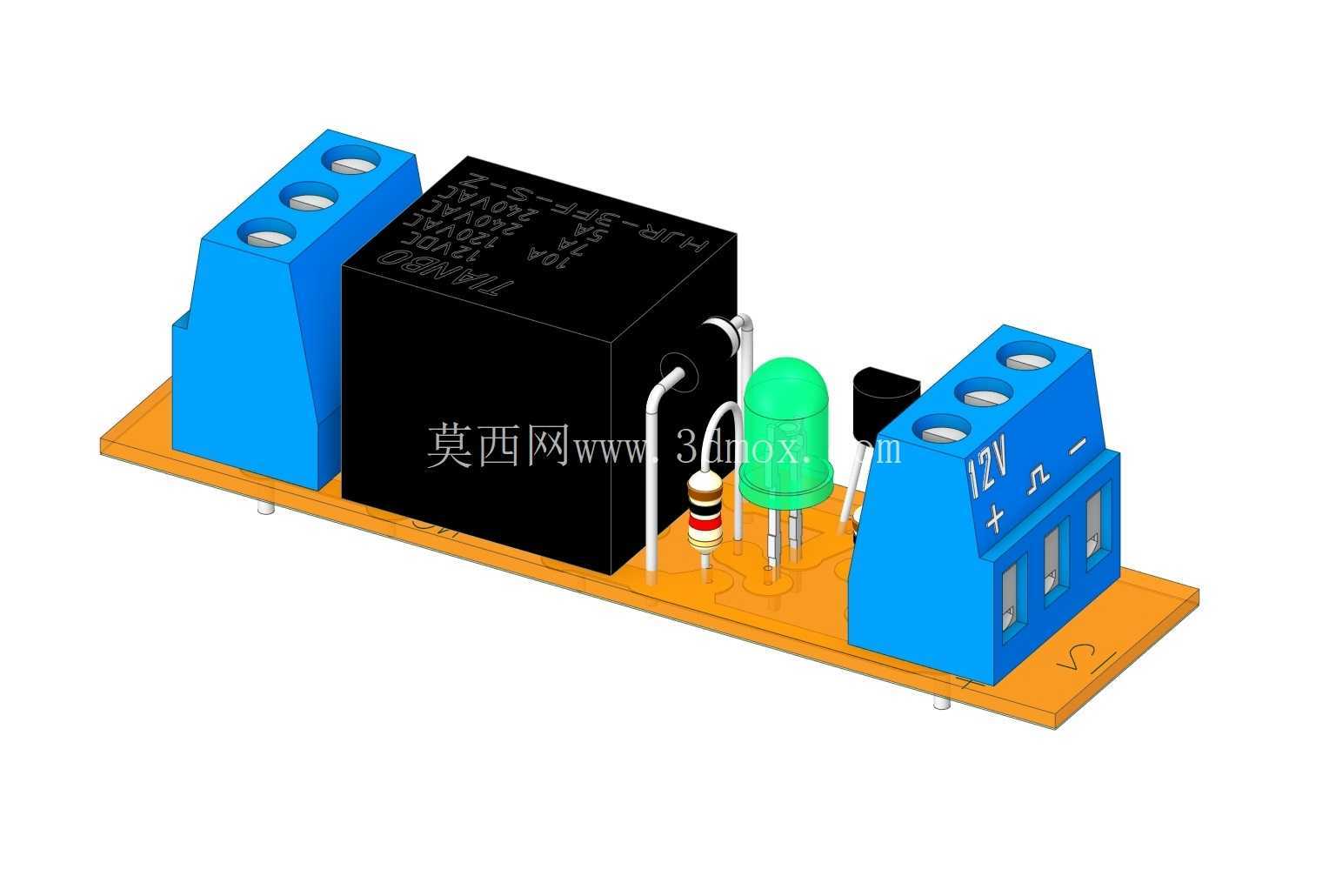

  从功能特性上看,模块板载了12V规格的电磁继电器,输入端预留了螺丝式接线端子,分别对应电源正负极、触发信号接入端,输出端同样采用大间距的蓝色螺丝接线端子,可直接接入被控负载回路,不需要额外焊接引线,现场接线效率更高。板载的绿色发光二极管串联限流电阻直接并联在继电器线圈回路两端,当线圈得电继电器吸合时,指示灯同步点亮,失电时指示灯熄灭,状态反馈没有延迟,不会出现触点粘连但指示灯误指示的情况。模块上还预留了续流二极管的安装位,实际装配时可直接在继电器线圈反向并联续流二极管,吸收线圈断电时产生的反向电动势,避免反向电压击穿前端的控制元件,比如单片机IO口、三极管驱动电路,这部分设计是考虑到实际工控场景里的浪涌防护需求,减少外接元件的布线麻烦。

  设计思路上,整个模块采用单层环氧玻纤PCB作为载板,所有元件采用直插封装,既适合工厂批量波峰焊生产,也适合电子爱好者手工焊接装配,元件布局上把高低压回路做了物理间距分隔,输入端的低压控制侧和输出端的负载侧分别布置在PCB板的两端,中间放置继电器本体作为电气隔离,避免高压侧的干扰串入低压控制回路,接线端子采用大间距的5.08mm规格蓝色接线座,相比更小间距的端子,爬电距离更大,接12V或者更高的交流负载时绝缘可靠性更好,拧线时也更方便操作,不需要太精细的操作就能把多股铜线牢牢压接在端子内。PCB板的边缘预留了两个对称的安装固定孔,孔径适配M3的螺丝,可直接固定在设备的安装梁、塑料壳体的安装柱上,不需要额外做固定支架。

  外形尺寸与安装边界方面,整个模块的长度适配常规继电器的安装空间,宽度控制在两个接线端子加继电器本体的尺寸范围内,安装孔的中心距按照常用的小型模块安装规范设计,替换同规格的无指示灯继电器模块时,不需要重新在安装面板上打孔,直接替换即可。PCB板的厚度采用1.6mm的常规厚度,焊接完所有元件后,最高的元件是继电器本体,高度不超过18mm,指示灯的高度略低于继电器,安装在壳体内时不会和壳体上盖产生干涉,接线端子的进线口方向和PCB板平面平行,接线时导线从模块侧面接入,不会额外占用模块上方的空间,适合在紧凑的设备腔体内安装。实际选型使用时需要注意,继电器触点的额定电流要匹配被控负载的启动电流,感性负载比如小型电机、电磁阀类负载,要预留足够的电流余量,避免触点拉弧烧蚀,模块的触发信号电平匹配12V直流电平,如果用5V的单片机控制,需要额外增加三极管驱动电路,不能直接用IO口驱动继电器线圈,防止IO口输出电流不足导致继电器无法可靠吸合。模块上的电阻、电容、二极管都采用通用的直插元件规格,后期维修更换时不需要找特殊规格的备件,普通电子市场就能买到同参数的替换件,维护成本更低。
