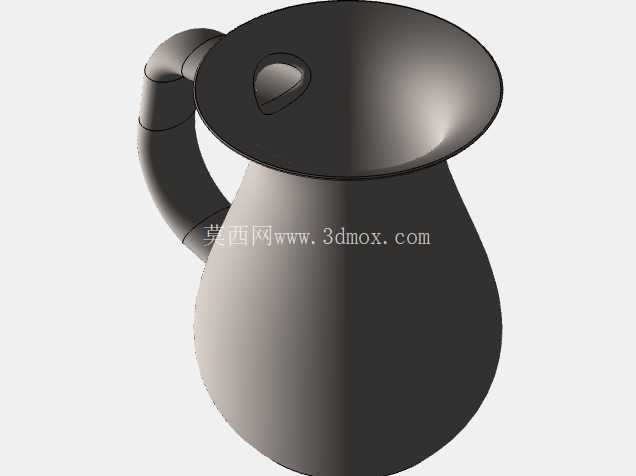

带侧柄宽口储水罐曲面造型设计

　　这款带侧柄的宽口储水容器，在日常民用场景中可适配厨房储水、茶室分茶、户外露营储水等多类使用需求，区别于常规直筒型储水具，其鼓腹收颈的造型在同等占地面积下能实现更大的储液容积，同时宽外翻口的设计既方便倾倒液体时避免沿壁流挂，也能适配不同规格的通用密封盖，无需单独开模定制配套封盖，降低后续量产的配件采购成本。从结构设计逻辑来看，整体壳体采用等壁厚曲面构建，壁厚取值参考日用注塑容器的通用标准，控制在1.8-2.2mm区间，既保证壳体受外力挤压时的结构刚性，避免盛装高温液体时出现侧壁变形，也不会因壁厚过大导致注塑成型时出现缩痕、冷却不均等工艺缺陷。侧柄与罐体的连接位置做了渐变过渡处理，没有采用生硬的直角拼接，一方面是避免连接处出现应力集中，长期手持承重后出现连接位开裂，另一方面曲面过渡的结构在注塑脱模时能减少倒扣量，简化模具抽芯结构，降低模具加工复杂度与后期生产的脱模不良率。罐盖位置的内嵌式凹陷提钮，没有采用外凸式的提手结构，能减少堆叠存放时的空间占用，多个罐体叠放时上罐底部可完全贴合下罐盖面，不会出现滑移倾倒，适配仓储、货架陈列时的堆叠需求，提钮的凹陷深度控制在12mm，边缘做R3圆角过渡，既方便手指扣入提起罐盖，也不会因凹陷过深导致盖面位置积灰、难以清洁。从建模实现的角度来看，整体曲面构建先通过多组截面轮廓线搭建主曲面框架，鼓腹位置的截面轮廓采用曲率连续的样条线拟合，保证侧壁曲面光滑无棱线，光线照射下不会出现突兀的反光断层，满足消费类产品对外观质感的要求；侧柄的曲面采用多截面扫掠构建，柄身的弧度贴合人手握持时的自然弯曲角度，柄身截面做椭圆化处理，长轴方向与握持时的手指施力方向垂直，提升握持时的摩擦力，避免盛装满罐液体时手持打滑。罐体的底部做了内凹式的平底设计，外圈的接触环宽度控制在5mm，既保证放置在平面上时的接触稳定性，不会因底面微小变形出现放置晃动，内凹的结构也能避免底部平面与放置台面形成真空吸附，拿起时不会出现费力的吸附感。宽口外翻边的位置做了加厚处理，翻边厚度比侧壁厚0.5mm，提升口部的抗冲击能力，即使日常使用中出现口部磕碰，也不容易出现崩口、开裂的问题，翻边的下沿做了微小的斜度设计，倾倒液体时液体能沿斜度汇聚流出，不会出现液体沿翻边下沿流到罐体外壁的情况。在安装与适配边界上，罐体的最大外径控制在180mm，总高度含盖为220mm，侧柄外沿到罐体中心的距离为110mm，常规家用橱柜的层板间距、冰箱门侧搁架的尺寸都能适配，不需要预留额外的安装空间；口部的内径为140mm，能适配市面上常规的140mm口径密封盖、滤茶网等通用配件，用户后续更换配件不需要单独找原厂采购，提升使用的便利性。建模过程中对所有曲面连接位置都做了曲率连续检查，没有出现曲面褶皱、曲率突变的问题，所有实体棱边都做了最小R0.5的圆角处理，避免生产过程中出现锐边划伤使用者的情况，也能减少注塑时的应力集中点，提升产品的长期使用寿命。针对不同的使用场景，该模型的曲面结构可以快速调整参数，比如需要更大容积时可以等比例放大鼓腹位置的截面尺寸，需要适配加热使用场景时可以调整壁厚并在底部增加导热金属片的安装位，不需要重新搭建整体曲面框架，能大幅缩短衍生产品的开发周期。
