G1-G1-1/2规格水泵管路连接锁紧接头

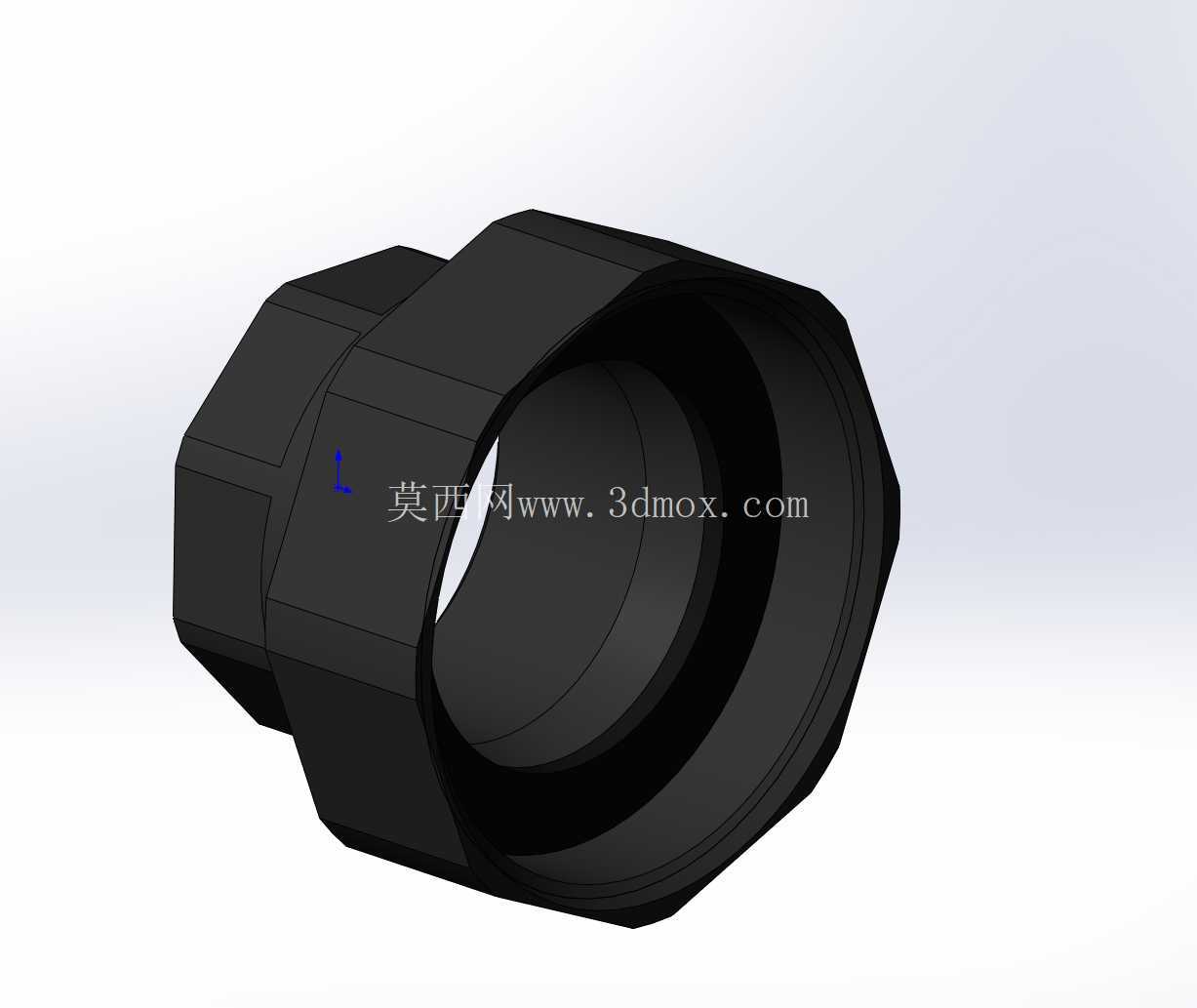

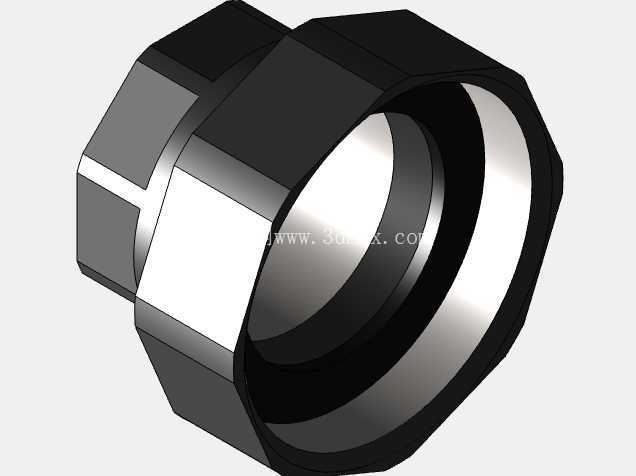

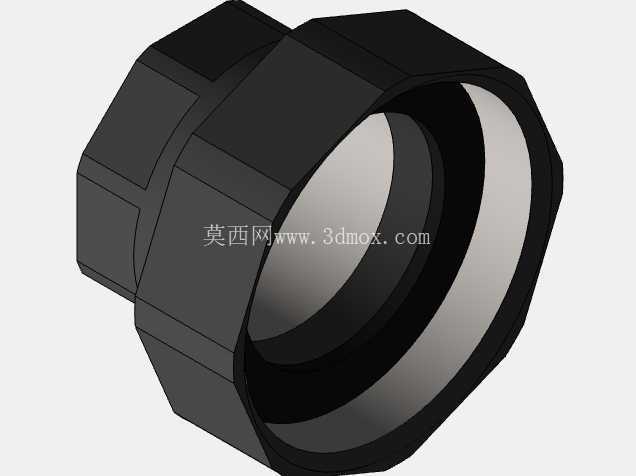

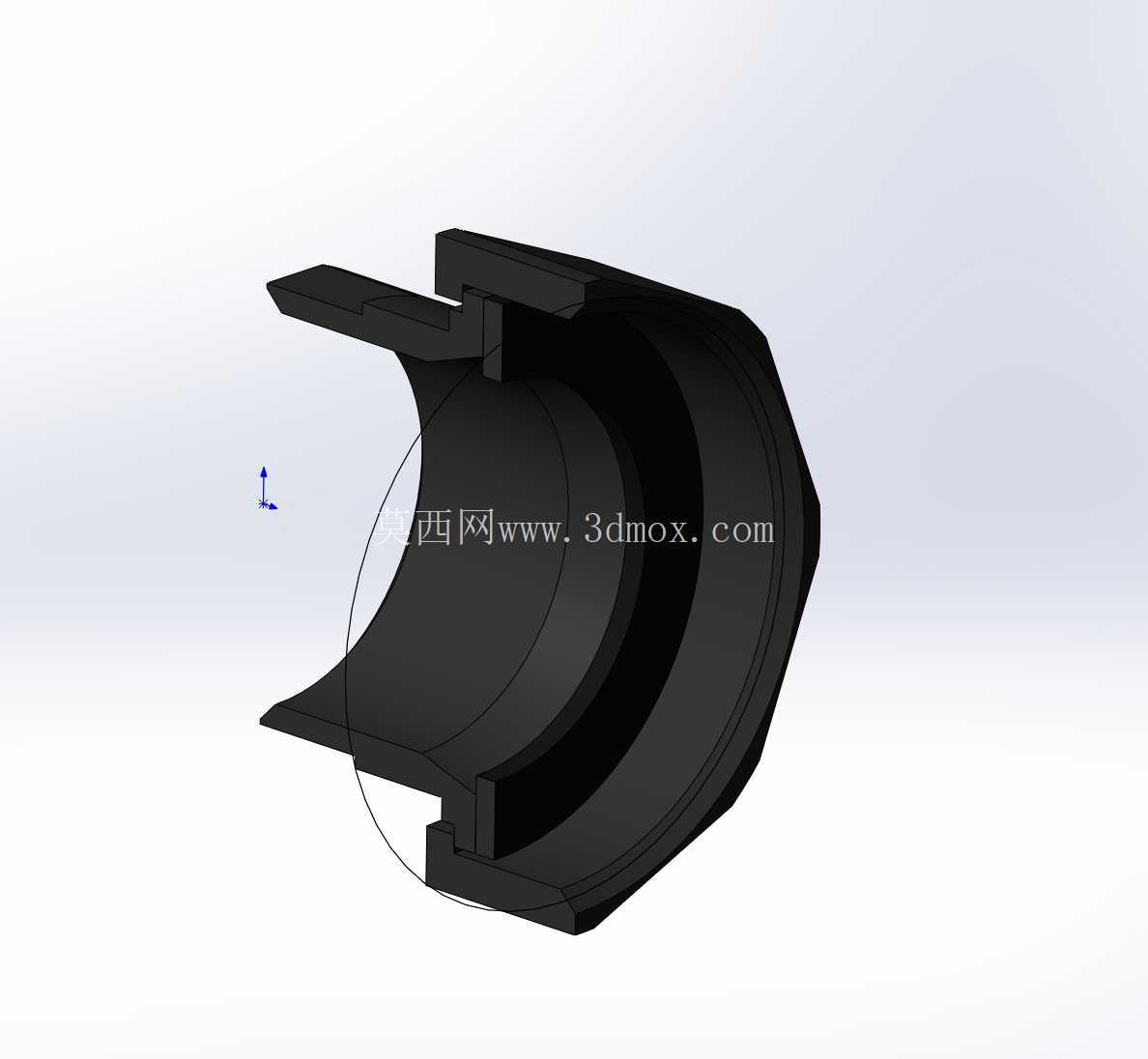

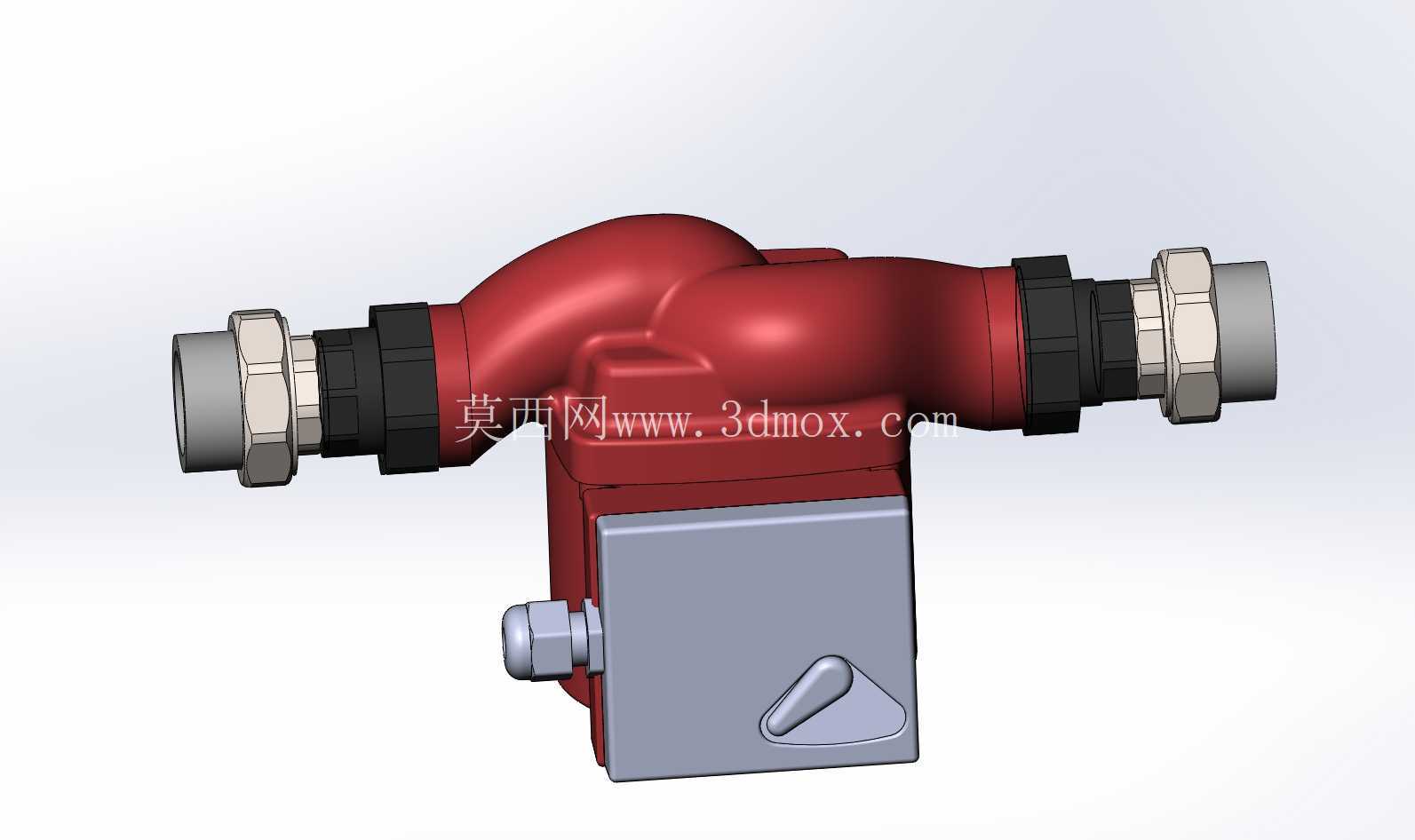

　　在民用供水、小型工业流体输送、暖通循环水系统的管路布设场景中，不同管径的泵体接口与外接管路的过渡连接一直是现场装配的常见痛点，尤其是泵端采用G1内螺纹、外接管路为G1-1/2规格的变径对接场景，普通的变径接头往往无法兼顾密封可靠性与装配便捷性，这款适配25mm通径的泵连接器正是针对这类工况开发的专用连接件。从实际使用场景来看，这类接头主要应用在小型离心泵、家用增压泵、暖通循环泵的出口端转接，当泵体自带的G1内螺纹接口需要对接更大通径的G1-1/2管路时，无需额外搭配多组变径补芯、生料带反复缠绕密封，仅靠该接头即可一次性完成变径对接与锁紧，大幅减少现场管路装配的零件数量，降低多接头串联带来的泄漏风险点。从功能特性上看，该接头采用外六角的主体结构设计，六角对边尺寸匹配常规活动扳手、开口扳手的夹持范围，现场装配时无需定制专用工装，普通管路安装工具即可完成锁紧操作，接头两端的螺纹精度按照普通管螺纹的密封公差要求设计，内螺纹端与泵体G1外螺纹旋合后，配合常规管螺纹密封胶或生料带即可达到1.6MPa以下工况的密封要求，外螺纹端对接G1-1/2规格的内螺纹管路或软管接头，通径部分做了平滑过渡处理，没有突兀的变径台阶，能够减少流体在接头处的局部阻力损失，避免管路变径位置产生紊流、噪音，降低长期运行过程中接头位置的气蚀风险。从设计思路层面拆解，这款接头的建模过程优先考虑了实际装配的干涉边界，六角部分的轴向长度做了严格控制，当接头完全旋入泵体接口后，六角端面与泵体壳体之间预留了足够的扳手操作空间，不会出现扳手无法卡入、锁紧不到位的问题；接头内部的流道做了等通径优化，在满足两端螺纹连接强度的前提下，尽可能扩大内部过流面积，避免变径位置出现通径缩口，影响水泵的实际输出流量；接头的壁厚按照常用铸造黄铜或工程塑料的材料强度做了等强度设计，螺纹根部的应力集中位置做了小圆角过渡，避免长期受管路应力、流体压力冲击出现开裂问题。从安装边界来看，该接头的最大外轮廓为六角结构的外接圆直径，装配时需要在接头径向预留不小于该直径1.2倍的操作空间，轴向方向上，接头旋合后的总长度需要纳入管路总装的尺寸链计算，避免对接管路时出现长度偏差导致的强行装配，减少管路对接产生的内应力；接头两端的螺纹旋合长度按照管螺纹标准的有效啮合长度设计，既不会因为旋合过短导致密封不足、螺纹脱开，也不会因为旋合过长导致装配到位后螺纹仍有冗余、浪费轴向安装空间。在实际选型过程中，结构设计人员需要提前核对泵体接口的螺纹规格、外接管路的通径需求，确认该接头的通径流量满足系统的设计流量要求，同时根据输送介质的特性选择对应材质的成品件，比如输送常温清水可选用常规黄铜材质或PP工程塑料材质，输送带有弱腐蚀性的流体则需要匹配对应耐腐材质的同结构接头。建模过程中，这类接头的参数化建模需要重点关注螺纹的收尾位置、六角部分的倒角处理、内部流道的过渡曲面，避免模型导入装配体后出现干涉、螺纹配合错位的问题，同时要预留好密封件的安装槽位，如果采用端面密封的结构，需要在接头贴合泵体的端面位置设计适配O型圈的密封槽，进一步提升密封可靠性，减少对螺纹密封的依赖。
