集成截止阀功能的管路流体过滤装置

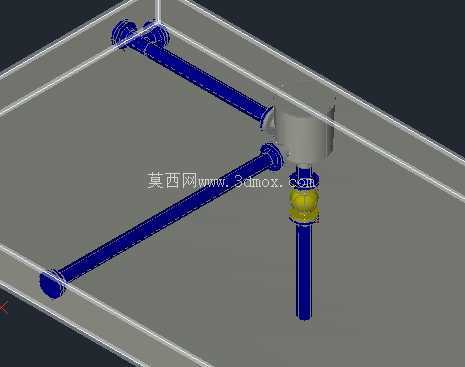

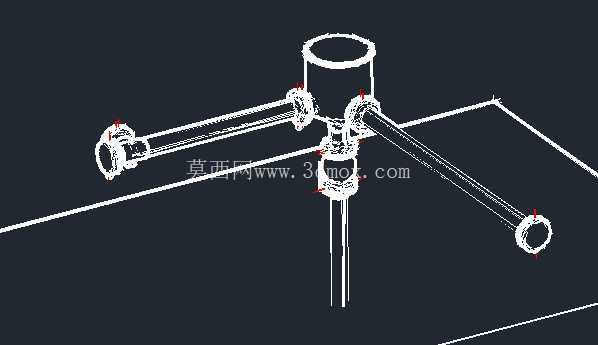

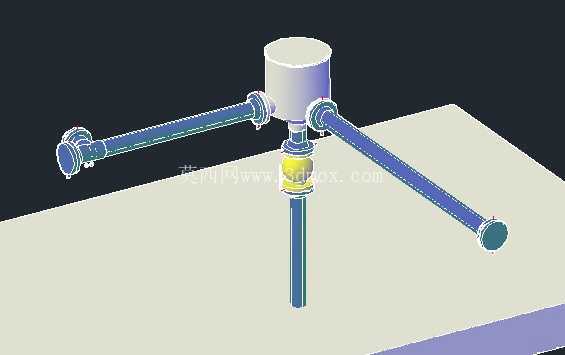

　　在民用供水、化工流体输送、暖通循环、液压动力等各类涉及流体介质传输的管路系统中，杂质碎屑的存在始终是影响下游设备寿命、造成管路堵塞、引发密封失效的核心诱因之一，常规独立安装的过滤器与截止阀需要分别预留安装空间、配对法兰与密封垫片，不仅增加了管路沿程阻力，也提升了现场安装的对齐难度与泄漏风险，这款将过滤功能与阀门截流功能集成的一体式装置，正是针对这类工程痛点完成的结构设计。从结构布局来看，装置采用上下直通式的管路对接逻辑，两端蓝色段为标准管路连接端，可根据实际管路规格适配法兰、卡套、螺纹等不同连接形式，中间球形腔体为核心过滤单元的容纳空间，上部旁通的蓝色阀组为截流调节结构，整体安装时无需额外预留阀门与过滤器之间的直管段要求，相比分体式安装可节省约30%的轴向安装空间，对于布局紧凑的设备内部管路、楼宇管井等空间受限场景的适配性更强。过滤单元采用球形壳体设计，相比传统筒式过滤器，球形结构在同等壁厚下可承受更高的管路工作压力，内部可适配不同精度的金属滤网或烧结滤芯，介质从上端管路进入装置后，先经过旁通阀的通流截面调节流量，再进入球形过滤腔，流体穿过滤芯时，焊渣、金属碎屑、泥沙、密封带残段等固态杂质被拦截在滤芯内侧，过滤后的洁净介质从下端管路流出，直接供给下游的泵体、换热单元、精密控制阀、执行机构等设备，避免杂质进入配合间隙造成部件卡涩、磨损或者流道堵塞。旁通的阀门结构采用旋转式截流设计，阀杆处设置多重密封结构，可在不停机状态下实现管路的通断控制，当需要清理滤芯时，只需关闭上下端的隔离阀（若管路设置）或者直接通过该集成阀截断上游来流，即可打开球形腔体的快开结构取出滤芯进行冲洗或者更换，无需拆解整段管路，大幅降低日常维护的工作量与停机时间。设计过程中重点考量了流道的平顺性，阀腔与过滤腔的连接位置采用大圆角过渡，避免直角结构造成的流道突变与局部紊流，降低介质流动过程中的压力损失，经流场仿真验证，在额定通流工况下，该装置的沿程阻力系数比同通径的分体式阀滤组合低15%左右，可有效降低输送泵的扬程损耗，减少系统运行能耗。安装边界方面，装置的重心集中在球形过滤腔的中心轴线上，安装时只需保证两端连接管路的同轴度偏差不超过1mm，即可避免连接位置出现附加应力，旁通阀的操作手柄预留了足够的操作空间，无需额外加装加长杆即可完成手动开关操作，装置整体可支持水平、垂直等不同安装方向，适配不同走向的管路布局需求。在实际工况适配中，可根据输送介质的腐蚀性、工作温度、压力等级更换壳体材质与密封件，满足清水、液压油、低腐蚀性化工介质等不同流体的使用需求，过滤精度可根据下游设备的防护要求在10目到200目之间灵活选配，兼顾通流能力与过滤效果。
