木工方槽开孔切削工装结构设计

　　在木工作业、薄板金属修边以及塑料件开槽工序里，方形或矩形内槽的加工一直是现场比较棘手的环节。普通圆孔钻头只能加工回转轮廓，铣削方槽又需要多次走刀、换刀或者依赖数控设备，对于装修现场、小型维修班组和教学实训场景来说，频繁调用加工中心并不现实。这套方形切割工具的结构，正是针对“一次进给直接带出方正槽口”的需求展开，把传统需要划线、凿修、清角的多步操作压缩到一次装夹走刀内完成。

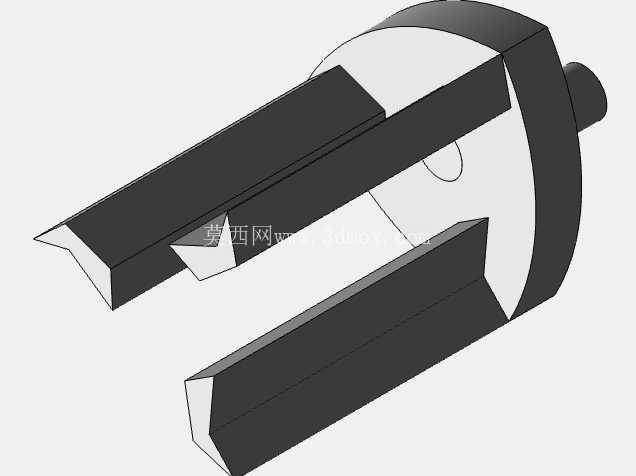

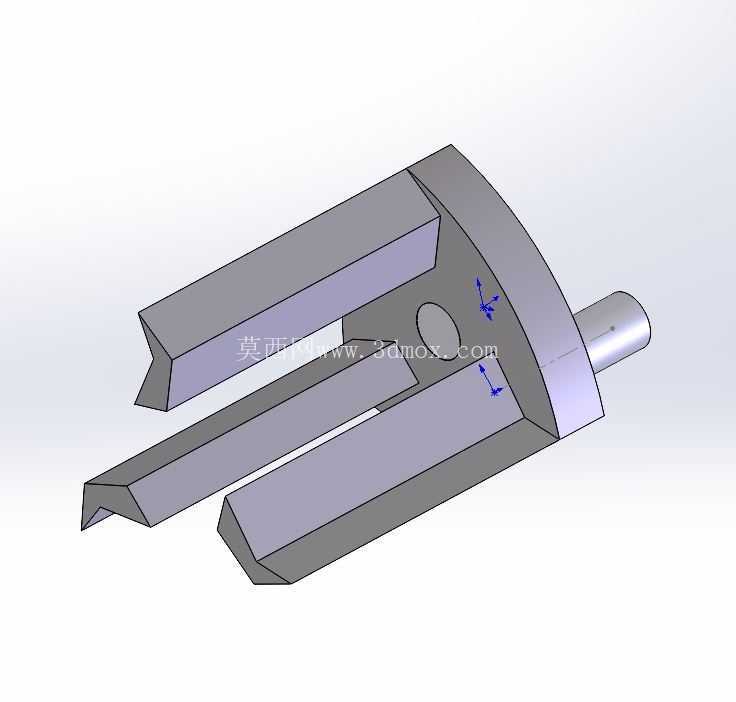

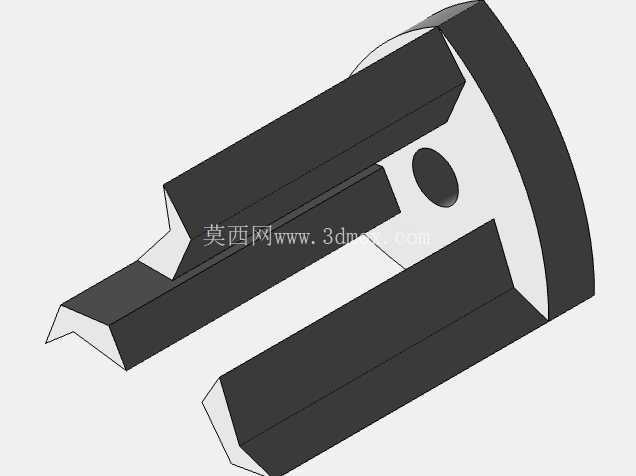

　　从整体构型看，工具尾部保留了标准圆柱夹持柄，用来接入手电钻、台钻或者低速动力头。柄部直径按常见钻夹头夹持范围选取，轴向长度留出足够装夹深度，避免高速旋转时出现摆振。前端工作部分采用三刃叉式布局：三片切削臂沿圆周均布，臂体向外延伸后在端部形成带斜角的切削刃，刃口轮廓经过偏心排布，旋转扫掠后能够合成接近方形的加工边界。中间圆盘基体承担连接与排屑过渡，盘面上预留的小孔可用于减重、观察或者安装定位附件。

　　设计思路上，方孔加工的核心矛盾在于“旋转运动如何生成直线边”。工程上常用的解决方式有两类：一类是依靠莱洛三角形等定宽曲线配合浮动夹持，使刀具在自转的同时产生小幅公转摆动；另一类则是利用多刃尖点周期性刮削侧壁，再由后续刃口修整出近似直边。本结构更接近后者，三枚长臂刃在旋转中交替切入材料，端部尖角负责刮出四角位置，臂侧刃则对槽壁进行连续修光。为了让槽底平整，臂体下表面设计成与进给方向垂直的支撑面，加工时该面贴近已加工底面，起到限位和稳定姿态的作用，减少刀具倾斜造成的喇叭口。

　　切削臂的截面采用带斜度的棱柱形态，而不是简单矩形条。这种处理有两方面考虑：其一，臂体朝向排屑方向的斜面可以引导木屑、金属碎屑向槽口外流动，避免碎屑在封闭槽内反复挤压，造成功耗上升和表面烧焦；其二，斜截面在保证根部抗弯强度的同时，减轻了悬臂端质量，降低旋转惯量，对小型手电钻的轴承和夹持机构更友好。臂与中央圆盘交接处做了加厚过渡，因为这里是弯矩最大的位置，若根部截面突变，长时间切削硬木或薄铝板时容易产生疲劳裂纹。

　　实际使用中，工具的加工边界由切削臂的回转包络决定。选型时需要重点关注三个尺寸：一是夹持柄直径，必须与现场钻夹头的夹持范围匹配，过细会夹不紧、过粗则无法装夹；二是切削臂展开后的方形包络边长，该尺寸直接对应可加工方槽的名义宽度，槽深则受臂体轴向高度限制，过深的槽需要分层次进给或者改用加长版本；三是中央圆盘外径，圆盘在切入后会进入槽内，其外圆不能大于方槽内切圆，否则会刮伤已加工侧壁。安装时先在工件表面划线定位中心，可借助中心冲打出浅坑，防止刀具入刀时游走；若加工薄板，下方应垫废木料，避免出口崩边。

　　功能特性方面，三刃均布结构相比单刃方孔钻，切削力更均衡，每转内有三次切削冲击，振动频率提高但单次冲击幅值减小，手持作业时手感更稳。刃口角度针对木材和软金属兼顾设计：木材纤维需要较锋利的楔角以剪断纤维，而铝、塑料等材料则要求刃口有一定强度防止崩刃，因此模型中刃口采用折中角度，并在刃背留出小后角，减少与已加工面的摩擦。对于金属加工场景，建议降低转速并加注切削液或采用酒精冷却铝材，防止切屑粘结在刃口上；木材加工则可适当提高转速，利用高速切削获得更干净的切口。

　　从结构设计评审角度看，这类工具的薄弱环节集中在悬臂根部和柄部连接过渡。建模时需要重点检查臂根圆角、圆盘与柄部的同轴度，以及三刃的动平衡余量。若用于批量加工，可在圆盘上对应每枚臂的位置做去重处理，让质心落在回转轴线上，降低高速旋转的离心振动。排屑空间同样不能忽视，三臂之间的通道宽度决定了碎屑能否顺利排出，通道过窄会在加工湿木或塑料时发生堵屑，迫使刀具频繁退出清理。

　　应用场景上，这类方形切割工具常见于木门安装锁舌槽、家具方榫开孔、电气面板矩形开孔、塑料壳体方孔修配等工序。相比传统凿子加工，它对操作者技能依赖更低，槽口一致性更好；相比数控铣削，它不需要编程和工装准备，适合现场快速作业。建模时把夹持柄、切削臂、排屑斜面和刃口参数做成可调特征，后续只需修改臂长、包络边长和柄径，即可派生不同规格的系列化工具，满足从十几毫米小型榫槽到几十毫米面板开孔的不同需求，这也是该结构在工装设计层面具备延伸价值的地方。
