工业密封防护金属盒体结构设计

　　这款盒体结构主要面向交流稳压、变配电配套以及工业现场电气元件封装场景，可作为功率模块、滤波组件、陶瓷绝缘件或接线端子组的外部承载腔体。在车间配电、产线稳压柜、户外临时供电单元以及存在粉尘、油雾的工业环境里，裸露的电气连接件很容易因积灰、凝露或意外触碰出现绝缘下降，盒体把核心元件封闭在独立腔体内，既留出接线操作空间，也通过周边连续紧固件把盖板压紧，形成稳定的密封边界。

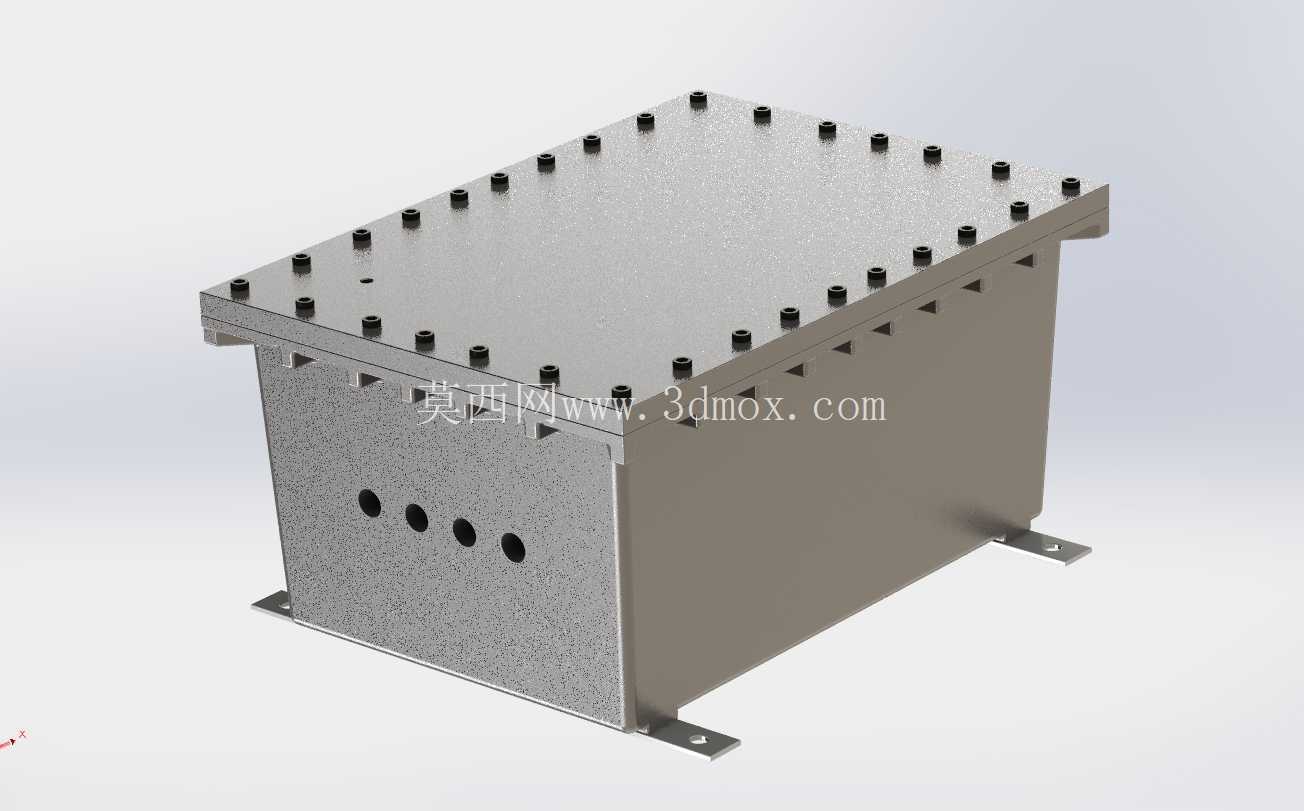

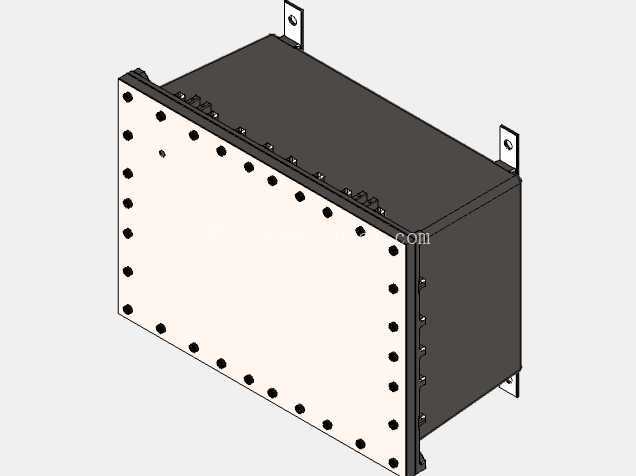

　　从结构布局看，盒体采用矩形深腔形式，主体侧壁与底板构成容纳空间，顶部为整块平盖板。盖板四周布置了密集的紧固点，螺栓沿长边和短边均匀排布，间距没有出现局部过大的情况，这样在压紧密封垫时，盖板各段受力更连续，不会因中间区域压不实而出现翘边。对需要兼顾防尘、防溅的腔体来说，仅靠四角螺钉往往无法让长边上的密封面均匀贴合，密集点位虽然增加了装配工时，但能明显改善密封可靠性，尤其在盒体长宽比较大时，这种布置更有必要。

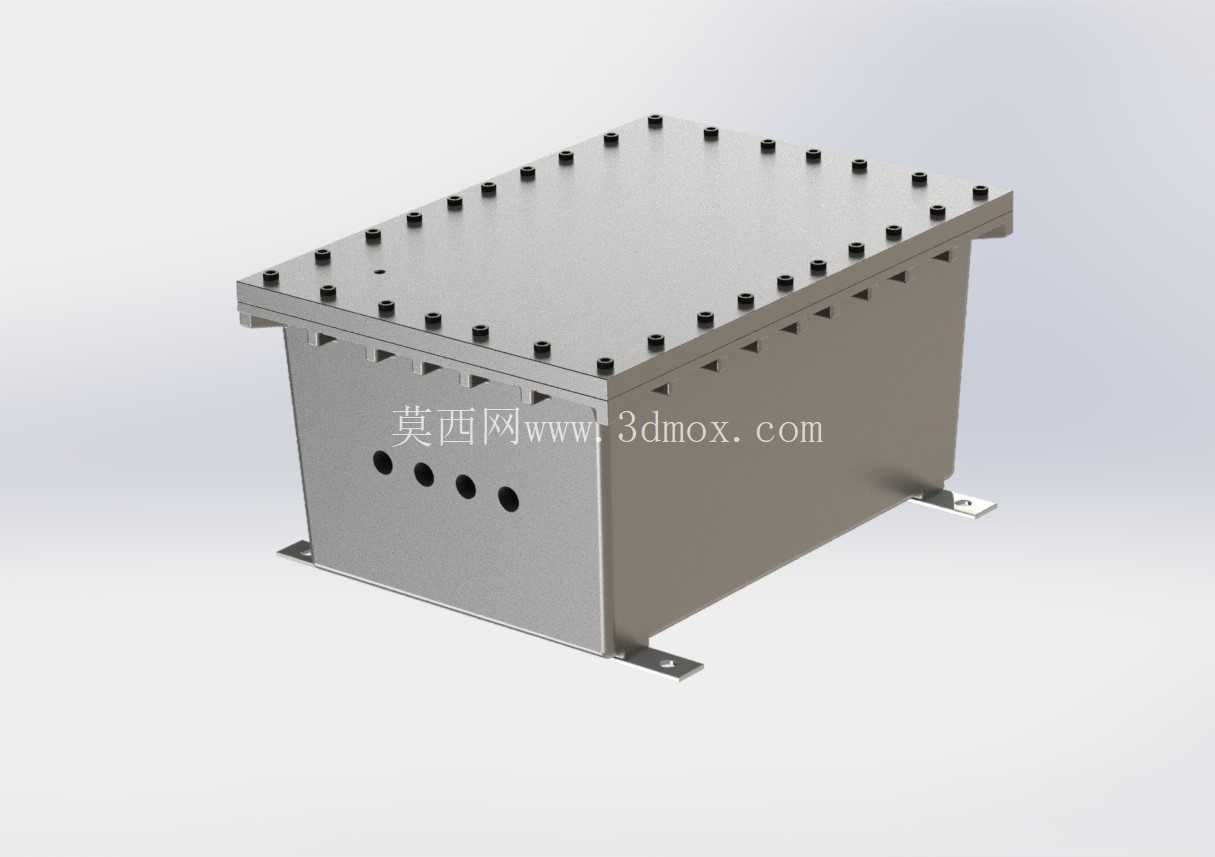

　　侧壁下部预留了多个圆形接口位，孔位集中在同一侧，便于电缆、导管或接线端子从统一方向引入。实际布线时，维护人员可以在设备正面完成线缆接入，不必在狭窄柜体内反复调整盒体朝向。孔位之间保留了足够边距，安装接头后不会互相干涉，也给密封圈、锁紧螺母留下操作空间。若用于不同电压等级或信号类型的隔离，还可以在这些孔位上配置防水接头、绝缘护套或盲堵，使同一盒体适配多种接线方案。

　　底部两侧伸出折弯安装支脚，支脚上开设长圆形固定孔。这种孔位对安装基准的容忍度较高，现场焊接骨架或柜体底板时，即使孔距存在少量偏差，也能通过长孔方向进行补偿，避免硬配孔导致盒体强制变形。支脚与盒体侧壁形成一定高度差，使底板不完全贴死安装面，下方留有空气层，能够减少柜体板面振动直接传入腔体，同时也便于积水、油污从底部流过，不在盒底长期积存。

　　外形设计上没有采用复杂曲面，而是以平直钣金面和规则棱边为主，便于板材下料、折弯和焊接成型。腔体转角处保持工艺所需的过渡，侧壁与盖板之间形成清晰的配合止口思路；在三维建模时，可先建立内部元件包络，再反推腔体净空，保证陶瓷件、PC绝缘件或铜排装入后，与内壁之间保留安全爬电距离。盖板厚度、侧壁板厚和螺栓规格需要根据腔体尺寸、内部元件重量以及密封压缩量协同确定，不能只按外观比例选取。

　　安装边界方面，盒体的固定轮廓由底部支脚决定，柜体设计时应在支脚下方提供平整支撑面，并在接线侧预留接头插拔和扳手旋转空间。顶部密集螺栓需要预留开盖维护高度，不能将盒体紧贴上层横梁布置；若盒体安装在柜门附近，还应考虑盖板拆卸后螺栓、密封件的临时放置位置。腔体侧面除接口区外，其余面尽量保持与线槽、母排之间的检修间隙，避免后期线缆压靠盒壁。

　　在功能实现上，该结构并不追求复杂运动机构，而是强调防护、承载和可装配性。盒体内部可根据元件形态增加绝缘隔板、安装柱或接地点，外部则通过统一的盖板压紧和底部固定形成稳定模块。对于稳压设备中的敏感组件，这种独立封装方式能够降低相邻电气单元之间的干扰，也让总成装配更接近模块化思路：先在盒内完成元件固定与接线，再整体装入设备，减少柜内零散作业。建模过程中，紧固件阵列、支脚开孔、侧壁接口和盖板密封面应保持参数关联，后续调整盒体长度或孔位数量时，装配关系能够同步更新，便于衍生出不同容量规格的防护盒体。
