多孔圆筒式机械配套结构件设计

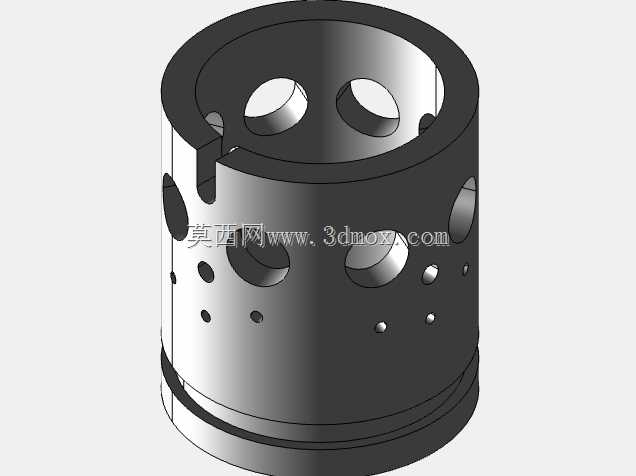

　　在流体控制、液压回路以及精密传动的配套结构中，这类带多规格开孔的圆筒形构件常作为核心导流、限位或介质分配单元使用，其结构设计的合理性直接影响整套设备的运行稳定性与介质流通效率。从实际工程应用场景来看，这类零件多集成在流体换向装置、液压阀组内置导流套、气动系统的分配腔体内部，也可作为精密设备的主轴隔套、定位衬套使用，承担介质分流、部件定位、载荷传递的多重作用。

　　设计这类构件时，首先要匹配安装腔体的内壁公差，圆筒的外圆面需做精加工处理，保证与安装基座的配合间隙控制在合理区间，避免出现介质泄漏或者部件窜动的问题。筒壁上的开孔并非随意排布，不同孔径的通孔对应不同的介质通路：大尺寸开孔主要用于主通路的介质流通，需匹配对接管路的通径要求，开孔边缘做倒角处理，减少介质流动时的涡流损耗；小尺寸开孔则用于控制油路、气路的信号传递或者泄压通路，其位置精度直接影响控制信号的响应速度，设计时需严格控制孔位的同轴度与角度偏差，避免出现通路错位导致的控制失效。

　　从结构细节来看，圆筒一端的开槽结构是为了适配安装时的周向定位需求，与基座上的定位凸台配合后，可防止构件在介质冲击或者设备运行振动下出现周向转动，保证各个开孔与对接通路的位置始终对齐。筒身外壁的环形凸台结构，一方面用于轴向限位，安装时抵靠在腔体的台阶面上，确定构件的轴向安装位置，另一方面也可作为密封件的安装基座，在凸台两侧加装密封圈后，可实现不同通路之间的介质隔离，避免出现串腔问题。

　　实际建模过程中，需重点关注各个开孔的相贯线处理，尤其是斜向开孔与筒壁的相交位置，要做平滑过渡处理，避免加工时出现应力集中，同时减少介质流动时的阻力。筒壁的厚度设计需要兼顾结构强度与通流空间，壁厚过薄会导致构件在高压介质冲击下出现变形，壁厚过大则会压缩内部通流空间，影响介质的流通效率，设计时需根据实际工作压力、介质特性做强度校核，确定合理的壁厚参数。

　　安装边界方面，这类构件的轴向长度需严格匹配腔体的安装深度，保证装入后两端与腔体端面的间隙符合设计要求，外圆面的粗糙度需达到相应的加工精度要求，减少与安装腔体的配合摩擦，同时提升密封效果。筒壁上的各个开孔需去除毛刺，避免加工残留的铁屑进入介质通路，造成后续阀件、泵体的卡滞损伤。在实际选型适配时，需根据工作介质的类型（液压油、压缩空气、水基介质等）选择对应的材质，常规工况下可选用优质碳素结构钢做表面防锈处理，有腐蚀介质的工况则需选用不锈钢或者铜合金材质，保证构件的使用寿命。

　　这类结构的设计难点在于平衡通流效率、结构强度与安装精度三者的关系，开孔的排布既要满足介质分配的流量要求，又不能过多削弱筒壁的结构强度，同时所有孔位的位置度公差需控制在安装允许的偏差范围内，避免装配后出现通路错位。建模时需先确定圆筒的基准轴线，所有孔位的定位均以该轴线为基准，依次完成外圆、内孔、端面的基础特征建模，再根据通路设计要求逐一添加不同规格的开孔特征，最后处理开槽、凸台等辅助结构，完成建模后还需做干涉检查，模拟装配状态下与周边部件的配合间隙，确保实际生产装配时不会出现干涉问题。
