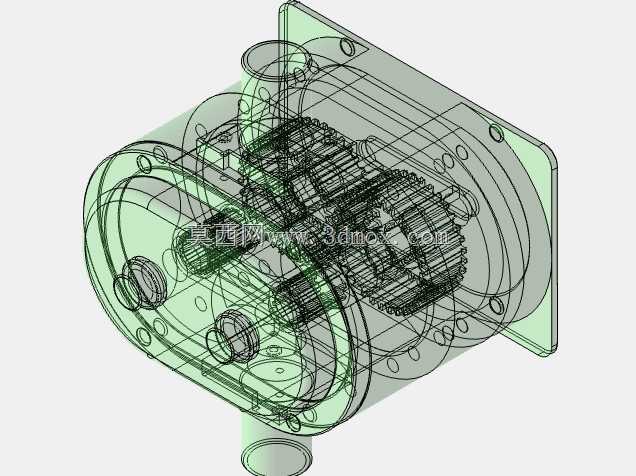

钛合金材质英寸制凸轮泵结构设计

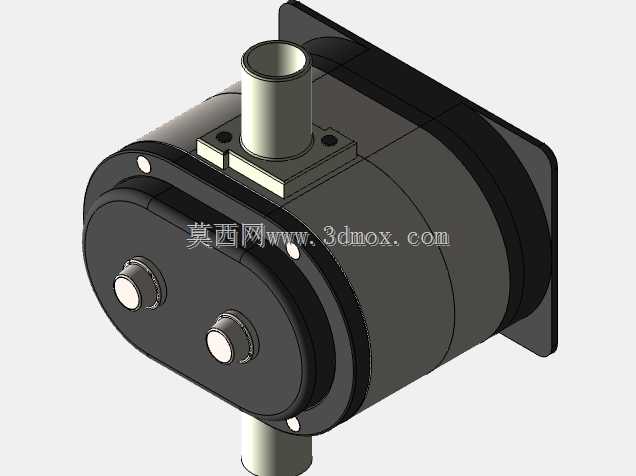

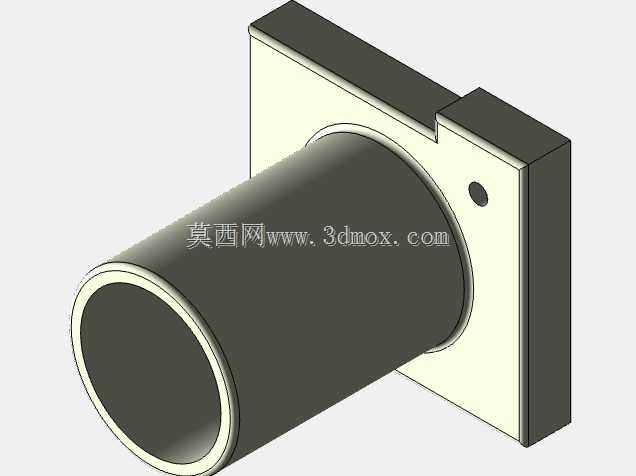

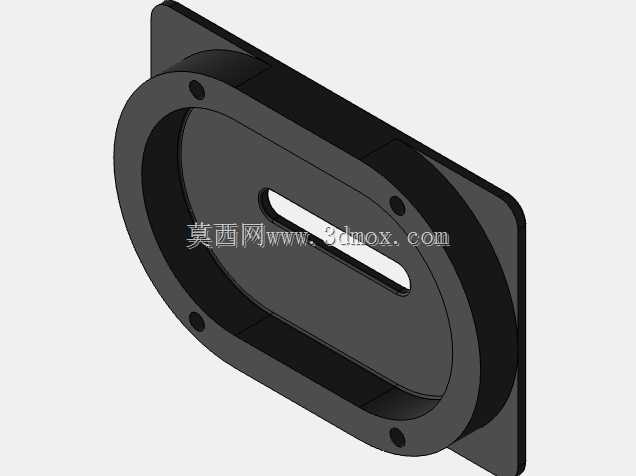

　　在流体输送工况的设备选型与结构设计环节，凸轮泵作为容积式泵的典型品类，常被用于高粘度介质、含固体颗粒介质的平稳输送场景，这款凸轮泵的结构设计围绕实际工况的安装适配、运行可靠性展开，从安装边界来看，泵体采用法兰式安装结构，后端的方形安装法兰预留了对应规格的螺栓过孔，可直接适配现有管线支架或者设备基座的安装孔位，不需要额外加工过渡转接板，能减少现场安装的加工工作量，顶部的进出流体接口采用标准圆柱管结构，可直接对接对应通径的金属管路或者软管接头，接口的同轴度公差控制在0.02mm以内，避免管路对接后产生额外的装配应力，长期运行下不会出现接口渗漏的问题。

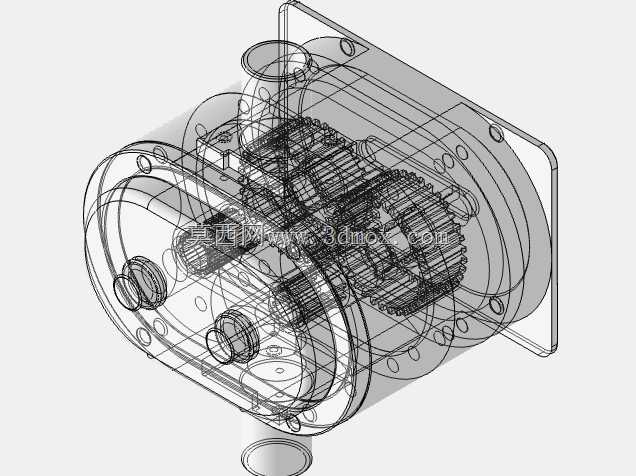

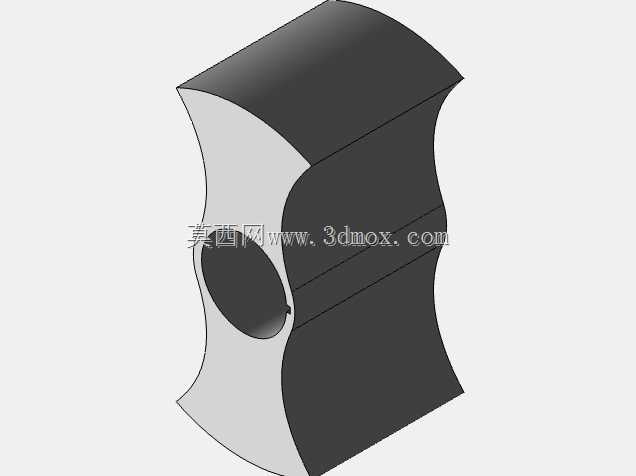

　　从功能特性来看，这款凸轮泵采用双凸轮转子的结构设计，两个转子同步反向旋转过程中，在泵腔内部形成连续变化的密闭容腔，介质从入口进入后被容腔裹挟推送至出口端，整个输送过程不会对介质产生过度的剪切作用，适合输送对剪切敏感的介质，比如高粘度的聚合物熔体、含软性固体颗粒的食品浆料、带有细小纤维的工业废液等，泵体的过流部件全部采用钛合金材质加工，钛合金本身的耐蚀性能优异，可适配弱酸碱介质、含盐介质的输送场景，同时钛合金的比强度高，泵体整体重量比同规格不锈钢材质的凸轮泵降低35%左右，对于移动安装场景、或者对设备自重有严格限制的机载安装场景适配性更好。

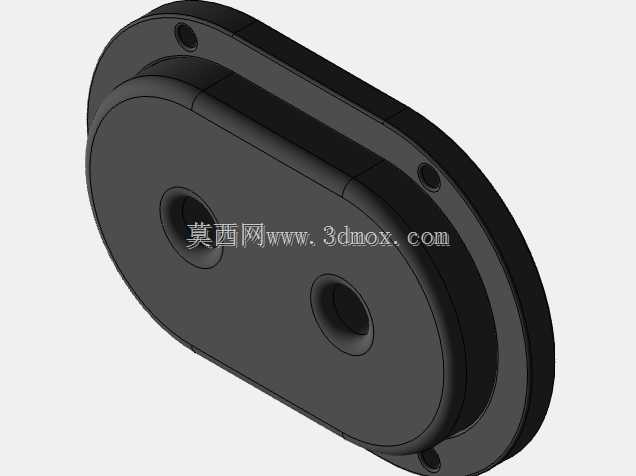

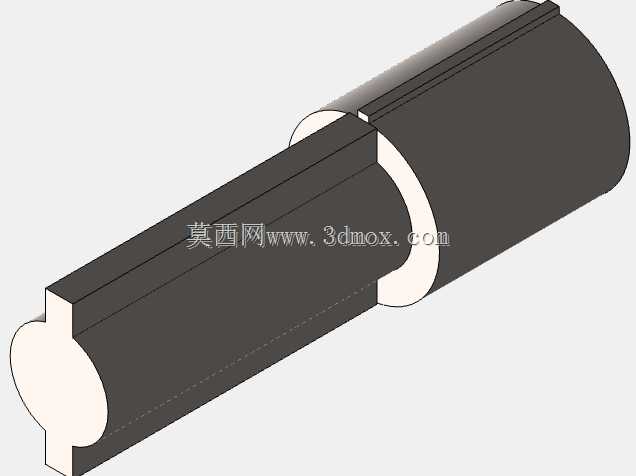

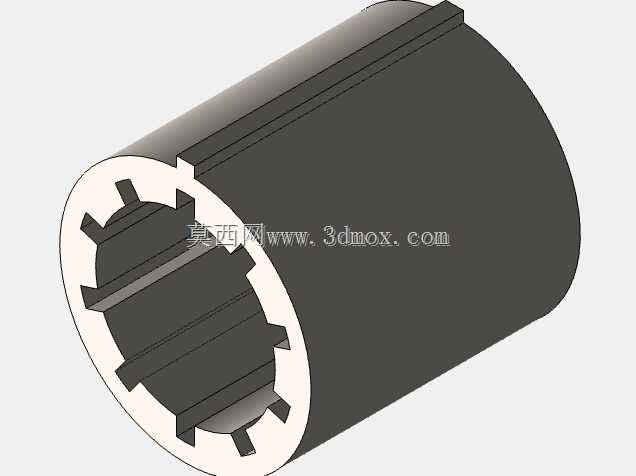

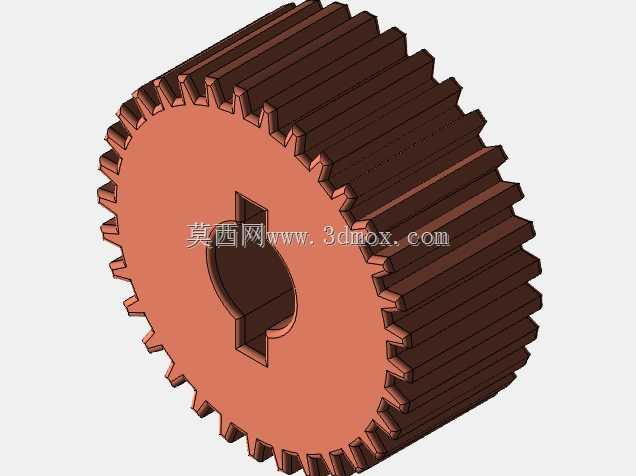

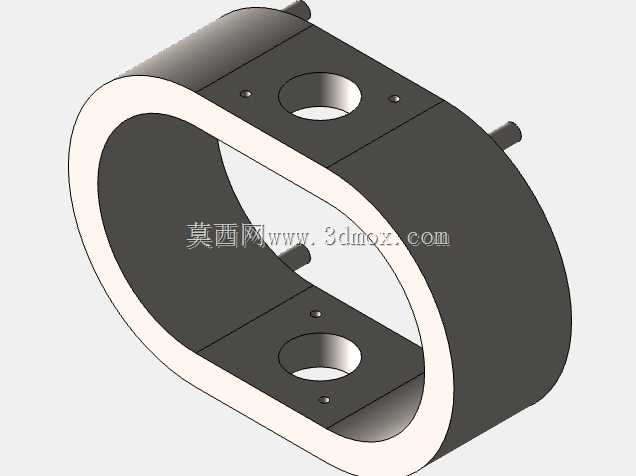

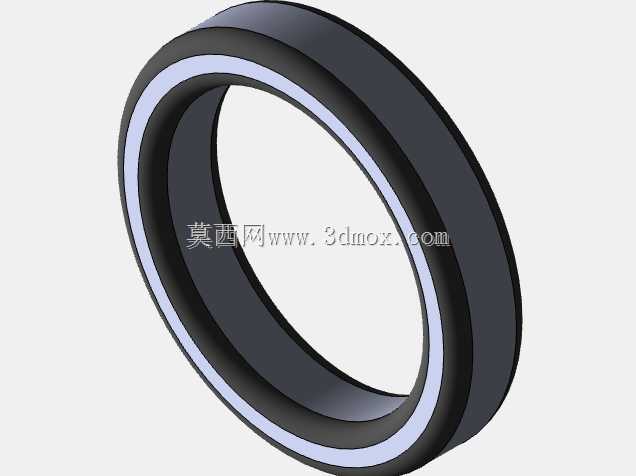

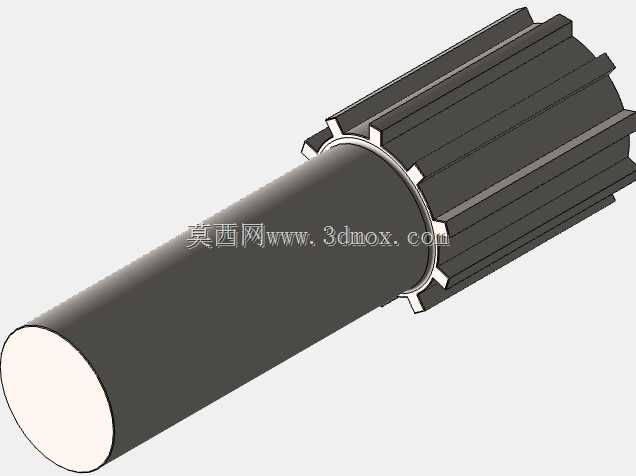

　　从设计思路来看，整个泵体的结构做了集成化处理，前端的泵盖和泵腔之间采用止口定位，配合O型圈实现静密封，不需要额外涂覆密封胶，后期拆解维护的时候只需要拆卸前端盖的紧固螺栓，就可以直接接触到内部的凸轮转子、同步齿轮等易损部件，维护操作的空间充足，不需要将整个泵从管线上完全拆卸下来，能大幅缩短现场维护的停机时间；转子和传动轴之间采用平键加锁紧螺母的固定方式，可承受高负载下的扭矩传递，不会出现长期运行后转子松动、错位的问题，传动轴的伸出端采用双骨架油封加耐磨轴套的密封结构，可有效阻止泵腔内部的介质沿着轴向泄漏，同时阻挡外部的粉尘、杂质进入泵体内部的轴承腔，延长轴承的使用寿命。从尺寸适配的角度，这款英寸制规格的凸轮泵，所有连接尺寸、安装尺寸都遵循英制机械设计标准，可直接替换现有进口设备线上的同规格凸轮泵，不需要重新调整管线布局、安装基座的位置，对于老旧进口设备的备件替换场景十分友好，泵体的整体外形做了圆弧过渡处理，没有尖锐的棱角凸起，一方面可以减少设备运行过程中磕碰造成的人员伤害，另一方面也不容易积存灰尘、油污，日常清洁维护更加方便。

　　在实际的工业应用场景中，这类凸轮泵常被部署在精细化工生产线的介质输送工位、食品加工生产线的浆料输送工位、污水处理环节的污泥输送工位，相比离心泵，它的自吸性能更好，不需要提前灌泵就可以实现自吸启动，启动流程更简单；相比齿轮泵，它输送含颗粒介质的时候不会出现颗粒卡滞、转子过度磨损的问题，运行的稳定性更强。整个结构设计过程中，对泵腔的型线做了优化，转子和泵腔内壁之间的间隙控制在合理范围，既可以保证容积效率，减少介质回流造成的效率损失，又可以避免转子和泵腔内壁直接接触产生摩擦磨损，不需要额外加注润滑油润滑过流部件，输送的介质不会被润滑油污染，可满足食品、医药等行业对输送介质洁净度的要求。
