方形侧通法兰安装式机械箱体壳体

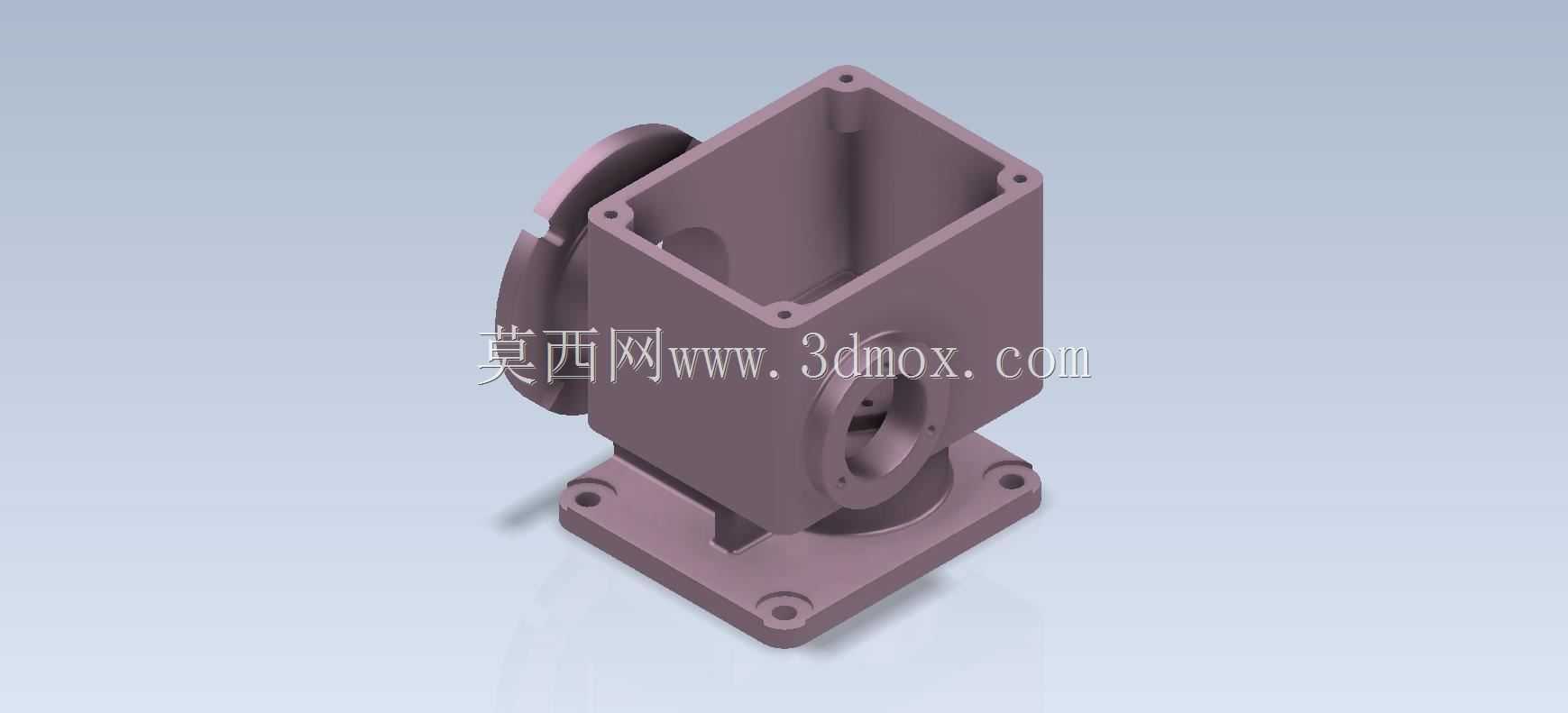

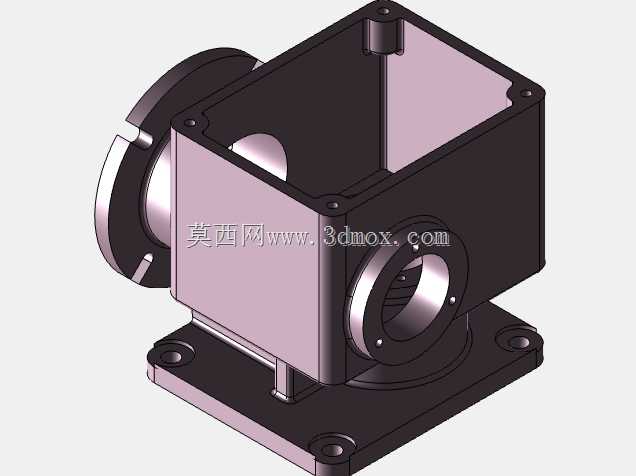

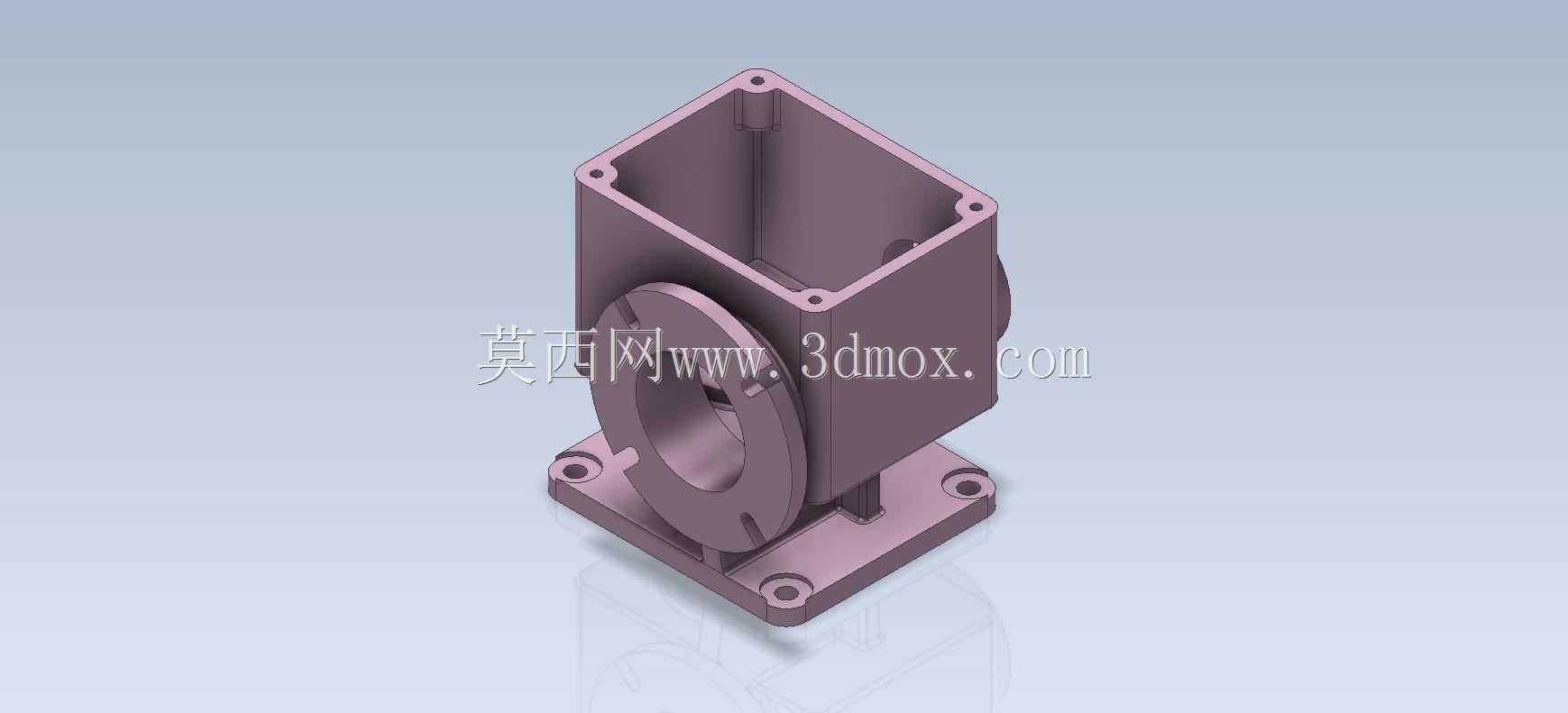

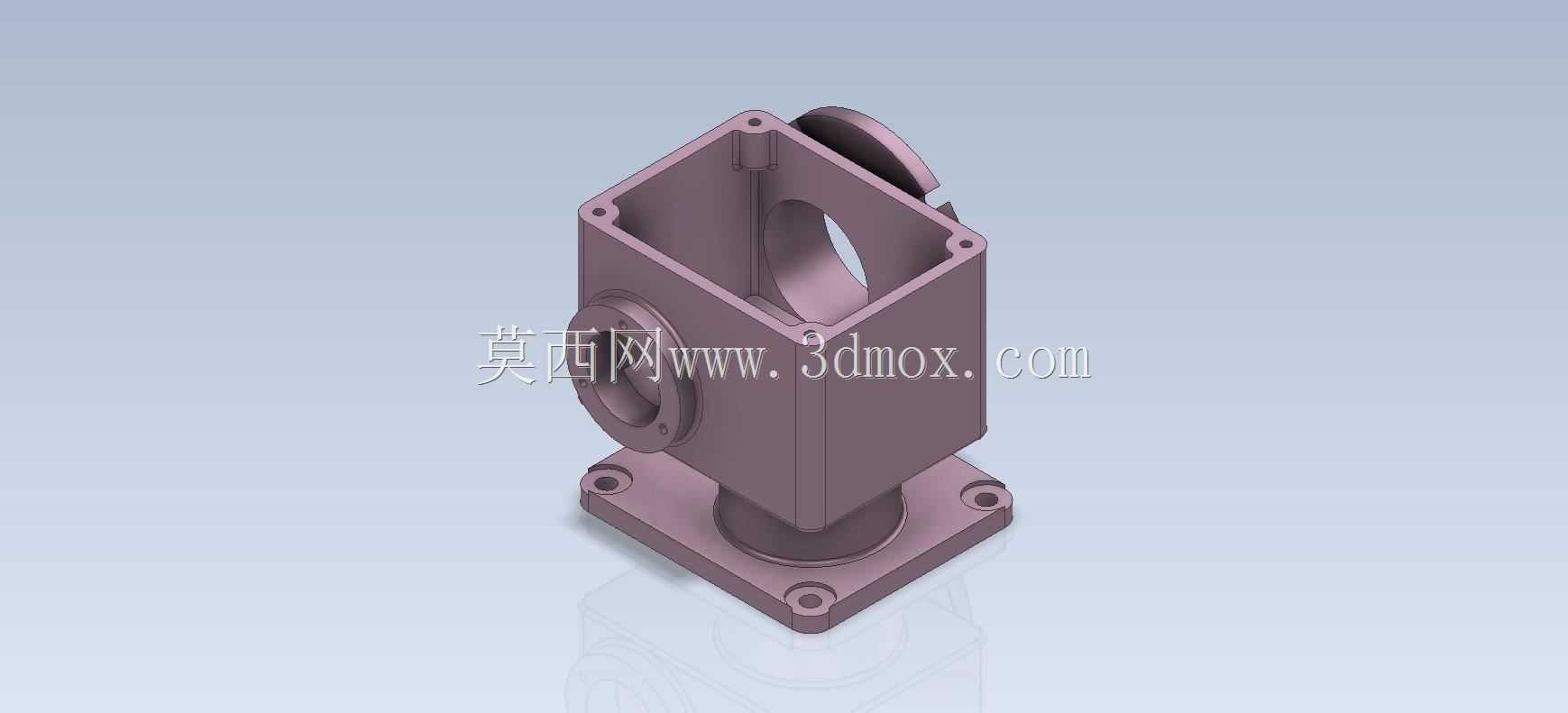

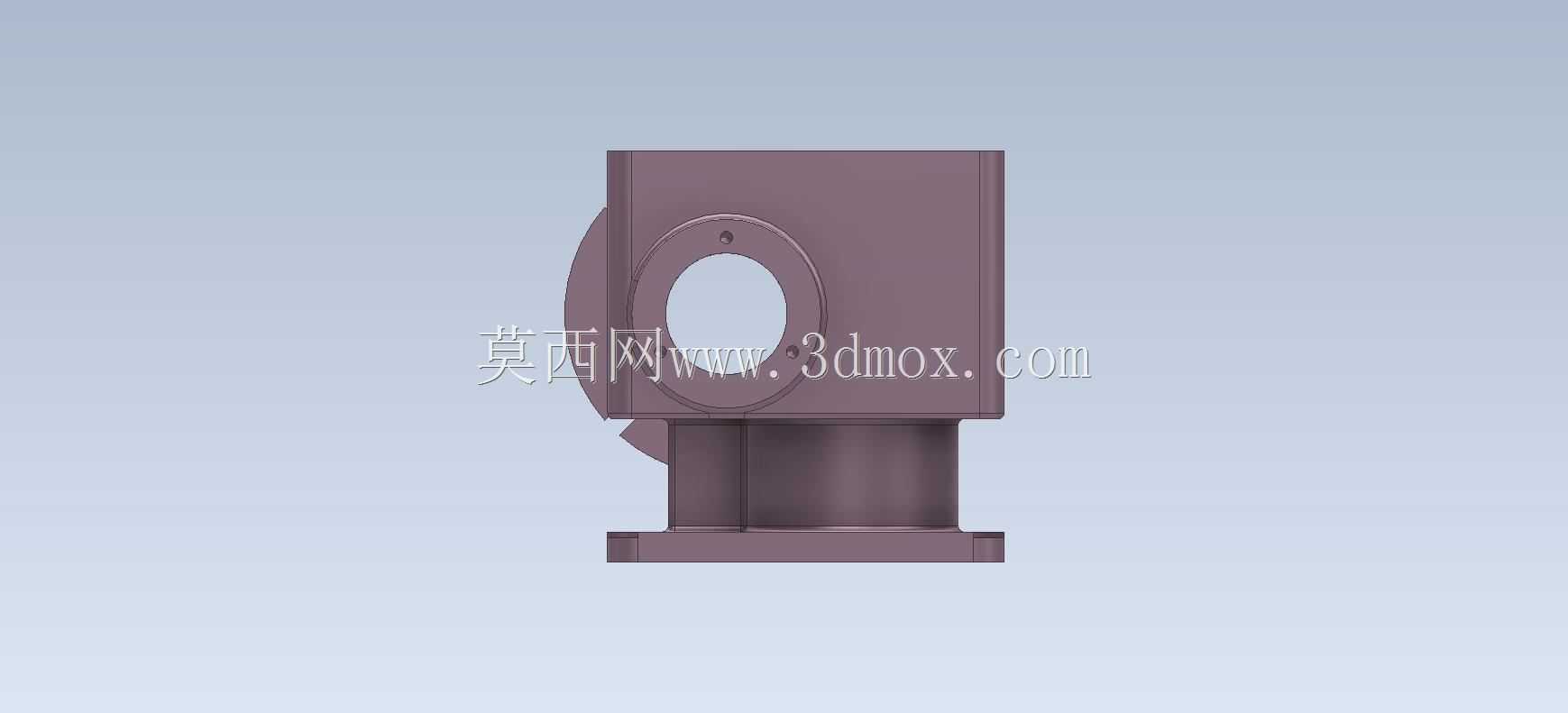

　　该壳体零件采用近似方形的主体腔体结构，底部设置带四个安装孔的矩形底板，侧面布置圆形法兰接口与侧向通孔，整体属于典型的机械传动、流体转接或小型设备支承类箱体练习件。从结构布置看，主体内腔为开放式方腔，腔壁四角保留连接圆角，顶部法兰面沿周边分布螺栓孔，用于与端盖、上盖或外部部件进行密封和紧固。底部底板向外延伸，形成稳定的安装边界，四个角部孔位可直接穿过螺栓，将壳体固定在机架、平台或配套设备基座上。侧向圆形凸缘具有较明显的轴向厚度，中心开孔与内腔贯通，既可以作为轴类零件穿过的通道，也可以作为管道、接头或外部执行元件的连接界面。

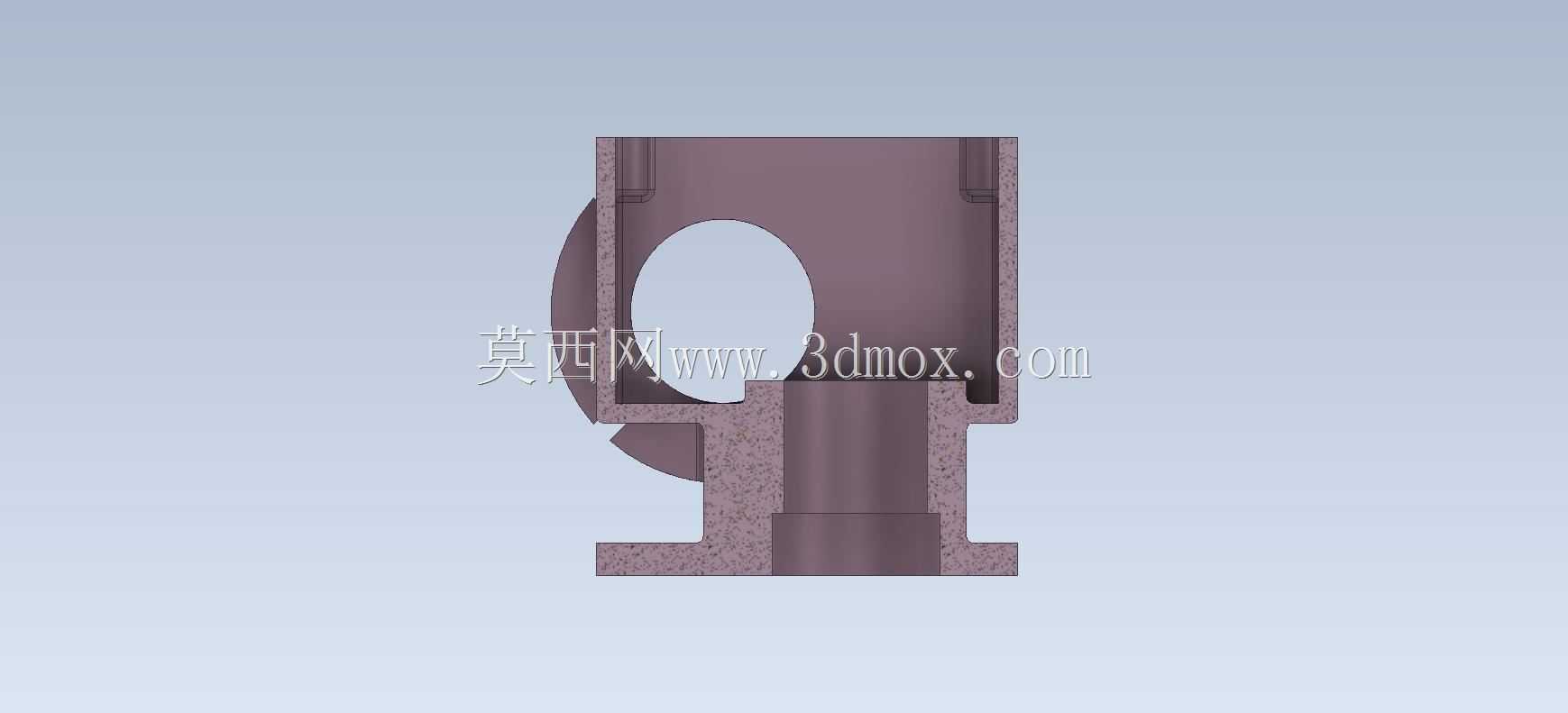

　　在实际设备中，这类壳体常见于小型减速装置、泵体连接单元、阀组安装座、实验台传动模块以及教学用机械综合实训平台。它的核心作用不只是容纳零件，还承担定位、支承、隔挡和接口转换等功能。内腔可容纳齿轮、轴承座、衬套、密封件或简单传动组件；侧壁开孔能够为旋转轴、管路或紧固件提供通过空间；底部法兰面则保证整机装配后受力连续，避免壳体悬空造成振动和变形。对于需要频繁拆装的教学设备或样机验证平台，开放腔体结构还有利于观察内部装配关系，检查干涉位置，并在后期修改孔位、壁厚和连接尺寸。

　　建模时应优先确定底板安装基准，再以底板上表面建立主体腔体的拉伸轮廓。方形外壁与内腔之间需要保留均匀壁厚，转角处不宜采用尖锐直角，通常通过圆角过渡降低应力集中，也便于铸造、注塑或机加工时形成合理工艺结构。顶部螺栓孔应与侧壁保持足够边距，孔边到外壁和内腔的距离都要满足螺纹啮合、密封压合以及加工刀具空间要求。侧向法兰的中心线高度需要结合内部轴系或流道位置确定，法兰端面应与孔轴线保持垂直关系，若用于密封连接，还需在端面预留平整压紧区域。底部安装孔周围可适当增加局部加厚或加强结构，使螺栓预紧力能够传递到主体壁面，而不是集中在薄板区域。

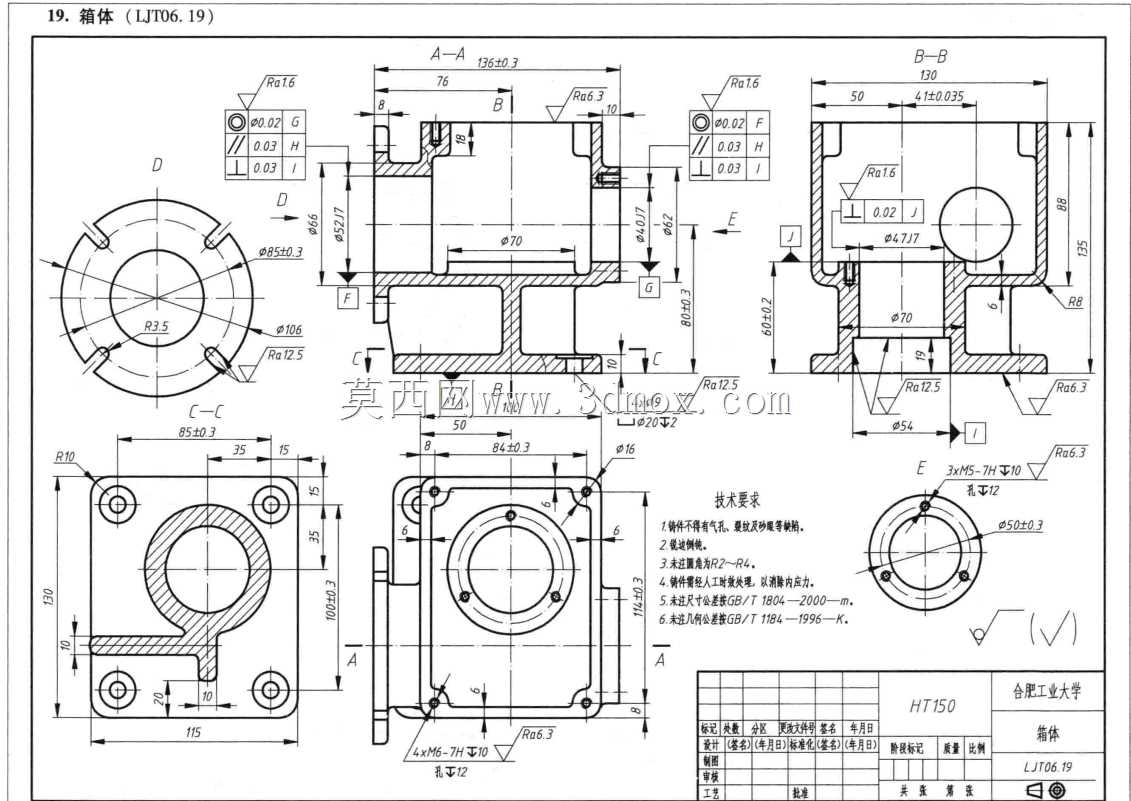

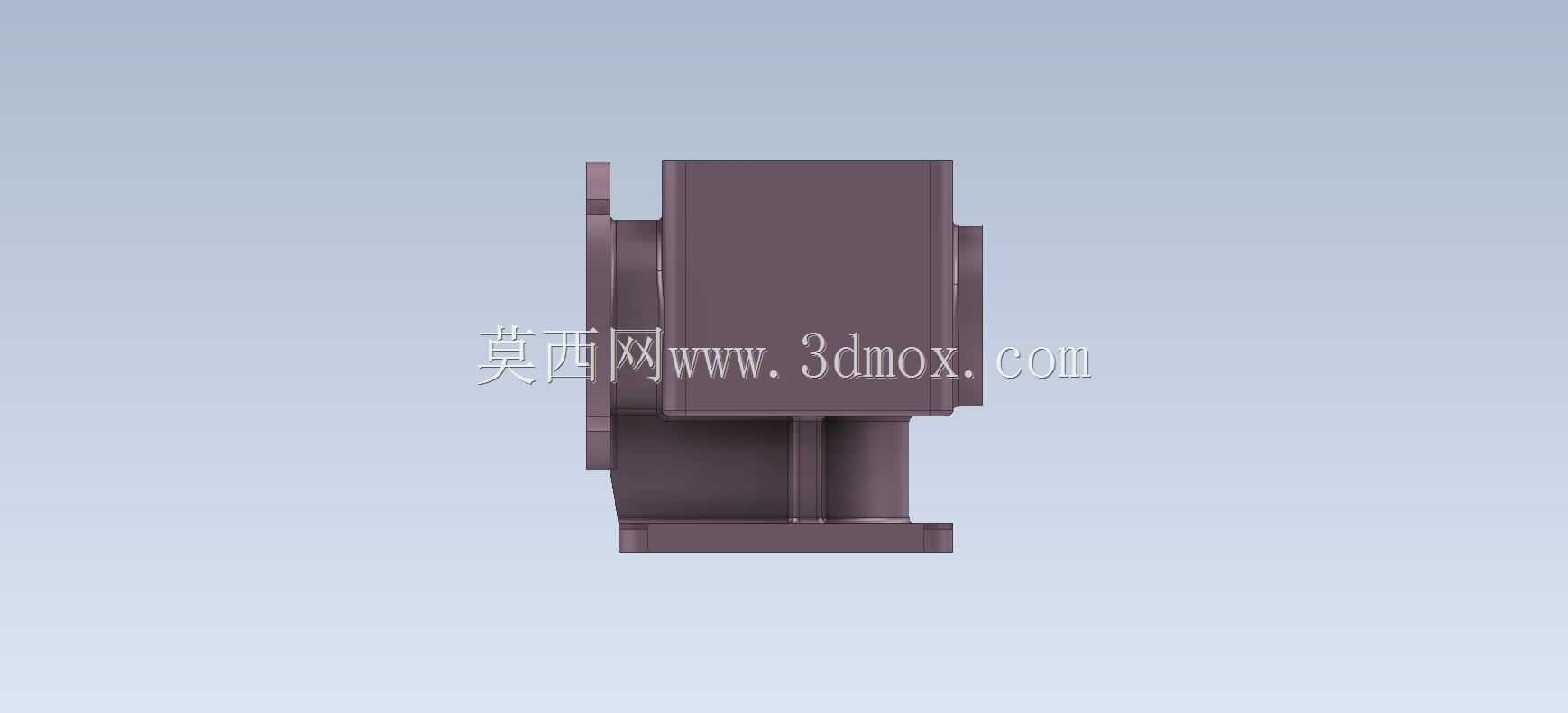

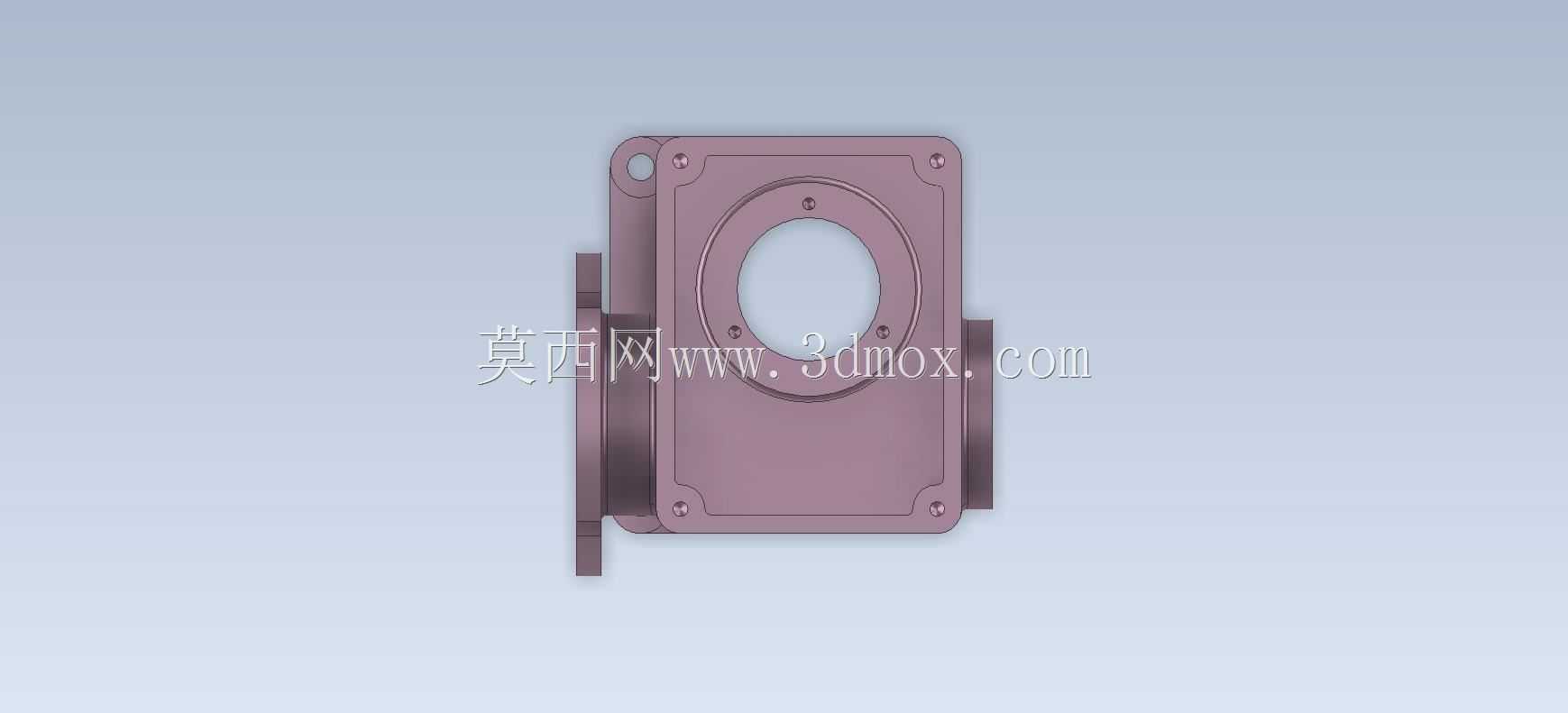

　　外形尺寸方面，底板轮廓大于主体截面，形成外伸安装边；主体高度决定内腔有效容纳深度，侧法兰外径则决定外部连接件的最小包络范围。装配校核时，需要同时关注三个方向的边界：一是底板孔距与机架安装孔的匹配，二是顶部盖板螺栓圆与腔口边缘的重合关系，三是侧法兰向外凸出后与周边管路、支架、防护罩之间的间隙。若侧部用于穿轴，还应校核轴伸长度、联轴器外径和密封件安装位置，避免轴端与内腔零件发生碰撞。若用于流体转接，则应关注通道孔径、法兰密封面宽度以及螺栓锁紧后垫片的受压范围。

　　该件的结构虽然不复杂，但涵盖了箱体类零件设计中常见的多项要素：腔体抽壳、法兰凸台、螺栓孔阵列、安装底板、侧向贯通孔和圆角加强。通过该模型可以训练从二维轮廓到三维实体的建模顺序，也能练习工程环境下的基准选择、特征复用和装配约束思路。细节处理上，孔口倒角、凸台过渡和底板背面平整区都会影响后续加工与装配效果；若进入制造阶段，还需根据材料工艺补充拔模斜度、铸造圆角或机加工余量。整体结构紧凑、接口明确，适合作为机械基础建模、箱体类结构拆解以及设备安装布局校核的参考对象。
