自行车车把专用锁紧夹套结构设计

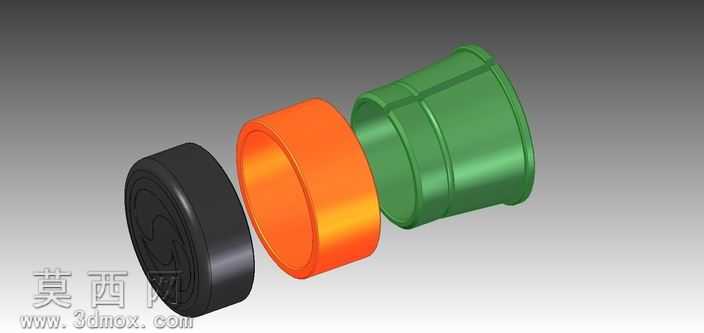

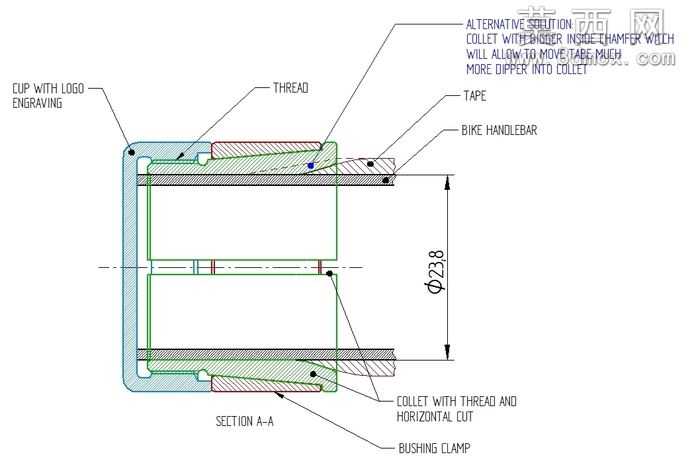

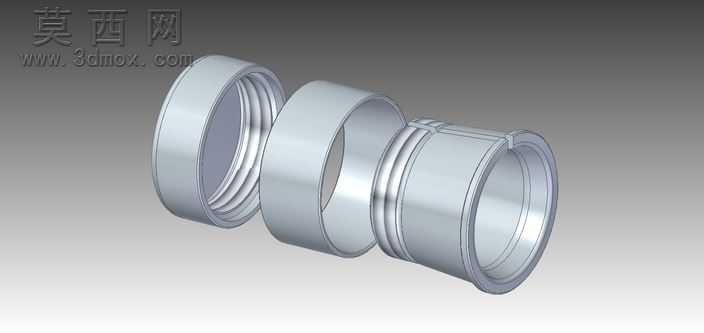

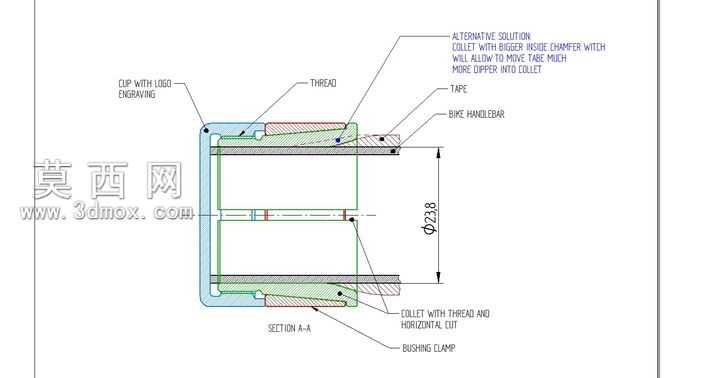

本作品为自行车车把配套的专用锁紧夹套三维结构设计，建模过程严格遵循机械装配逻辑，先完成各独立零件的参数化建模，再按照实际装配约束完成整体组装，所有配合尺寸均经过干涉校验，确保结构可实现实际装配使用。建模阶段首先完成带logo雕刻槽的杯状端盖建模，精准还原端盖内侧的螺纹结构与外表面的logo雕刻凹槽，保证端盖可与夹套主体实现螺纹旋合锁紧；随后完成夹套主体的建模，分别制作带内倒角的备选夹套结构、带螺纹与水平切口的主夹套结构，两种夹套结构均预留了足够的形变余量，可在锁紧时通过切口形变抱紧车把管件，同时在夹套内侧预留了胶带安装位，可通过加装胶带增大夹套与车把之间的摩擦力，避免车把使用过程中出现转动偏移。衬套夹紧件作为夹套与车把之间的传力部件，建模时严格匹配夹套的内径尺寸与车把的外径尺寸，保证夹紧力可均匀传递到车把表面，避免局部应力过大损伤车把管件。整体结构采用剖面视图呈现内部装配关系，清晰展示了螺纹连接、切口形变锁紧、衬套传力的完整工作逻辑，设计思路围绕车把锁紧的可靠性与安装便捷性展开，备选的内倒角夹套方案可适配更大的插入深度，降低夹套与车把之间的装配公差要求，提升零件的适配性。建模过程中对所有配合面做了公差预留，螺纹结构采用标准机械螺纹参数，切口位置的宽度经过反复调整，既保证夹套拥有足够的形变量实现抱紧，又避免切口过大导致夹套结构强度不足，端盖的logo雕刻槽深度设置合理，不会影响端盖的整体结构强度，同时可满足品牌标识的展示需求。整体结构无多余冗余设计，所有零件均承担对应的锁紧、传力、防护功能，可直接用于自行车把立与车把之间的连接锁紧场景，也可作为同类管件锁紧结构的设计参考。
