22mm四色工业控制按钮开关

　　这套22mm口径工业控制按钮开关覆盖白、红、绿、黄四种常用帽色，是电控柜、操作台、产线工位上最基础也最高频的人机交互元件。做整机三维布局时，这类小件往往最容易被忽略——直到面板开孔、走线空间和触点模块干涉出问题，才回头返工。把按钮本体连同触点基座一起建进装配体，能在设计阶段就把这些隐患暴露出来。

　　从实际用途看，四种颜色在工业现场有相对明确的语义分工。红色通常对应停止、急停或故障复位类操作，绿色多用于启动、运行确认，黄色常表示异常提示、手动干预或待机选择，白色则承担中性的电源指示、模式切换或辅助功能触发。当然具体定义仍要服从设备的电气原理图和现场安全规范，但帽色分色本身就是为了让操作工在嘈杂、视线受限的车间里快速识别，减少误触。

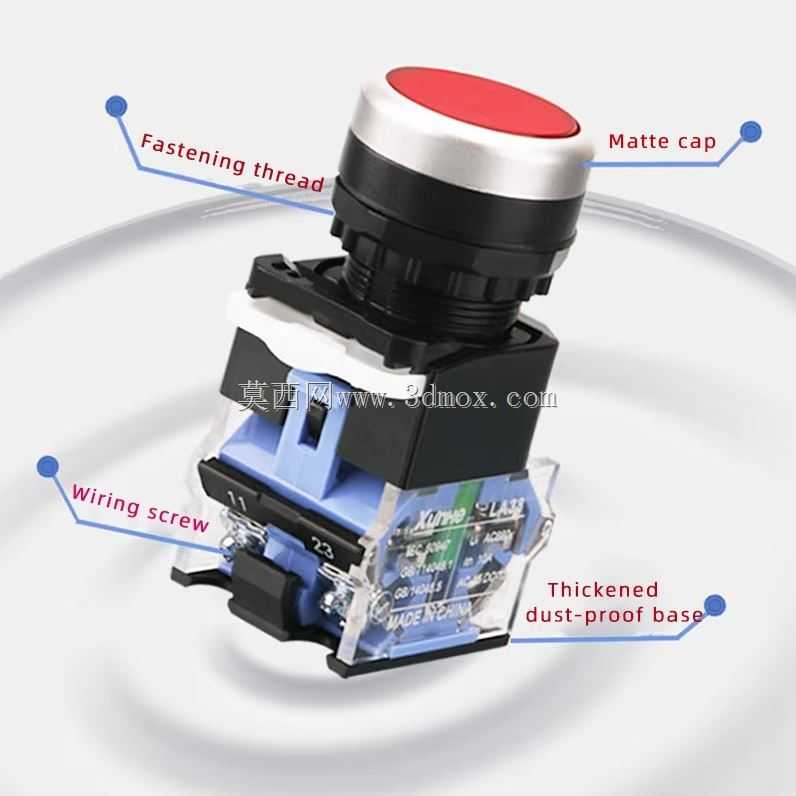

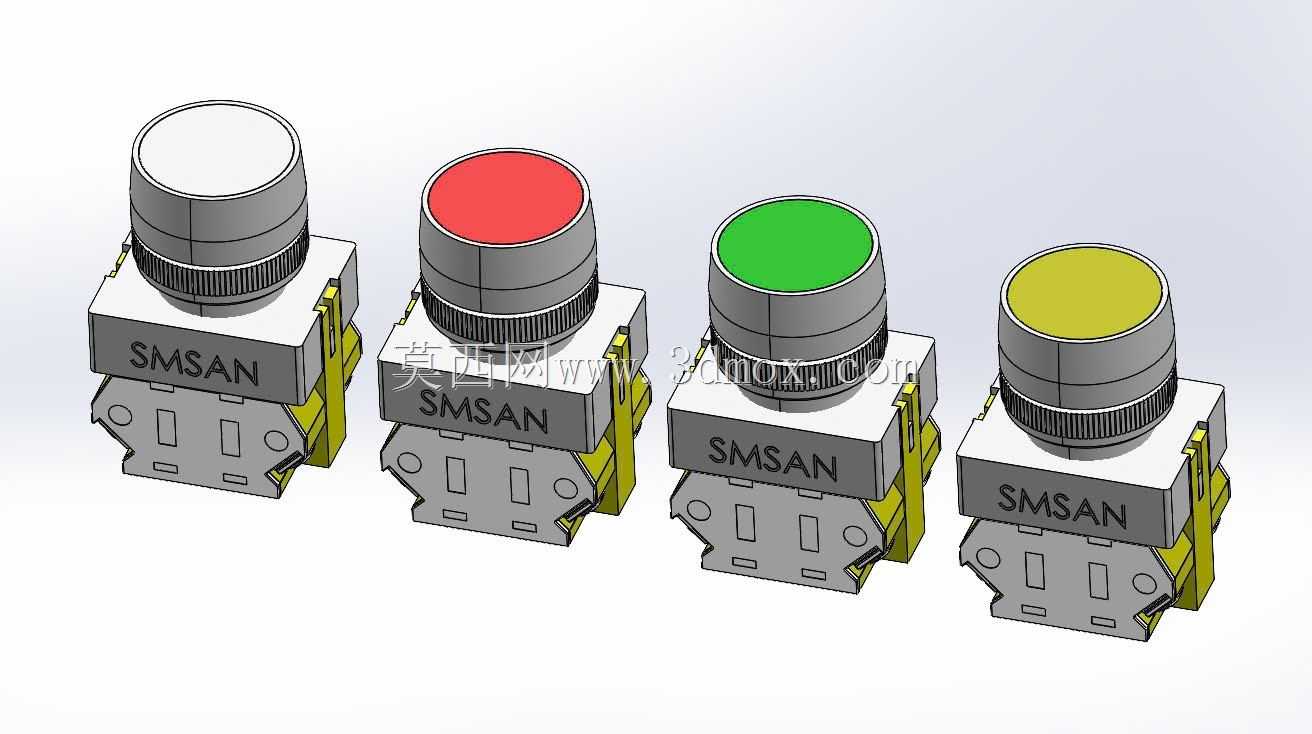

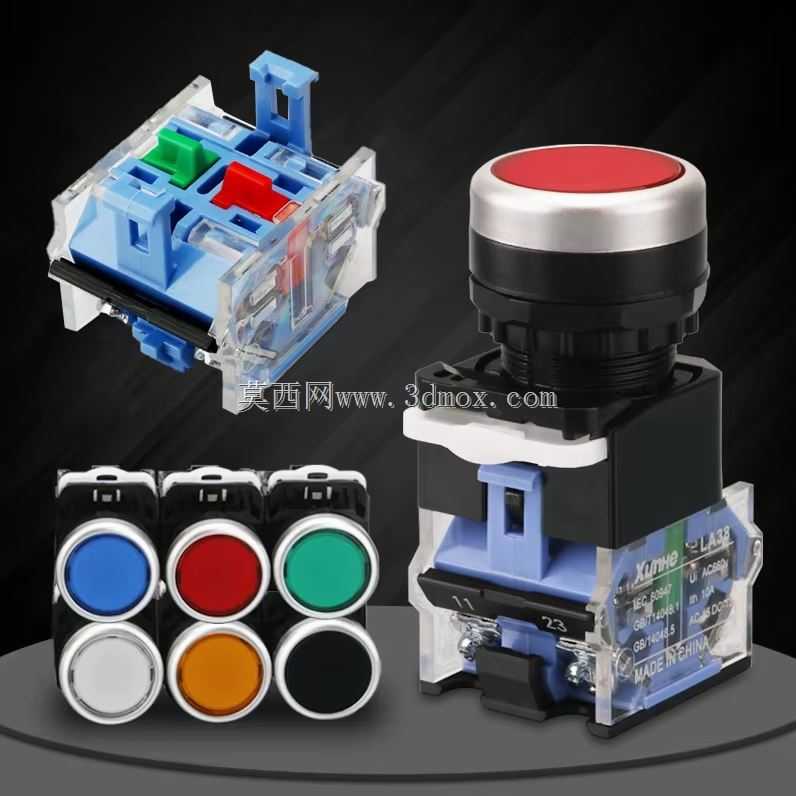

　　结构上，模型还原了典型的模块化按钮组成：顶部蘑菇状或平帽式操作头、中部带螺纹的安装颈部、锁紧螺母，以及下方卡接的触点模块。基座部分可以看到常开/常闭触点单元的堆叠方式，侧面的卡扣和接线端子轮廓也有体现。这种模块化结构的好处是，触点模块可以按回路需求增减，一个按钮头上组合一开一闭、两开两闭甚至更多触点，而不必更换整个按钮。三维建模时把卡扣配合关系做准，后续在柜内布置线槽、端子排时就能判断插拔和接线是否留有操作空间。

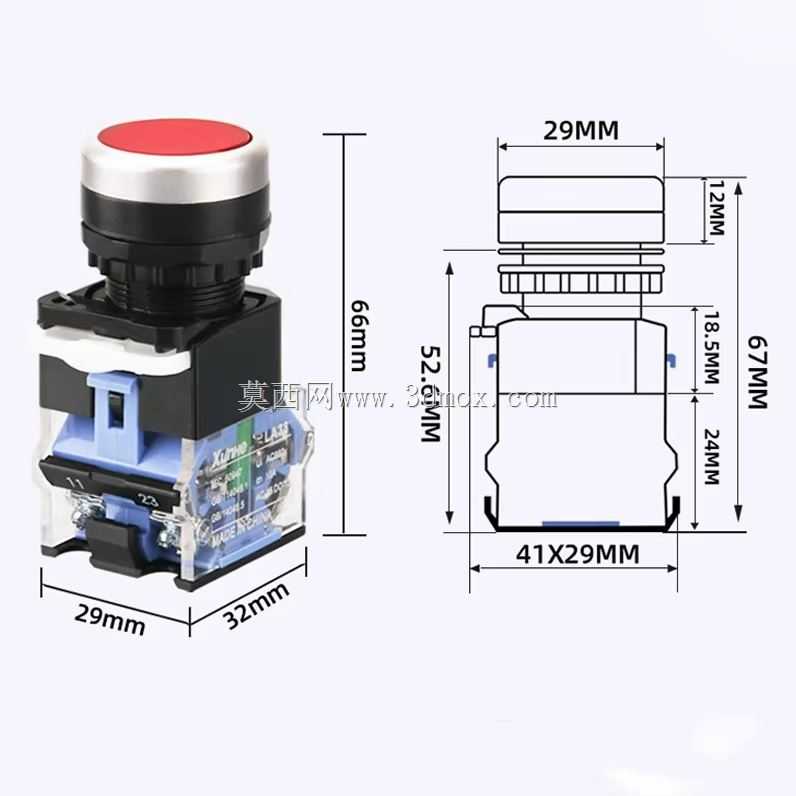

　　安装边界是这类元件最需要核对的参数。22mm属于工业面板上的标准开孔直径，对应控制柜门板、操作盒面板或悬臂操作箱上的圆形安装孔。颈部螺纹穿过面板后，由后方螺母锁紧，面板厚度需要落在螺母允许的夹持范围内。布局时不能只算孔位中心距，还要考虑按钮帽的外径、手指操作所需的间距，以及多个按钮并排时防误触的安全距离。触点基座在面板后方占据的深度同样关键，它会和柜内线槽、导线弯曲半径、PLC模块或端子排产生空间竞争。

　　设计思路上，按钮头部采用圆润过渡，帽面略高于锁紧环，便于戴手套操作；颈部滚花纹理既出现在模型外观上，也对应实际零件的防滑结构。基座两侧的黄色部分是常见的触点模块卡扣或支撑弹片，装配时通过按压、滑动完成固定。建模时把这些分件关系保留下来，而不是做成一个整体实体，更有利于出工程图、做爆炸视图和检查装配干涉。

　　应用场景方面，这类按钮广泛出现在交流稳压设备、配电柜、自动化生产线、包装机械、机床操作面板和各类专用设备上。面板前方只露出操作头，后方触点接入控制回路，通过螺钉或弹簧端子连接导线。选型时除了颜色和触点形式，还要结合防护等级、按钮头形状、是否带灯、操作力和环境温度油污情况综合判断；而在三维阶段，先把标准22mm安装接口、后方模块深度和相邻元件间距核对清楚，能显著减少柜体装配阶段的现场修配。
