电动游乐车焊接钢翼子板安装支架结构

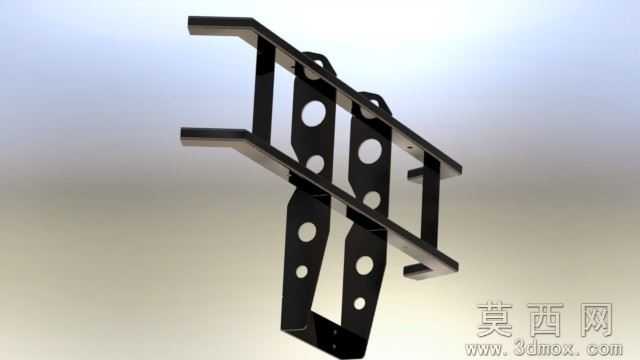

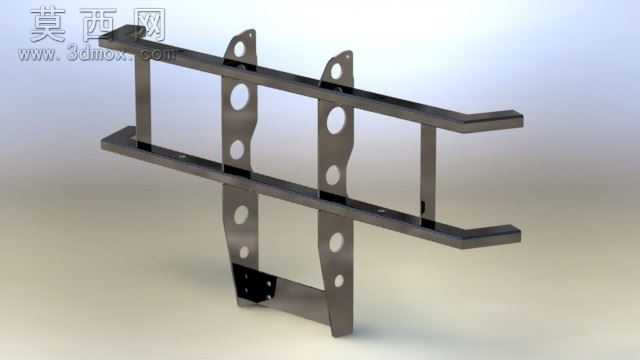

本模型为电动游乐查看车配套的焊接钢翼子板安装支架，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循钣金冲压折弯件的工艺逻辑，先绘制各单片钣金件的展开轮廓草图，通过基体法兰特征生成基础板材，再依据装配定位需求添加折弯特征，精准控制每一处折弯的角度、圆角半径与折弯扣除值，确保后续钣金加工时的尺寸精度。模型整体由多根横向承载梁、竖向定位支片、底部安装固定板组合而成，各零件之间的焊接位置预留了合理的焊接收缩余量，装配关系完全匹配实车的安装点位，横向梁的长度、支片上的定位孔位都经过尺寸校验，可直接对接翼子板的安装接口与车身底盘的固定位。材质设置上选用冷轧钢材的材质参数，渲染时调整金属粗糙度、反射率参数，还原钢制钣金件经冲压后的哑光金属质感，边缘处添加轻微的倒角光影效果，避免尖锐棱角的视觉失真。设计思路围绕电动游乐车的轻量化与结构强度平衡展开，在保证支架承载翼子板抗颠簸、抗形变能力的前提下，对竖向支片做了合理的镂空减重处理，减少不必要的材料冗余，同时各支片上的定位孔采用长圆孔与圆孔搭配的设计，可适配安装时的小幅尺寸公差，降低现场装配的调整难度。模型完整还原了整套支架的装配层级，各零件可单独导出用于钣金下料、折弯工序的工艺参考，也可直接导入装配环境完成整车的虚拟装配校验，排查安装干涉问题，为后续实车焊接组装提供精准的三维数据支撑，整套构件的结构设计兼顾了工艺可行性与使用可靠性，适配低速电动游乐车辆的使用场景需求。
