巴西标准三接口电源适配插线板结构模型

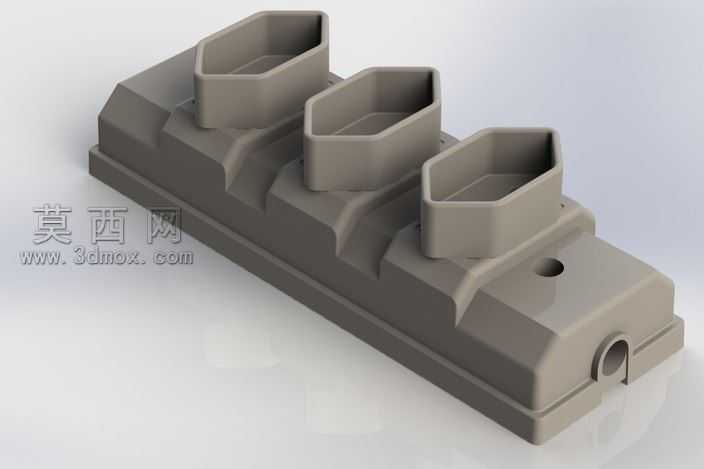

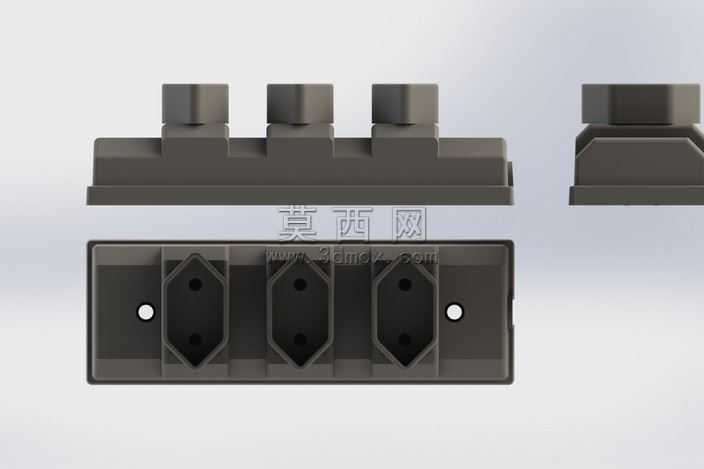

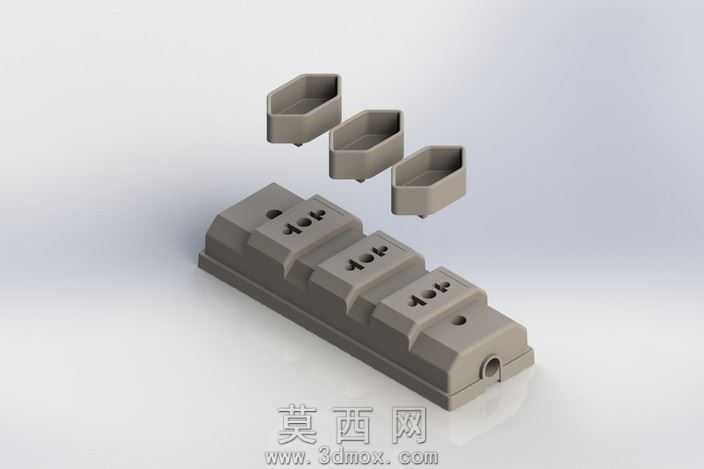

本模型为适配新旧巴西电源标准的转换插线板结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循巴西电源插座的接口尺寸规范，对三个并排布置的插座接口进行了精准的尺寸约束，每个接口的内腔轮廓、倒角弧度、插合导向斜面均按照实物的插拔适配要求做了细节还原，确保接口与对应规格插头的匹配度符合使用要求。模型整体采用一体化基座设计，基座主体为长条形梯台结构，表面做了顺滑的曲面过渡处理，三个插座接口沿基座长度方向等距排布，每个接口底部都设计了加强筋结构与基座主体相连，既保证了整体结构的强度，也优化了塑料注塑成型时的材料流动路径，减少成型缺陷的产生概率。基座侧端设计有走线出线的半圆槽结构，表面预留了用于产品固定的安装孔位，孔位周边做了沉台设计，保证安装后螺丝头部不会突出于产品表面影响外观与使用。材质渲染阶段，主体采用哑光浅灰色工程塑料材质，模拟常用插座产品的阻燃PP材质质感，调整了材质的粗糙度与漫反射参数，让渲染效果呈现出细腻的磨砂质感，光影处理上采用柔和的工作室布光，清晰展现模型的结构轮廓与曲面过渡细节，没有过度的反光干扰结构观察。设计思路上，该模型核心解决旧款巴西标准插座与新标插头无法适配的问题，在有限的基座空间内合理排布三个独立插座单元，兼顾了多设备同时使用的需求与产品整体的结构紧凑性，每个插座单元的分隔凸台既做了结构加强，也能起到插头插入时的导向定位作用，避免插偏导致的接触不良问题。模型的所有结构特征都保留了可编辑的参数，后续可根据不同的使用场景调整接口数量、基座长度、安装孔位位置，也可在此基础上拓展增加开关模块、保护门结构等附加功能，为同类电源转换配件的设计提供了可参考的基础结构框架。
