带颈对焊式法兰连接件三维设计作品

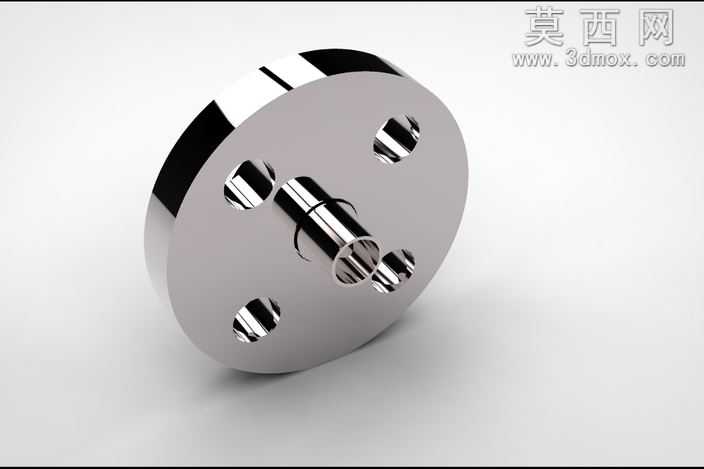

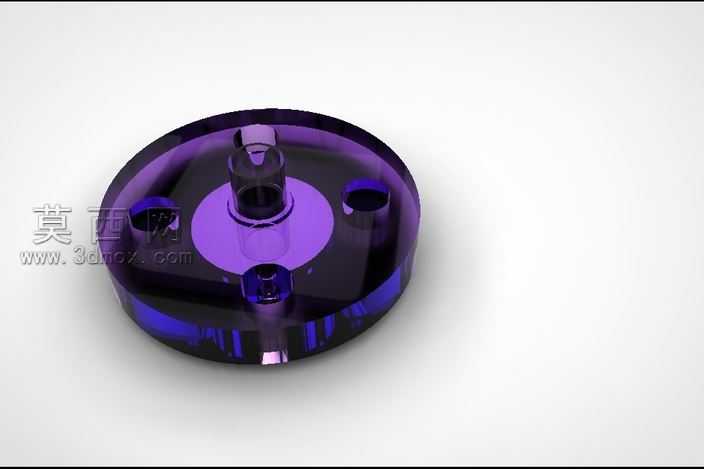

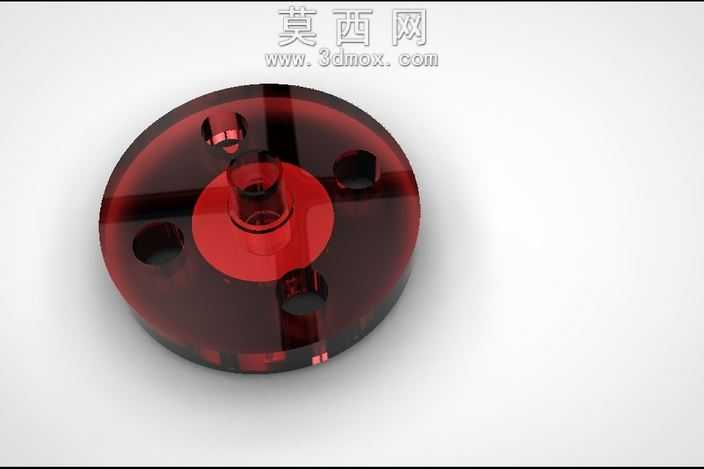

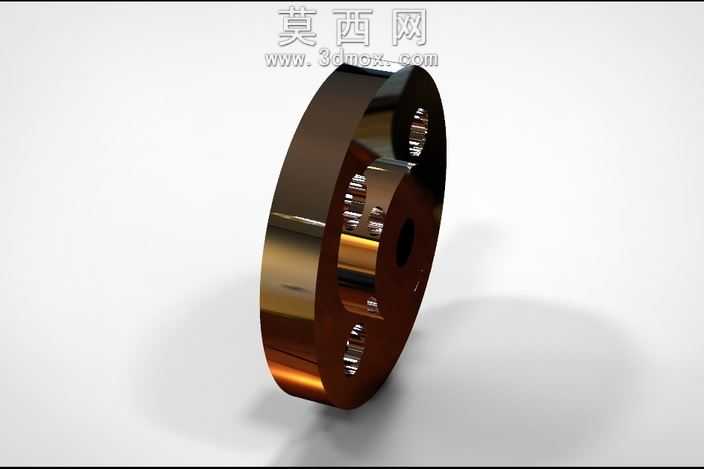

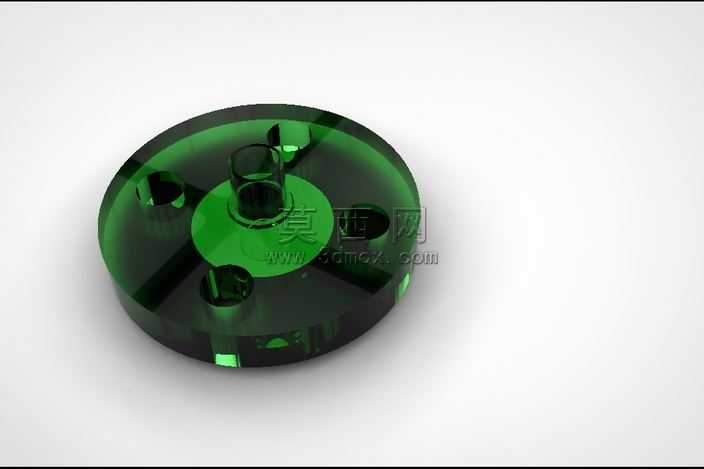

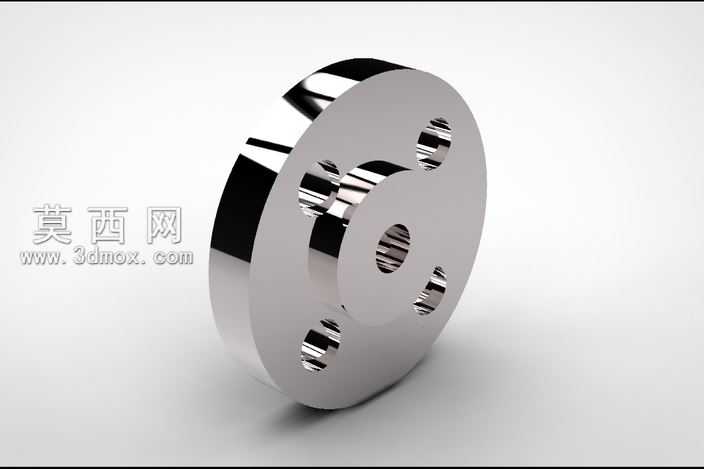

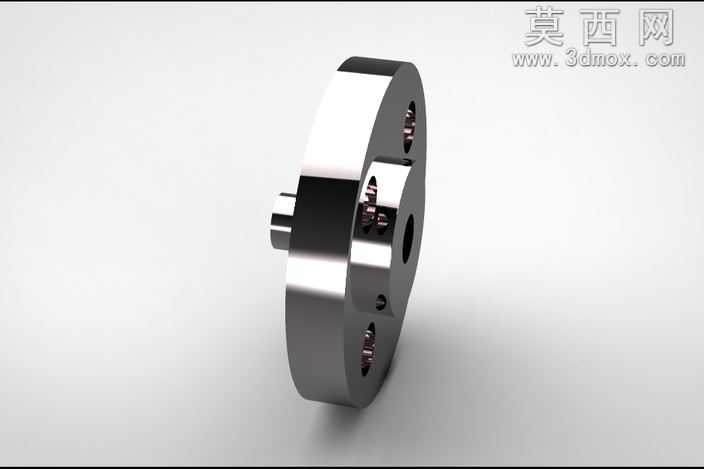

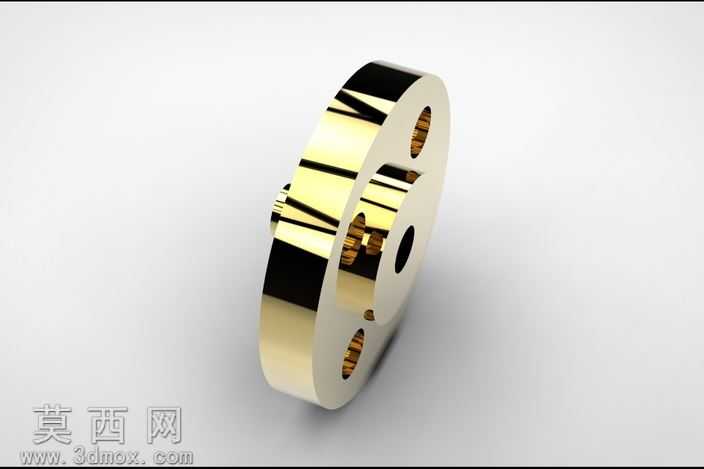

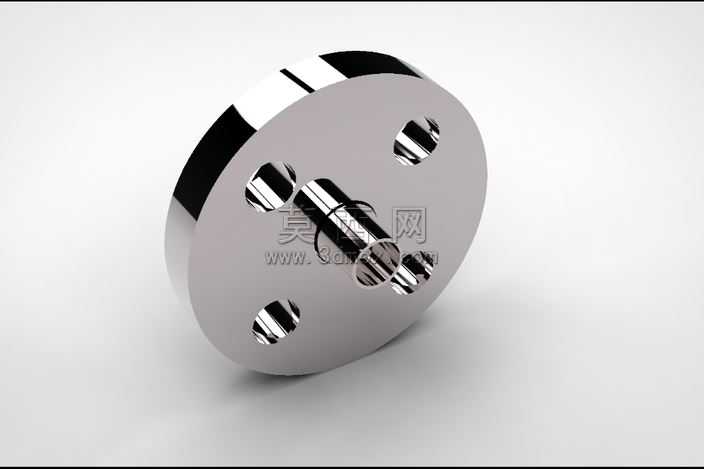

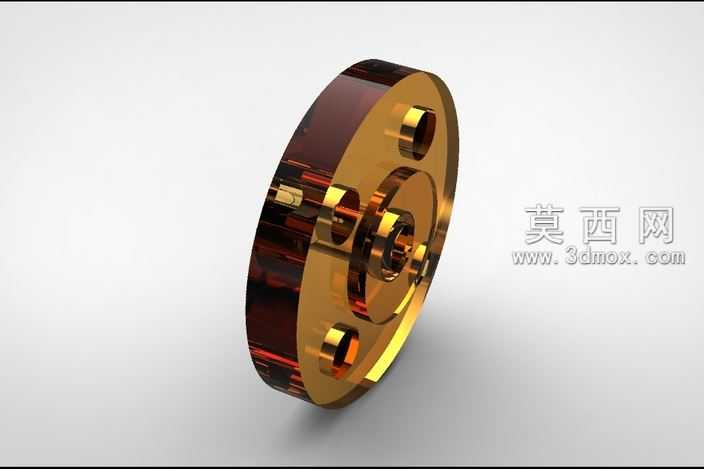

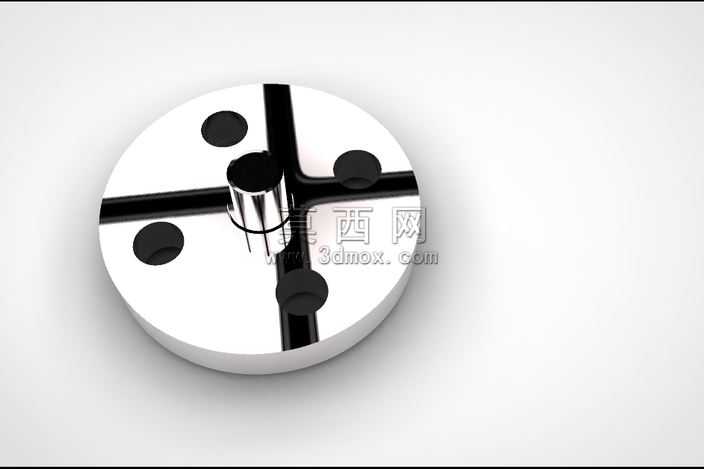

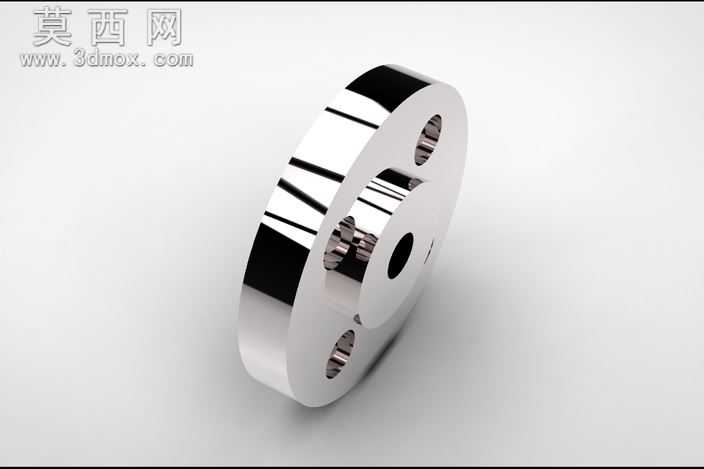

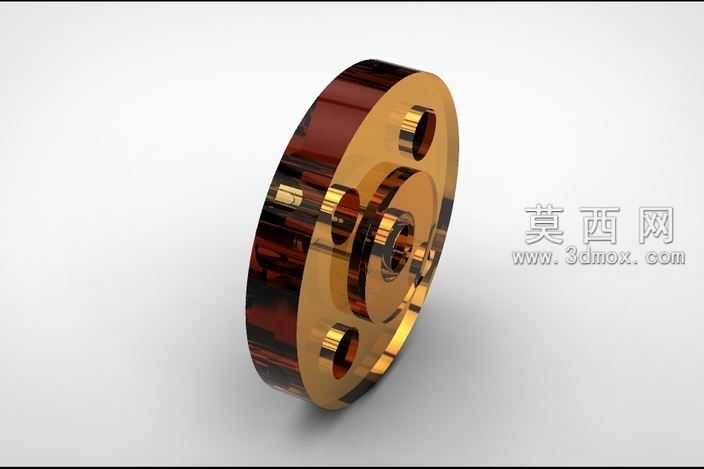

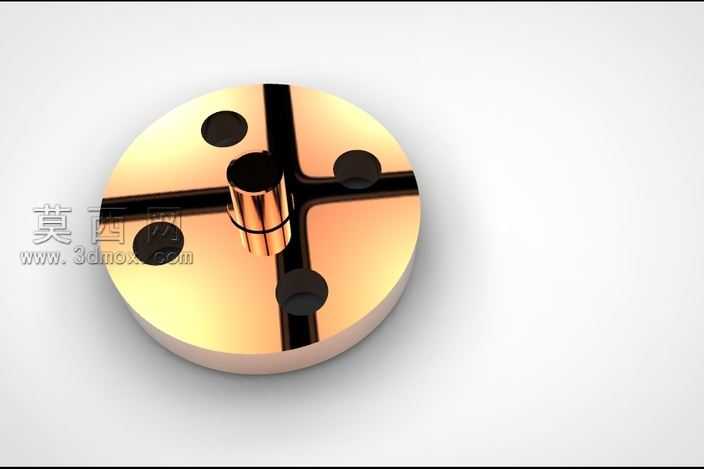

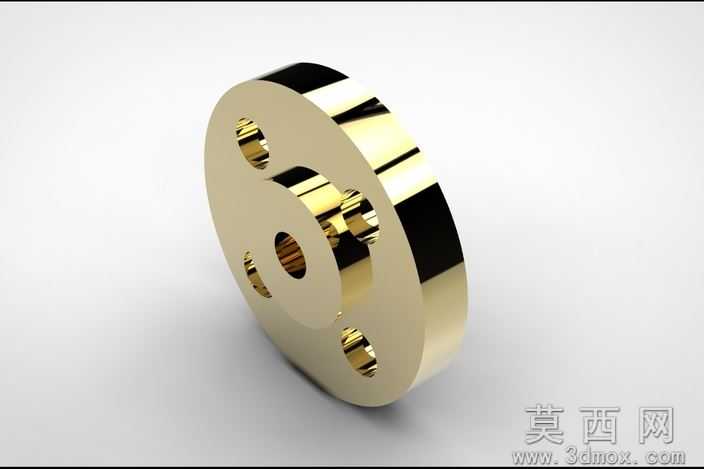

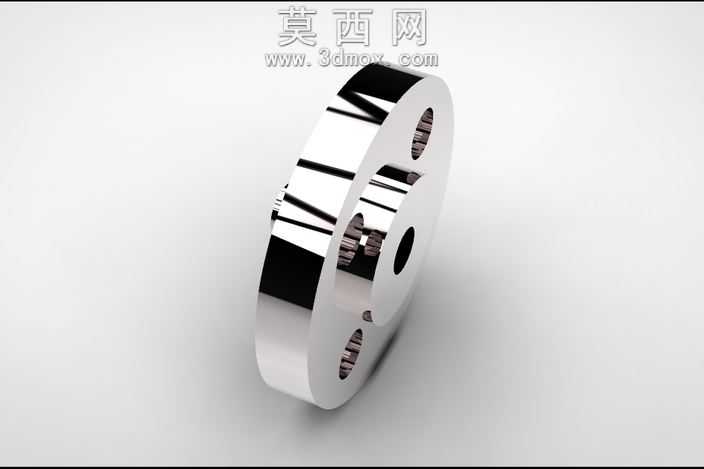

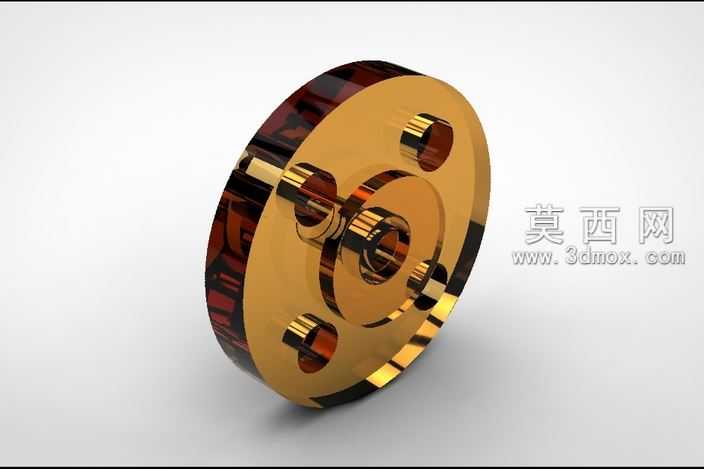

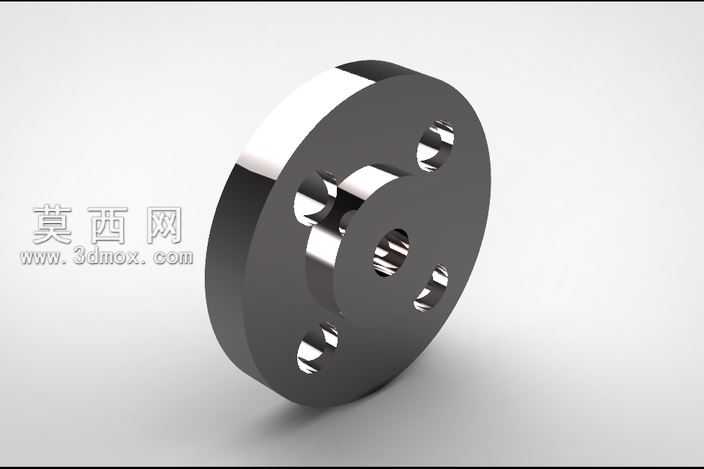

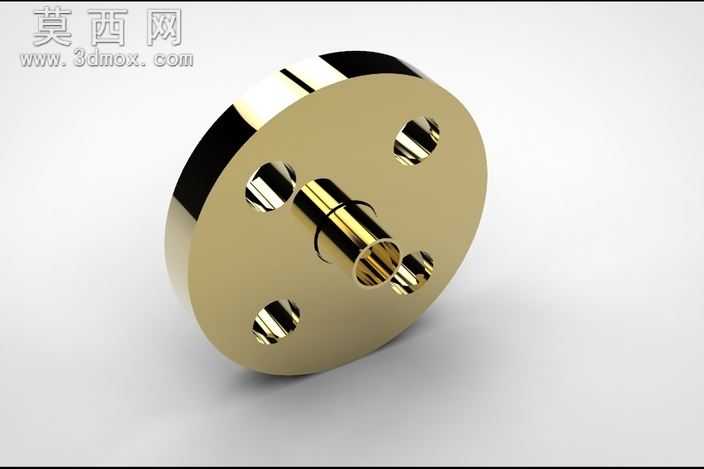

本作品为带颈对焊型法兰的三维数字化设计成果，建模阶段以实际工业管路连接的尺寸规范为基准，先通过草图绘制法兰的端面轮廓，精准定位中心通孔、圆周分布螺栓孔的相对位置，保证各孔位的同轴度、位置度公差符合常规管路连接的装配要求，再通过回转特征生成法兰的基础盘体与颈部结构，对螺栓孔、中心通孔进行切除成型，同时对法兰颈部与盘体的过渡位置做圆弧倒角处理，消除应力集中的结构隐患，还原真实法兰的工艺结构特征。材质设置阶段参考工业常用的镀铬金属法兰质感，为模型赋予高反射性的金属材质，调整材质的粗糙度、反射率参数，模拟金属表面经过精密机加工后的亮面效果，还原金属材质在光照下的高光、反射层次，让模型呈现出真实金属零件的厚重质感与精致的加工质感。渲染阶段采用柔和的影棚布光方案，设置多组不同角度的面光源，避免金属表面出现过曝的死白区域，同时通过环境贴图的反射映射，让金属表面的反射效果更自然真实，突出法兰盘体端面、颈部外圆、孔位内壁的不同加工面的质感差异，清晰展现各部分的结构细节。设计过程中充分考虑法兰的实际使用场景，颈部结构的长度、锥度参考通用对焊法兰的标准参数设计，既保证法兰与管道焊接时有足够的接触定位面，也避免颈部过长造成的材料浪费与安装空间占用，盘体厚度、螺栓孔的孔径与分布圆直径均匹配常用的管路压力等级参数，确保模型的结构尺寸具备实际工程参考价值，可用于管路装配演示、五金零件教学展示、产品渲染宣传等多种场景。模型的各部分结构均做了参数化关联，可通过调整草图尺寸快速适配不同通径、不同压力等级的法兰设计需求，孔位数量、盘体外径、颈部尺寸均可快速修改，具备较强的设计复用性，整体模型结构完整，无多余碎面、破面等建模问题，曲面过渡顺滑，倒角、圆角等细节处理到位，完整还原了真实焊接法兰的结构特征与外观质感。
