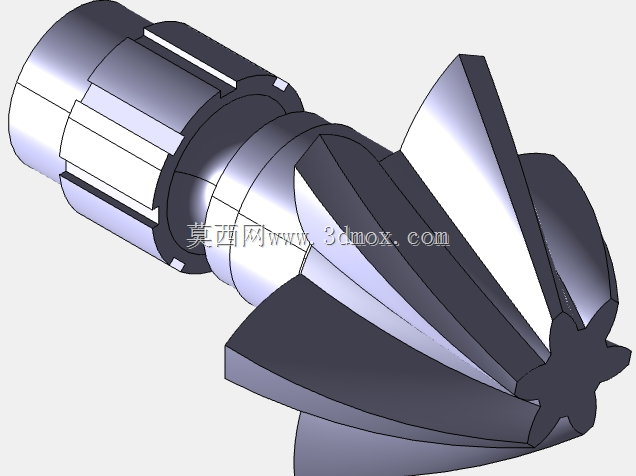

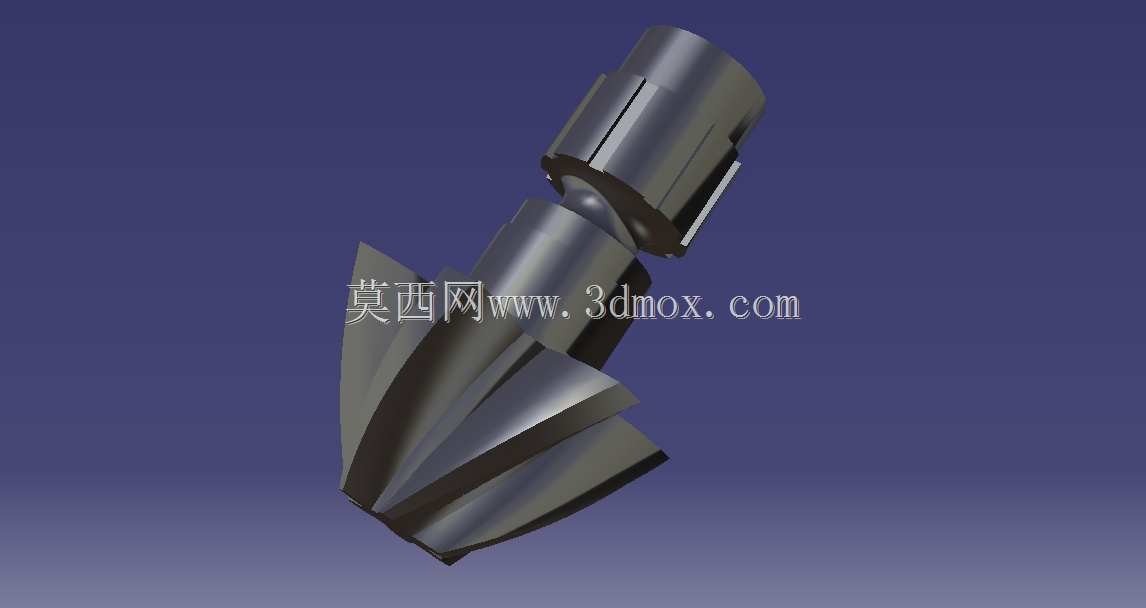

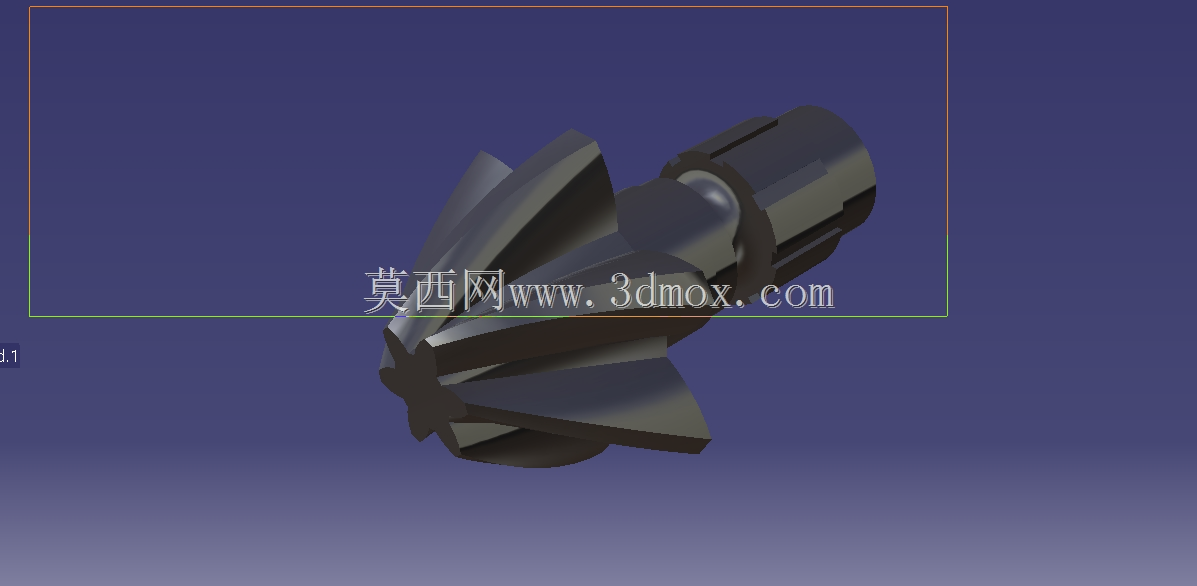

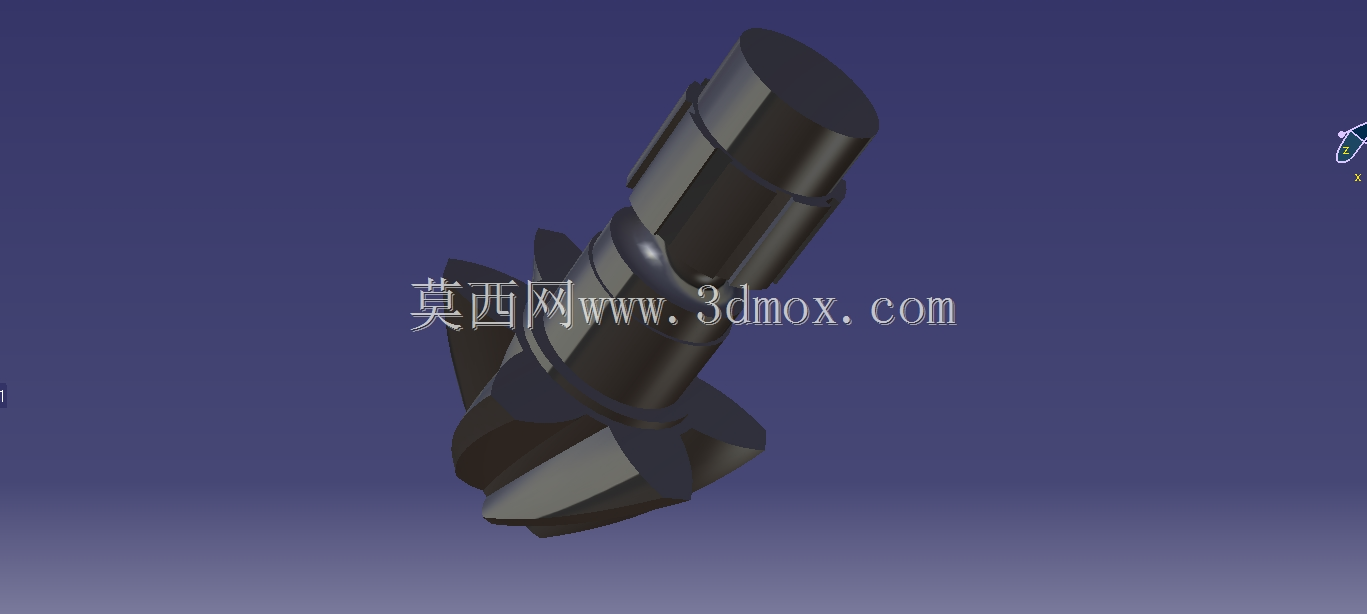

带安装轴段的螺旋齿斜齿轮传动件

　　这款斜齿轮传动件采用齿轴一体化结构设计，将啮合齿段与安装定位轴段整合为单一整体构件，省去了传统齿轮与轴装配所需的键槽、锁紧螺母等连接结构，从根源上消除了键连接带来的间隙、应力集中问题，大幅提升了传动链的刚性与同轴度精度，适合对传动回差控制要求严苛的工况。从实际应用场景来看，这类结构的斜齿轮常出现在减压阀的内部调节传动链、小型精密减速机的输入级、农业机械的分动箱传动单元、3D打印设备的挤出送料传动机构中，尤其适合安装空间紧凑、无法拆分齿轮与轴进行装配的狭小腔体内部。

　　从功能特性上看，该斜齿轮的齿向与齿轮轴线存在固定螺旋角，啮合过程中轮齿是逐步进入、逐步退出啮合状态，不会像直齿轮那样出现整齿突然撞击的情况，传动过程的冲击、振动与噪音都明显低于同参数直齿轮，重合度更高的啮合特性也让单齿承受的载荷更小，能在同等模数、齿宽条件下传递更大扭矩，长期运行的齿面磨损更均匀，使用寿命更长。设计这类齿轴一体斜齿轮时，首先要根据传动系统的额定扭矩、转速比确定模数、齿数与螺旋角参数，螺旋角通常选取8°到20°区间，螺旋角过大会导致轴向力激增，对支撑轴承的轴向承载能力提出过高要求，螺旋角过小则无法发挥斜齿轮平稳传动的优势；齿宽系数需要结合安装空间的轴向尺寸确定，过窄的齿宽会降低承载能力，过宽则会加剧齿向载荷分布不均的问题。

　　安装边界方面，该构件的轴段分为两段不同直径的圆柱定位面，靠近齿部的大直径轴段用于装配深沟球轴承或滑动轴套，作为径向支撑的主要定位基准，轴段端部的扁位结构用于与外部驱动件或执行件连接，通过扁位传递扭矩，避免轴与连接件之间出现打滑，装配时需要保证两段轴段的同轴度公差控制在0.02mm以内，齿部的径向跳动公差不超过0.03mm，否则会导致啮合间隙不均，运行时出现周期性异响。齿部的加工通常采用滚齿工艺进行粗加工，后经剃齿或磨齿工序提升齿面精度与表面粗糙度，对于有耐磨要求的工况，还会对齿面进行渗碳淬火处理，提升齿面硬度至HRC58-62，增强抗点蚀、抗磨损能力。

　　在减压阀这类流体控制设备中，该斜齿轮的作用是将手动调节或电机驱动的旋转运动平稳传递到阀芯调节机构，通过齿轮传动的减速比放大调节扭矩，实现对出口压力的精准微调，平稳的啮合特性能避免调节过程中出现压力跳变，保证输出压力的稳定性；在农业机械的齿轮箱中，这类齿轴一体结构能适应田间作业的颠簸、变载荷工况，减少装配环节带来的故障点，提升设备在恶劣环境下的运行可靠性；在3D打印设备的挤出机构中，低背隙的传动特性可以精准控制送丝轮的旋转角度，保证耗材挤出量的均匀性，提升打印成型的精度。设计过程中还需要考虑轴向力的平衡，通常会在轴段的两端配置对应承载能力的轴承，承受斜齿轮啮合产生的轴向分力，避免轴系出现轴向窜动，同时要预留合适的润滑空间，保证齿面啮合区域能得到持续的润滑，降低齿面磨损与运行温升。
