交流稳压器移动承载钢制焊接车架

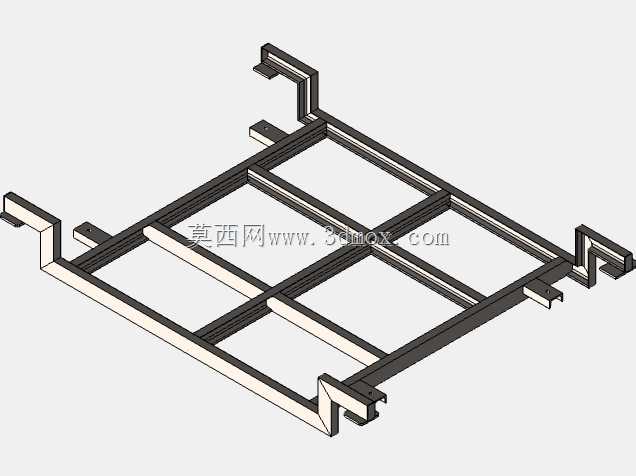

　　这套框架结构面向车间内部短距离转运、产线工位间周转以及成品调试环节的承载需求，主体采用矩形钢管拼焊成型，整体呈扁平矩形布局，框架内部通过多根横向、纵向方管分隔出若干镂空区域，既为底部走线、散热气流预留通道，也方便操作人员从下方穿入吊带完成吊装作业。框架四角及侧边伸出的折弯支耳并非随意布置，每一处支耳的开孔位置都对应脚轮安装孔距，支耳立面与底面的折弯边形成双向限位，焊接后可抵消脚轮在急停、转向时产生的剪切力矩，避免长期使用后焊缝开裂。

　　从实际使用场景来看，交流稳压器整机重量集中在中部铁芯与绕组区域，框架的主梁排布刻意避开了柜体底部的接线端子凸出位置，中间镂空区同时作为柜体底部通风口的对位空间，当稳压器柜体落装到车架上时，框架上表面的几根平行方管直接贴合柜体底部的加强筋，载荷不会压在柜体薄钣金底板上，防止底板受压凹陷。框架两端向上翘起的折弯挡边起到侧向定位作用，柜体推入车架后，挡边内侧抵住柜体侧壁，配合螺栓从支耳孔位向上锁入柜体底部螺纹孔，无需额外焊接定位块即可完成整机固定，后期拆装维护也更为便捷。

　　设计过程中优先控制整体高度，车架自身净高度控制在较低范围，避免加装脚轮后整机重心过高，在车间经过地坪接缝、小坡度坡道时出现倾覆风险。框架的外轮廓尺寸完全匹配常规中小功率交流稳压器的柜体底面边界，侧边伸出的安装支耳超出主框架轮廓的距离经过核算，既要保证万向脚轮的回转半径不会磕碰主框架方管，也要控制整车总宽度，确保可以顺利通过车间标准通道门、电梯轿厢门。方管对接位置全部采用满焊后打磨处理，焊缝沿管材长度方向延伸，而非仅在端点点焊，框架受扭时相邻管材可以共同分担形变应力。

　　框架上预留的多处小孔分为两类，靠近四角的通孔用于脚轮支架的螺栓穿装，侧边分布的小直径孔位用于绑定捆扎带、挂载接地线缆或者安装侧边防护拉手，操作人员在推移设备时可以借助侧边附加的拉手掌控方向，不需要直接推压稳压器柜体面板，避免面板上的仪表、调节旋钮被误碰。框架表面做喷塑处理，哑光黑色涂层可以抵御车间日常的油污、轻微磕碰，裸露的安装端面在焊接后做倒角处理，去除焊渣与锐边，装配人员搬运车架时不会被毛刺划伤。

　　从装配逻辑上看，这套车架先完成整体焊接与时效去应力，再统一进行钻孔、喷塑工序，所有孔位的同轴度在焊接工装定位下得到保证，脚轮安装后四个轮的接地高度差控制在很小范围，整车推移时不会出现三轮着地、晃动打滑的问题。框架中部的镂空分隔同时兼顾了减重需求，在满足额定承载的前提下去掉了非受力区域的多余板材，相比整块钢板切割的底座，整体重量大幅降低，推移时的操作阻力更小，也节省了原材料成本。对于需要频繁在检测区、老化区、包装区之间流转的稳压器生产场景，这种标准化车架可以适配同系列多个功率段的柜体，仅需调整上方锁付孔位的适配垫片即可通用，减少了不同规格定制底座的重复设计工作量。框架两端的挡边高度较低，不会遮挡柜体侧面的散热孔，设备运行时风机排出的热风可以直接侧向流通，不会被车架结构阻挡形成热量淤积。
