工业设备承载矩形金属焊接框架

　　这套矩形金属承载框架主要面向中小型工业设备的预装、试验与产线集成场景，常见于稳压电源柜、检测试验台、专用工装台以及非标自动化单元的底层支撑结构。框架并非独立成品设备，而是作为设备本体的安装基体使用，现场可在中央平台区域布置电气柜体、液压阀组、检测仪器或工件夹具，两侧留空区域则用于铺设走线槽、安装拖链、固定气动元件或容纳操作人员的脚部空间，整体结构逻辑贴合车间实际装配习惯。

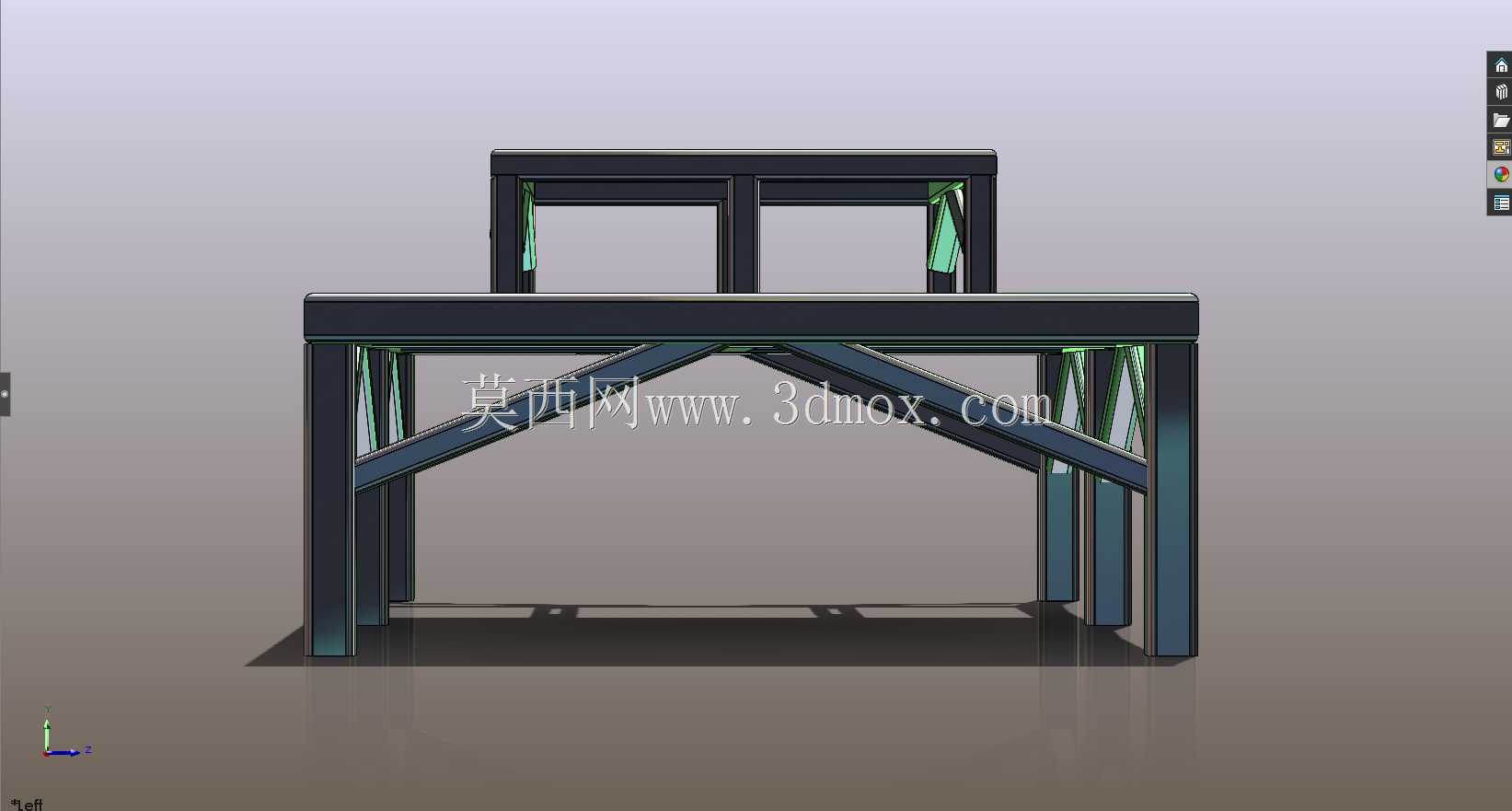

　　从受力路径来看，整台框架的载荷先由上部平台面板和网格板传递到四周矩形主梁，再通过竖向支腿向下扩散到地面接触点。主梁之间采用交错连接方式，在角部和跨中位置设置斜向加强筋，能够抑制平台受偏载时产生的扭转变形；支腿底部保留了水平安装面，现场可通过膨胀螺栓与混凝土地面固定，也可在后期加装脚轮、减振垫或可调支撑脚，以适应固定工位和移动工位两种使用需求。

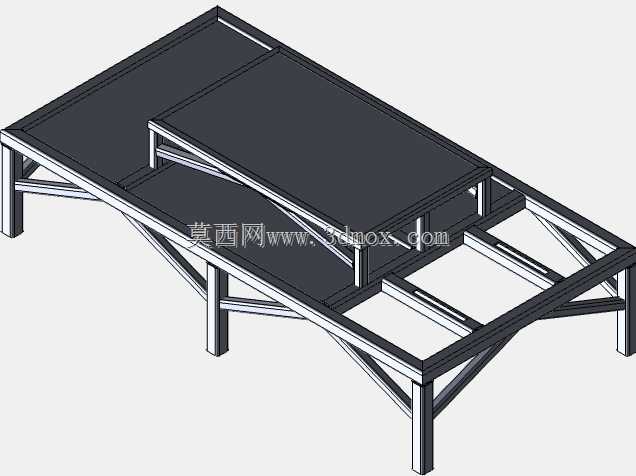

　　框架中部设置封闭平台箱，该区域板面平整、边界规整，适合作为核心设备的定位基准面。设计时在平台下方保留了一定空腔，既可以容纳设备底部伸出的接头、线缆和管路，也能为散热气流留出通道。平台周边的梁体可作为钻孔基准，工程人员根据实际设备 footprint 在梁面追加安装孔，不必重新搭建主体骨架，从而缩短非标设备的设计与制造周期。

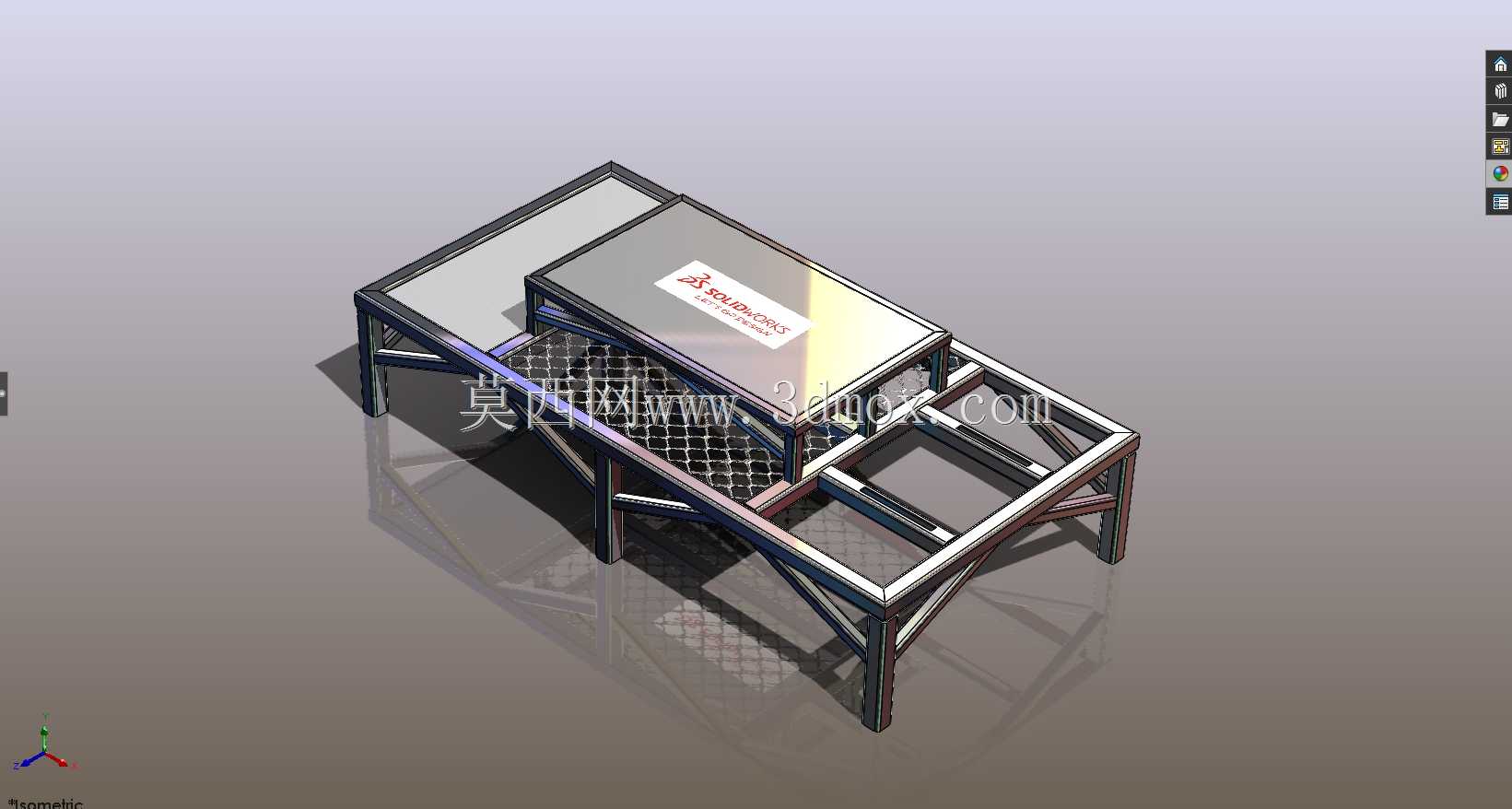

　　中央平台下方配置钢筋样式的网格板，网格区域并非单纯装饰结构。其作用首先是通风，当平台上放置发热设备时，下部空气可通过网格向上流通，减少热量在封闭板面积聚；其次是维护通道，人员可透过网格观察下方管路、电缆和接头状态；在轻载工况下，网格板也能承受临时工具、小工件的放置载荷。网格边框与主梁焊接后形成连续受力面，避免单板悬空造成的局部颤振。

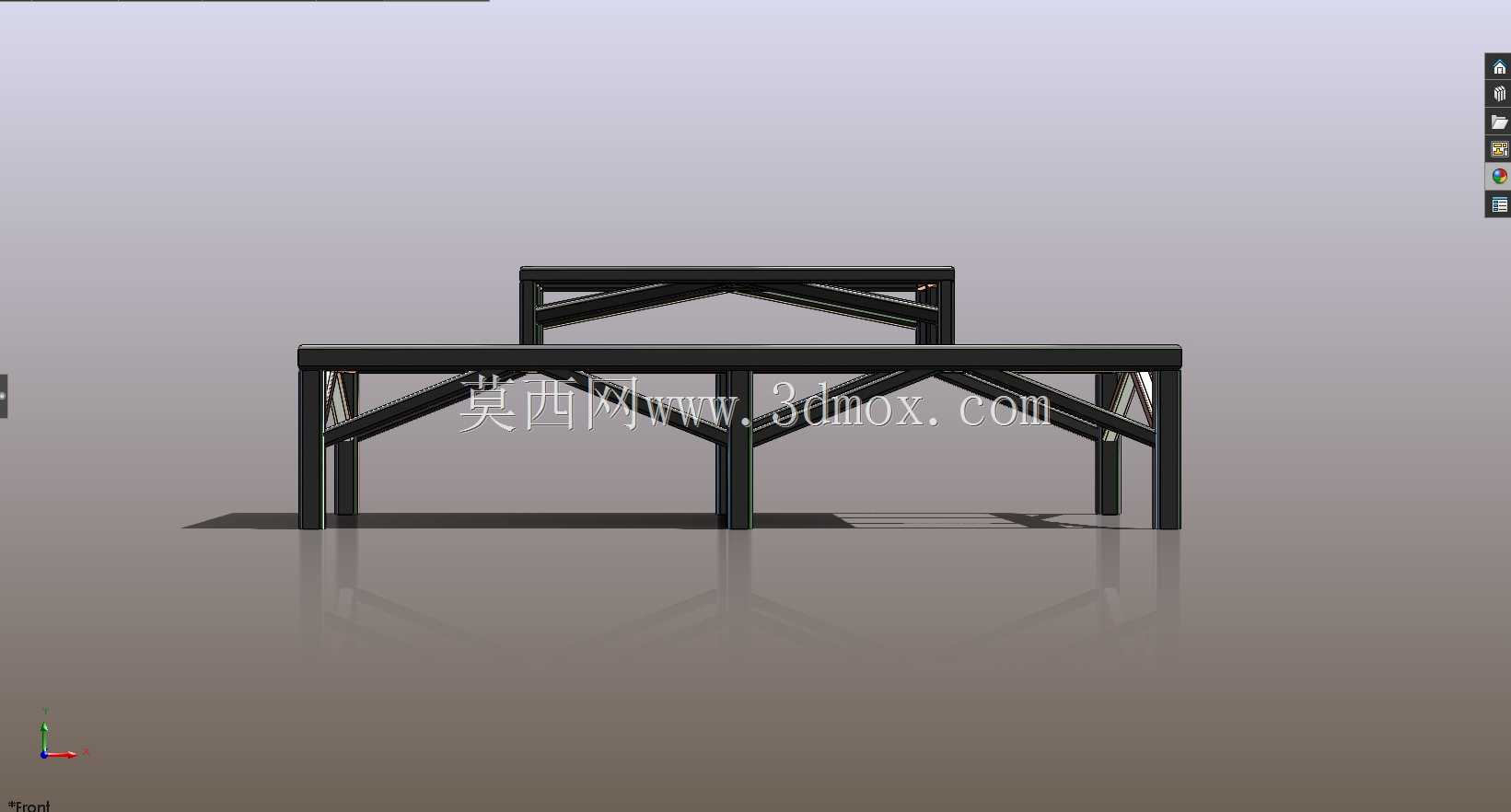

　　外形边界方面，框架整体呈长矩形布置，长度方向明显大于宽度方向，适合沿产线方向排布。上部结构高度控制在人体操作与设备检修都较容易触及的区间，既不需要登高作业，也不会因台面过低导致弯腰操作。支腿外轮廓与上部梁体基本对齐，运输时可整体叉装，吊装时可利用主梁交点作为吊挂点。安装边界需要重点核对地面平整度、支腿地脚孔位置以及平台上方设备的最大外形尺寸，防止周边输送线或防护栏与支腿发生干涉。

　　建模过程中，结构按型材梁、封板、网格板、斜撑和支腿几个层级拆分，便于在工程阶段分别调整规格。主梁可采用方管、矩形管或焊接型钢，具体壁厚根据设备重量、振动条件和支撑跨距确定；封板边缘预留折弯或焊接余量，网格板则按单元阵列处理，方便修改网格密度。对于需要后期机加工的安装面，可在模型中单独标注加工余量区域，避免焊接成型后因热变形影响平面度。

　　在实际选型时，这类框架尤其适用于负载分布不均匀、需要频繁改孔或多品种小批量生产的场合。相比铸件底座，焊接框架开发周期短、修改灵活；相比铝型材机架，钢制焊接框架在抗扭、抗振和重载方面更有优势。框架表面可根据车间环境进行喷漆、喷塑或镀锌处理，外露棱边做倒角和焊缝打磨，既降低磕碰风险，也便于后期清洁维护。

　　整套结构的核心价值在于把设备承载、人员操作、通风观察和现场安装整合到同一基体中。设计人员可以在此基础上扩展护栏、抽屉、电气安装板、传感器支架或防护门板，使其从简单底座演变为完整的试验台、设备机架或生产线工作站。
