带支座筒式管道连接适配构件

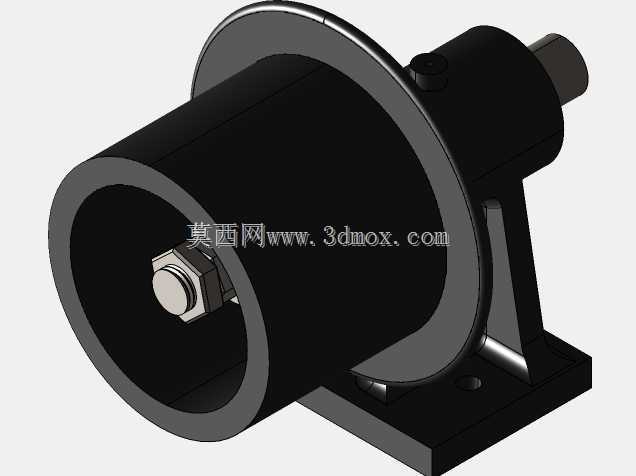

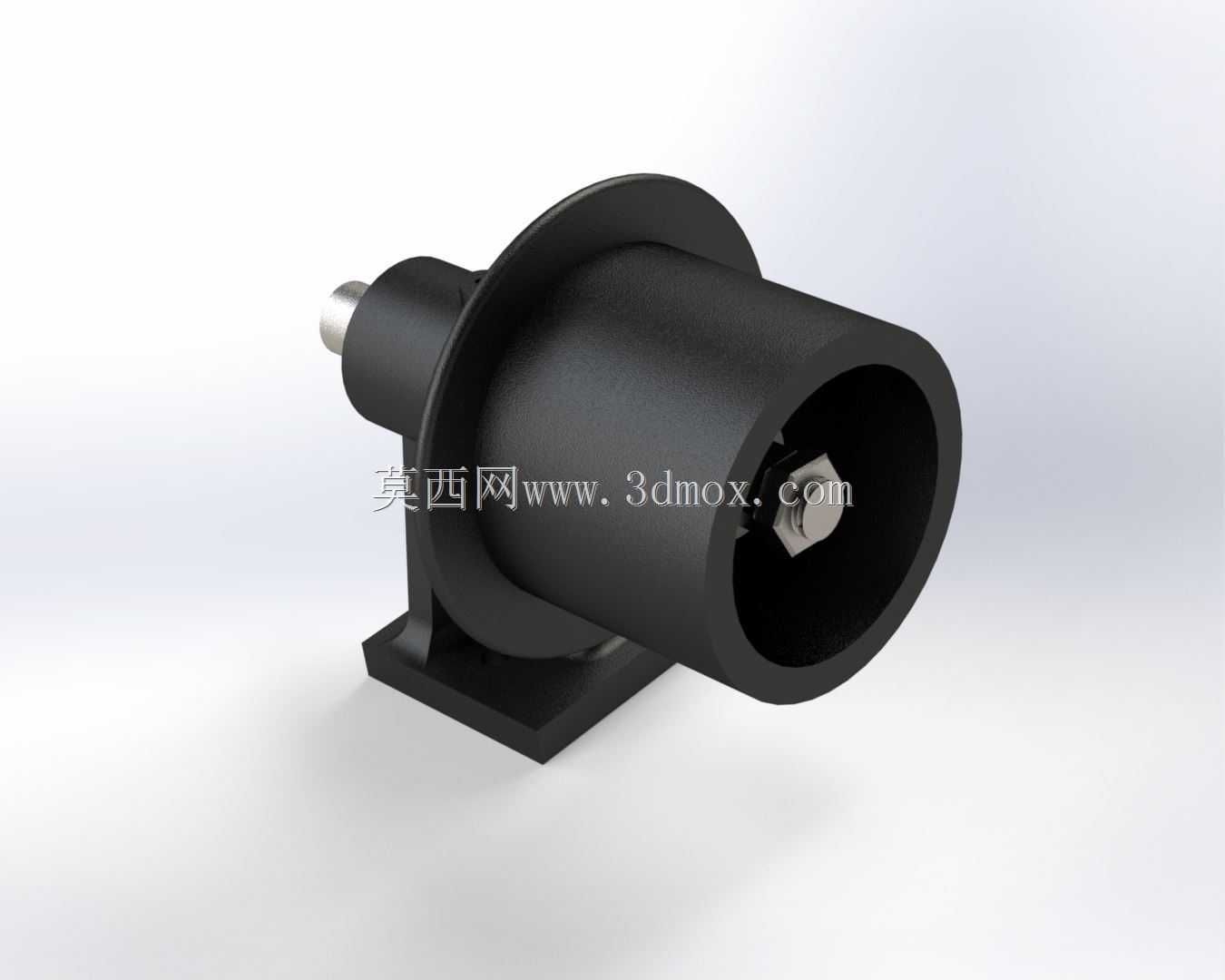

　　该构件主要应用于工业流体输送管路系统中，可在空气、天然气、石油等介质的输送管线中实现两段管道的对接适配，也可作为管路末端的转接接口使用，在车间工艺管线、场站输配管路、设备外接管路等场景中均能适配安装。构件整体采用带一体式支座的筒式结构，主体为空心圆筒构型，一端设置外凸的连接轴段用于对接上游管路，另一端为敞口内凹结构，内置锁紧组件用于卡紧下游接入的管段，底部的一体式支撑座可直接通过螺栓固定在安装基面，无需额外配置独立的管支架，能有效减少管路安装的配套零件数量。设计阶段优先考虑了管路安装的对中性需求，圆筒主体与底部支座的安装面设置了同轴度定位基准，支座上的安装孔采用长圆孔与圆孔组合的形式，可在安装时补偿一定的管线位置偏差，

　　降低现场安装的对位难度。敞口端的内置锁紧结构采用六角锁紧件配合锥面压紧的形式，接入管段插入后拧紧锁紧件即可通过锥面挤压实现管段的周向固定与密封，无需额外焊接或套丝，适合现场快速装配作业。构件的安装边界需注意，底部支座的底面为安装基准面，安装时需保证基面平面度不低于每米0.1mm，避免支座受迫变形导致圆筒轴线偏移影响管路对接精度；圆筒主体的外径为安装时的最大回转尺寸，周边需预留不小于20mm的操作空间用于锁紧件的拧紧作业；外凸连接轴段的长度可适配常规壁厚的管路法兰对接，轴段上预留的密封槽可适配O型密封圈实现端面密封，敞口端的内孔尺寸适配公称通径对应的常规管材外径，可兼容同通径下不同壁厚的金属或非金属管材。在实际工况使用中，

　　该构件可承受管路内1.6MPa级别的介质压力，支撑座的结构强度可满足管线运行时的振动载荷与轴向推力承载需求，避免管路接口处出现应力集中导致的泄漏或断裂问题，整体结构无冗余设计，在满足连接强度与安装便捷性的前提下尽可能压缩了构件的整体体积，适合在管路排布空间紧凑的场景下使用。
