卧式管壳式换热机组筒体管束结构

　　这套三维结构围绕卧式管壳换热设备展开，主体由长圆筒形壳体、两端封头、管板、换热管束、折流元件、接管及下部支承鞍座组成，适用于化工、能源、暖通、制冷及工业循环系统中两种介质之间的连续热量传递。设备在现场通常布置在泵组、管路框架或设备平台之间，壳程与管程分别接入不同温度的流体，通过管壁实现加热、冷却、冷凝或余热回收。

　　从实际选型角度看，管壳式结构的优势在于承压能力稳定、流道组织清晰、维护边界明确。圆筒壳体承担壳程压力，端部封头通过法兰与筒体连接，拆开后可对管束进行抽芯检查、清洗或更换。管板位于管束两端，既固定大量换热管，又分隔管程和壳程介质，是密封与受力的关键部位。换热管沿筒体轴向密集排列，管内介质可单程或多程流动；壳程介质则在筒体外壁与换热管之间流动，依靠折流板改变流向，使流体反复横掠管束，减少短路和死区，提高换热系数。

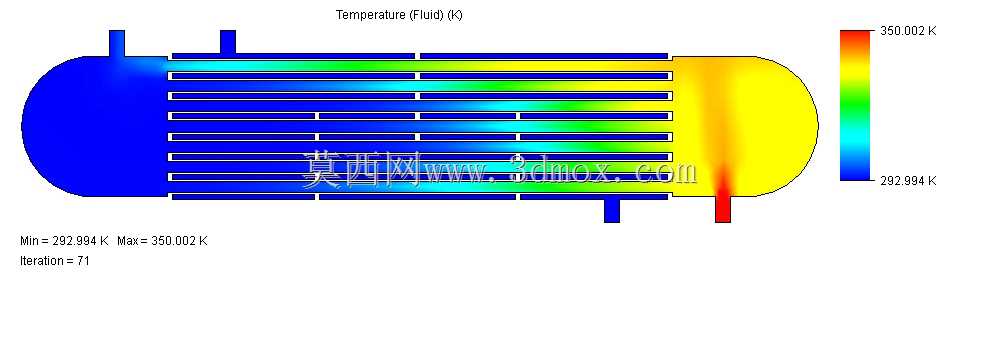

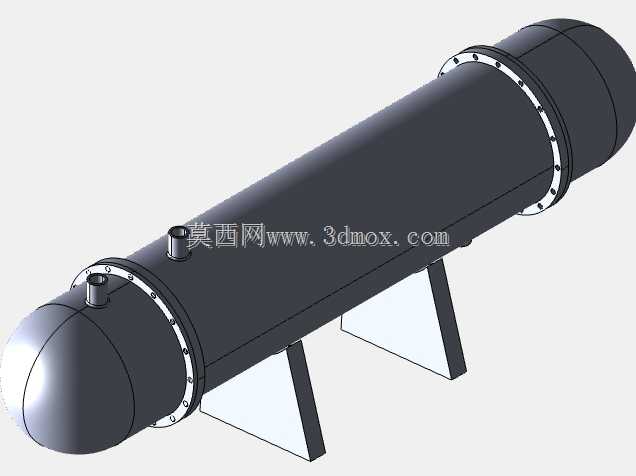

　　模型中筒体上方布置有壳程接管，端部区域设置管程接口，接管方位与封头形式决定了管路接入方式。工程布置时，需要核对接管中心高度、法兰外径、螺栓操作空间以及封头抽出方向。卧式设备下方采用两个鞍式支承，支承位置不能简单按筒体两端均分，而应结合筒体弯矩、封头刚性、地脚螺栓间距和平台梁格进行校核。鞍座与筒体接触区域存在局部支反力，若支承跨距过大，会造成筒体中部挠度增加，进而影响管束对中、法兰密封和接管载荷。

　　管束部分是建模和制造的重点。大量换热管按规则管桥间距排布，端部穿入管板孔位，折流板按一定间距固定在管束上，其缺口方向和板间距离直接影响壳程流速与压降。折流板间距过小会提高流速和换热效果，但也会带来较大阻力和振动风险；间距过大则容易形成低流速区，降低传热效率。对于存在气液两相或含杂质介质的工况，还需在结构上考虑排气、排液、排污和清洗空间，避免运行后在筒体底部或折流板背侧积聚沉积物。

　　设计思路上，该类设备不是单纯追求外形紧凑，而是在热负荷、允许压降、材料相容性和检修空间之间取得平衡。管程适合走腐蚀性较强、压力较高或容易结垢的介质，因为管内清洗和流量组织相对方便；壳程则可安排换热系数较低、需要通过折流强化的流体。两程介质的流向可根据工况选择并流或逆流，逆流布置通常具有更大的对数平均温差，但接管布置和热补偿要求也会更复杂。

　　外形尺寸方面，长径比是卧式管壳换热器的重要边界条件。筒体长度增加可布置更多换热面积，但会提高抽芯长度要求，设备前方必须预留管束抽出距离；筒体直径增大则可容纳更多管子，却会增加壳体壁厚和支座载荷。三维建模时应把壳体外径、封头长度、法兰外圆、接管伸出长度、鞍座底面宽度、地脚孔位置以及最高最低轮廓点统一纳入装配边界，避免管路设计阶段出现碰撞。

　　结构细节上，封头与筒体法兰之间需要预留螺栓装拆空间，接管附近不能被支腿、平台梁或保温层遮挡。管束抽芯方向应与检修通道一致，若现场空间狭窄，可在布置阶段调整接管方位或采用可拆式组件。设备运行时还存在热膨胀差异，换热管与壳体因温度不同会产生轴向伸长差，固定管板结构需评估温差应力，必要时通过膨胀节、浮头或U形管方案进行补偿。

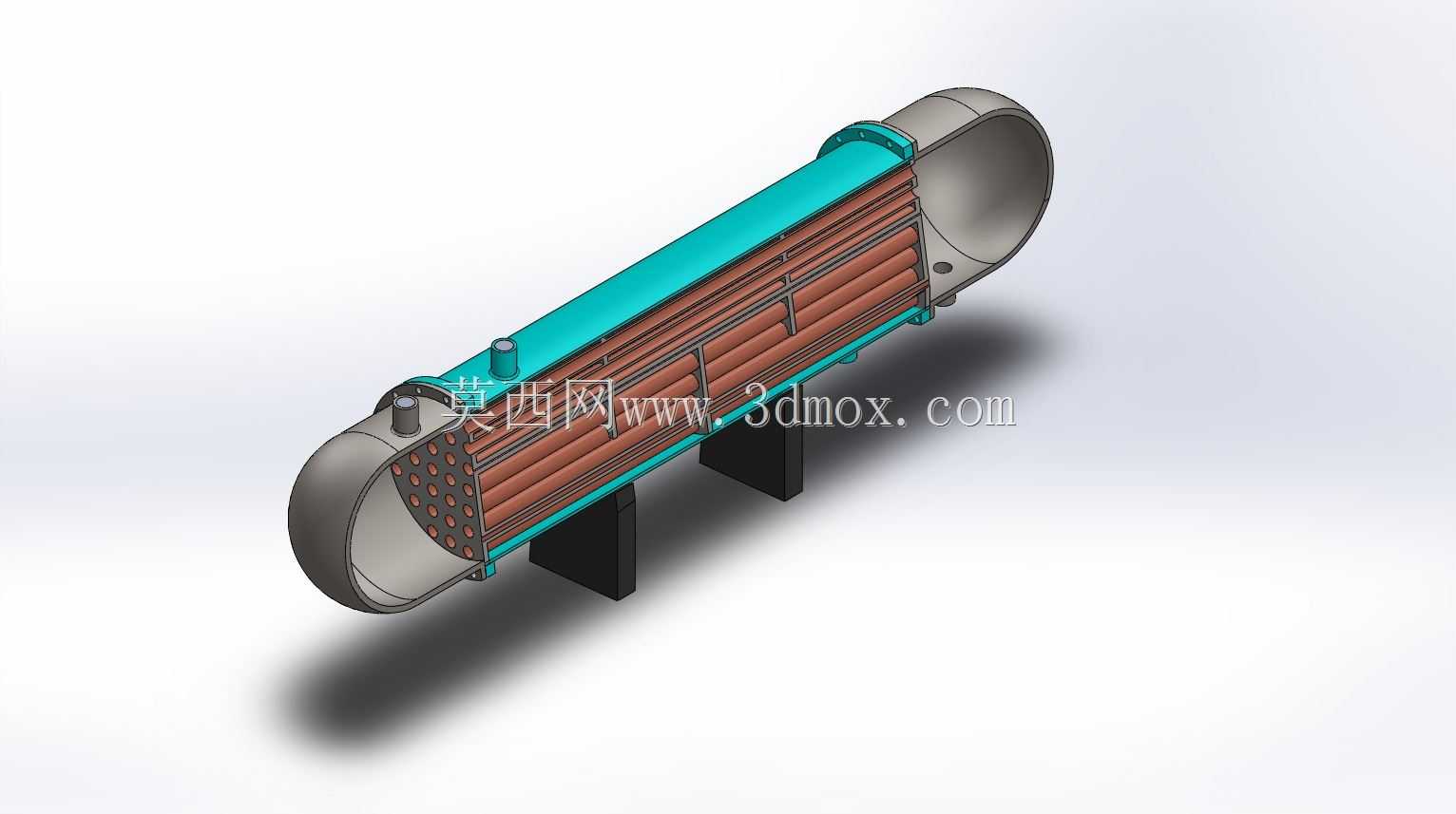

　　从模型表达来看，筒体、封头、管板、管束、折流板和鞍座均按装配关系建立，能够直观展示内部管子排列与外部支承形式。对结构设计人员而言，该模型可用于校核接口方位、检修距离、支座承载区域和管束抽芯空间；对设备选型人员而言，可借助其理解管程、壳程流向及关键部件位置；对三维建模从业者而言，阵列管束、法兰连接、鞍座贴合和折流板缺口方向都是值得重点处理的结构细节。
