方形锥斗式工业投料接料构件

　　这类方形锥斗结构在散料处理工位上很常见，粉料、颗粒料、破碎后的小块物料都能通过它完成暂存、导向和集中出料。现场布置时，上方通常对接人工投料台、振动筛出口、皮带输送机落料点或者搅拌设备进料口，下方则接入螺杆送料器、密闭输送管、称量斗或包装工位。把进料段做成较大的方形开口，主要是为了降低对位难度：人工倒料时允许包装袋或料桶有一定偏移，设备对接时也能吸收上游落料点的散布范围，减少物料撒落到设备外部的情况。锥段不是单纯按外观收缩，而是围绕物料流动特性确定壁面倾角。对于流动性一般的颗粒料，壁面需要保持足够陡度，避免物料在折角处堆积；对于容易架桥的粉料，过渡区域要尽量减少突变截面，使料柱从方形腔体逐步收束到下部出口。

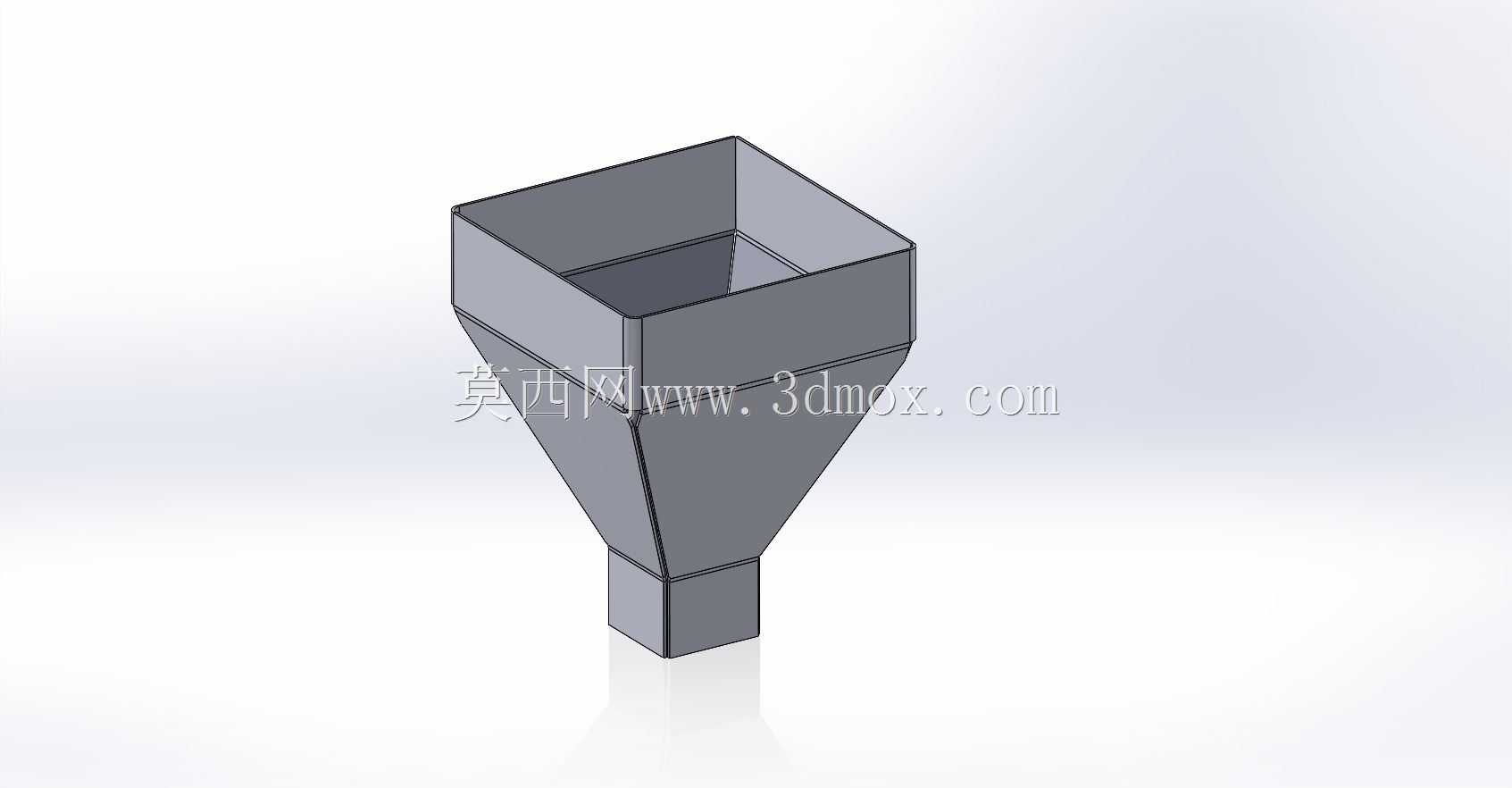

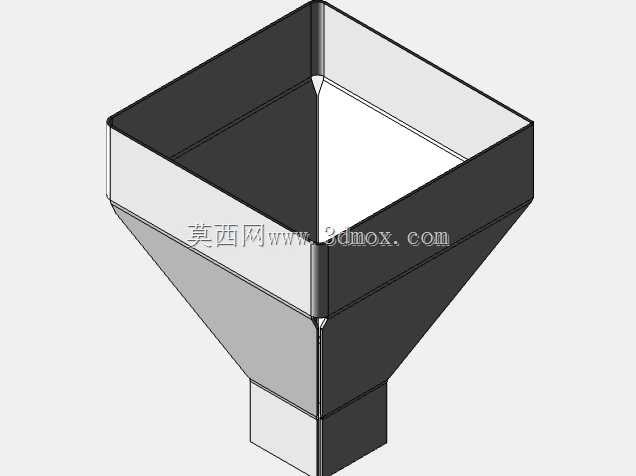

　　方形腔体与锥形段相交处是建模和加工时最容易出问题的位置，折边如果处理不顺，实物焊接后会形成局部死角，长期运行时残留物料可能结块，换料时也不易清理。该结构采用薄壁壳体思路，外形由上方方形储料腔、中部四面收拢锥段和下部方形出料接口组成。上部腔体提供短暂缓冲容量，不必让上游来料立刻挤满狭窄出口；中部锥段承担导流和集流作用，把大面积进入的物料压缩到稳定流道；下部小方口用于与后续设备连接，接口边留出平直段，方便法兰、卡箍或焊接套管定位。壁厚在模型中保持统一，实际制造时可根据物料磨琢性选择普通钢板、不锈钢板或耐磨衬板。食品、医药类工况更关注内壁光滑和清洁便利性，矿山、建材类工况则要考虑冲击磨损，必要时在进料侧增加衬板或加厚受料面。安装边界上，

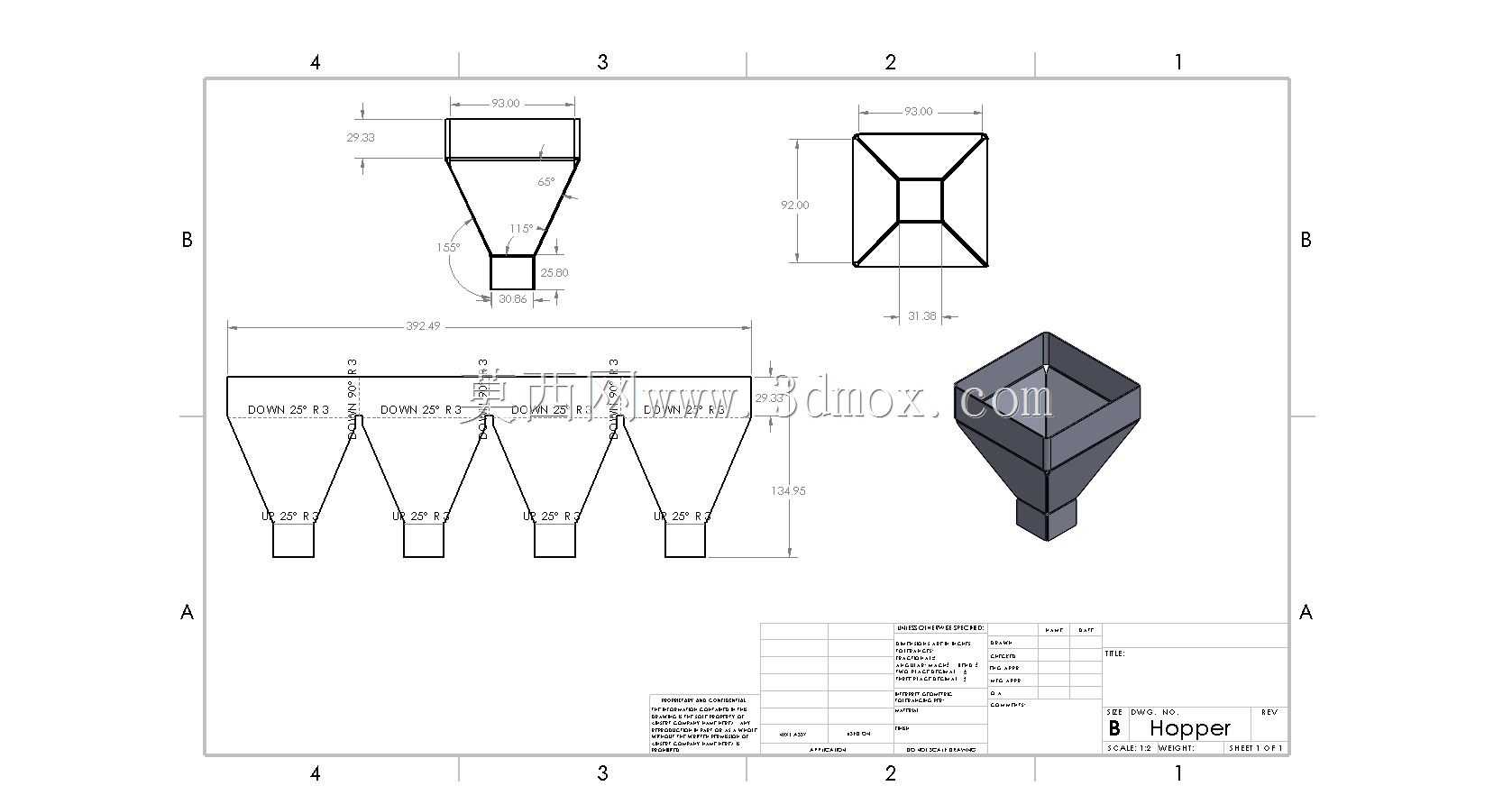

　　上部方形外轮廓决定了设备平台开孔尺寸，机架支撑不能只托住锥尖，而应在上方腔体外侧设置承托边框，使满载物料的重量均匀传递到平台梁上。下部出料口的中心线要与下游进料口对齐，若存在高度差，可通过短节直管衔接，避免直接让锥斗出口承受下游设备重量。周边还要预留观察、检修和振动器安装位置：流动性差的物料常在锥段外壁加装振动电机或气锤，因此外壁需要有平整安装面；需要人工查看料位时，可在侧面开设观察窗，开孔补强不能破坏料流斜面。从三维结构检查角度看，四面锥壁的交线必须连续收口，下端接口的平行度和上端开口的平面度会直接影响装配。若后续用于钣金展开，方形转锥面的各块板料需要分别展开并标注折弯、焊接余量；若采用铸造或焊接箱体，则圆角、

　　壁厚过渡和加强筋位置要结合工艺调整。料斗工作时承受的载荷并不只有物料重力，批量投料瞬间还会有冲击，物料偏载时侧壁会出现侧向推力，所以上部边框和支撑腿的刚度不能忽视。出料口尺寸也不能随意缩小，过小会导致节流，过大则失去稳流效果，需要结合下游输送能力和物料粒径确定。整体结构没有复杂运动部件，核心在于让物料靠重力顺畅下行，同时兼顾制造、安装、清洗和维护，这也是散料输送线中接料斗、缓存斗和加料斗设计时反复权衡的内容。
