四轴玩具飞行器简易结构造型

　　这套结构以小型四旋翼玩具飞行器为表现对象，整体采用简化实体造型，重点呈现机架、旋翼、机身罩和起降承载座之间的空间关系。模型没有追求真实航拍无人机的复杂电子细节，而是把教学演示、结构认知和装配关系放在首位，适合用于航模入门结构讲解、玩具产品概念展示以及多旋翼布局原理说明。

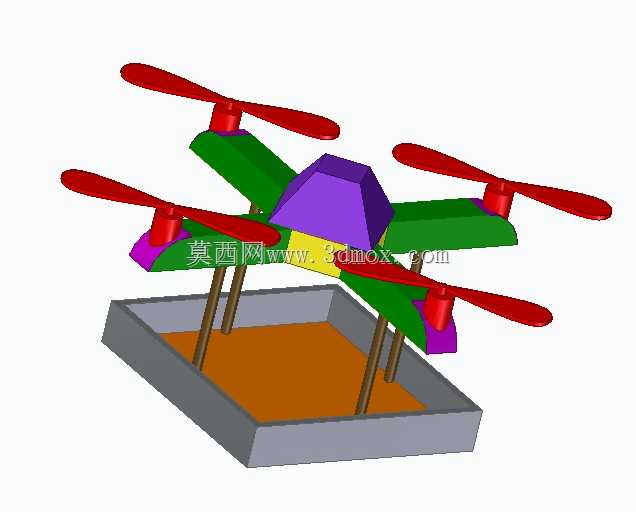

　　从布置方式看，四组旋翼分别位于机架向外延伸的四个端部，旋翼轴线保持竖直，桨叶采用红色薄片实体表达，能够直观反映升力产生位置。机架主体使用绿色块状结构，从中心向四角伸展，形成典型的X形支撑骨架。这种布局的优势在于四个旋翼围绕重心分布，升力点对称，控制逻辑清晰；在玩具级产品中，机架不需要承受高强度飞行载荷，但仍要保证电机安装位置、桨叶旋转范围和中心机身之间不发生干涉。

　　机身中部设置紫色多面体罩壳，外形带有明显折面，既作为视觉中心，也可理解为电路板、电池或控制模块的外部保护区域。罩壳下方与绿色机架连接，周围留出旋翼支臂的贯通空间。实际设计时，中心区域通常需要容纳电池、控制板和接线空间，因此外形不能只考虑造型感，还要兼顾内部元件的放置边界、拆装便利性以及整机重心位置。该模型将中心罩壳做成封闭块状，便于初学者理解机身功能分区，而不必被细小电子元件干扰。

　　飞行器下方配有灰色矩形托盘和橙色内底面，四根细长支撑件从机架向下连接至托盘区域，形成展示用的支架或起降承载结构。托盘边缘具有一定高度，可在演示时限定模型位置，也能模拟小型起降平台。支撑件呈斜向布置，上端连接机架靠近旋翼支臂的位置，下端落在托盘内部，使整机在静态展示时保持稳定。对玩具飞行器而言，起落结构往往需要兼顾轻量化和抗倾倒能力；若用于真实产品，支撑点应尽量靠近整机重心投影范围，并避免在着陆时产生侧向滑移。

　　外形边界方面，旋翼展开后构成模型的最大外轮廓，四个桨叶旋转时会形成相互独立的圆形扫掠区域。设计机架长度时，必须保证相邻桨叶的扫掠圆不重叠，否则高速旋转会发生碰撞。支臂从中心机身向外伸出的长度决定了桨距尺寸，也影响整机俯仰、横滚和偏航控制时的力矩效果。支臂过长会增加结构柔性和重量，过短则会限制桨叶直径并降低升力裕量。该模型采用较短紧凑的支臂比例，符合玩具无人机强调安全、耐摔和小尺寸操作的特点。

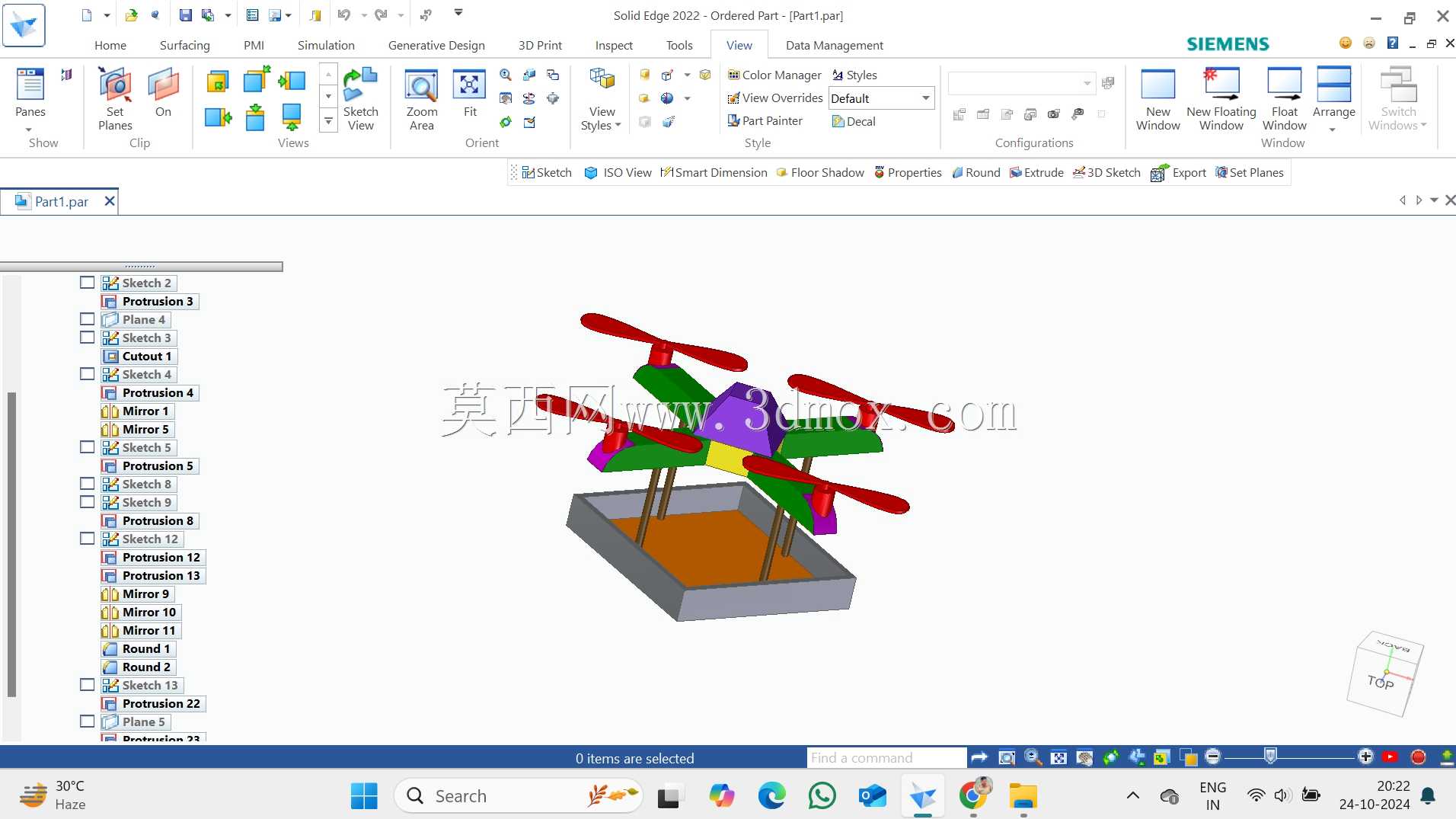

　　安装关系上，旋翼与支臂端部的红色电机座相连，电机座作为动力部件的安装占位，承担桨叶驱动位置的表达作用。机架各支臂在中心区域交汇，机身罩覆盖在交汇部位上方，下部支架则穿过开放空间连接承载托盘。各零件颜色区分明确，绿色机架、紫色罩壳、红色旋翼、灰色托盘和橙色底面形成强烈对比，在三维软件中查看装配层级时更容易识别部件边界。

　　在实际应用场景中，这类简化四轴结构可用于课堂教学中的飞行原理演示，也可作为玩具产品前期方案的外形验证。通过观察四个旋翼的平面位置，可以讲解多旋翼通过转速差实现姿态变化的基本方式；通过支架和托盘的配合，可以说明静态展示、收纳停放和起降区域设计的重要性。若进一步深化为可制造模型，需要在支臂端部增加电机固定孔，在中心罩内规划电池仓和板卡安装柱，在机架下方设置脚架连接座，并对桨叶旋转范围进行运动干涉检查。

　　整体造型没有复杂曲面和精密机构，几何关系清楚，零部件数量少，适合作为多旋翼飞行器基础结构的三维练习对象。它强调的不是专业无人机的性能参数，而是四轴布局、旋翼布置、机身承载、支撑停放和外观分区这些核心结构概念。对于结构设计人员来说，该模型可作为进一步细化电机安装、桨叶选型、机架轻量化和起落架防护设计的起点；对于航模爱好者和教学使用者，则能够快速建立对四轴玩具飞行器整机组成的直观认识。
