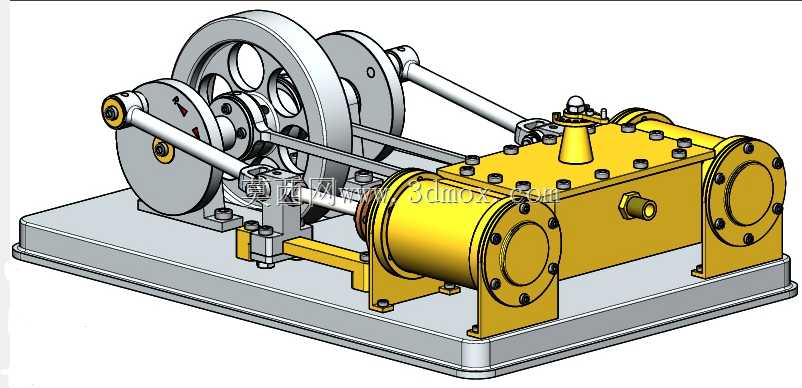

双缸卧式实验蒸汽机教学演示结构

　　这套双缸卧式实验蒸汽机结构面向机械原理教学、动力机构演示和小型复古动力装置开发场景，重点呈现蒸汽进入气缸、活塞往复运动、连杆传递、曲柄飞轮旋转输出的完整机械链路。整机采用底座承载方式，气缸、轴承座、飞轮、曲柄盘、连杆和配汽部件集中布置在同一安装平面上，便于观察运动关系，也适合在实验台、展示台或教学实训柜中固定使用。与单缸机型相比，双缸布置能够通过两组活塞和连杆交替做功，降低死点位置对启动的影响，使飞轮转动更连续，输出扭矩波动更小。

　　从实际用途看，该结构并不追求工业大功率生产，而是强调机构可读性和装配逻辑。气缸部分采用横向并列的卧式布局，黄色缸体与端盖通过周向螺栓压紧，端面上保留进出汽接口和配汽连接位置，能够清楚表达蒸汽压力作用于活塞后形成直线推力的过程。活塞杆从缸体端部伸出，经十字头或滑动导向部位与连杆相连，避免长杆在往复过程中产生过大侧向偏摆。连杆两端分别对应活塞侧和曲柄侧，杆身细长而轮廓明确，建模时需要重点控制两端孔位中心距、关节轴线平行度以及运动包络范围。

　　飞轮组件位于整机一侧，大小轮盘同轴布置，轮缘质量集中，利用转动惯量储存能量，使活塞越过行程端点时仍能维持旋转。轮盘上开设减重孔，既保留视觉上的经典机械特征，也减轻非必要质量。曲柄盘与飞轮轴连接，连杆大端围绕偏心轴颈运动，将往复直线运动转换为连续回转运动。设计这类机构时，不能只看静态装配是否到位，更要检查曲柄在整周旋转过程中连杆与缸体、底座、轮盘之间是否存在干涉，尤其是连杆摆角最大位置和活塞接近止点位置，应留出足够间隙。

　　底座采用平板加折边的形式，为气缸支架、轴承座和飞轮轴系提供统一基准。安装边界上，整机长度主要由气缸组、连杆行程和飞轮直径共同决定；宽度方向需要容纳双缸并列间距、飞轮厚度以及侧向连杆摆动范围；高度方向则由飞轮顶部、配汽阀罩和底座支脚决定。固定孔宜沿底座边缘或承载梁位置布置，避免螺栓孔靠近薄板中部造成局部刚性不足。若用于实物制作，底座平面需要加工出可靠基准面，轴承座安装面与气缸中心线应保持同轴或平行关系，否则会增加活塞杆摩擦和连杆关节载荷。

　　配汽部位位于气缸上方，阀室、阀杆和调节件以较小尺寸集中表达。该部分在演示模型中承担蒸汽时序分配的作用，通过阀杆运动控制进汽和排汽时机，使活塞在不同行程阶段获得正确推力方向。建模时应保留阀室盖、紧固螺栓、接口凸台和操纵小杆的层次关系，使外观既能反映蒸汽机工作原理，又不至于因细小管路过多而影响主体结构识别。气缸侧面的接头可作为蒸汽管路接入点，后续扩展锅炉、管路和冷凝演示单元时，可围绕该接口进行布置。

　　结构设计思路上，模型把复杂热力机械简化为容易理解的机械系统：底座负责基准和安装，气缸负责能量转换，活塞杆与连杆负责运动传递，曲柄飞轮负责回转输出和稳速，配汽部件负责工作时序。各模块之间通过螺栓、销轴和轴承座连接，拆装关系清晰，适合用于爆炸视图、运动仿真、装配训练和机构原理讲解。对于三维建模人员，制作时应先确定主轴中心线、气缸中心线和曲柄回转半径，再反推活塞行程、连杆长度和支架高度；若先零散建模后装配，容易出现孔位错位、连杆长度不匹配或运动死点不合理等问题。

　　在教学应用中，该装置可用于讲解曲柄滑块机构、飞轮储能、活塞密封、轴承支承、螺栓紧固和机械公差配合。卧式结构的优势在于运动平面接近观察者视线，活塞杆推进、连杆摆动和飞轮旋转之间的关系直观可见；双缸设计则便于说明相位布置对动力平稳性的影响。若用于样机加工，气缸内壁、活塞环、滑动导向面和旋转轴属于关键配合部位，需要在尺寸链中控制同轴度、直线度和间隙；若仅作为展示模型，则可在保持外形比例和装配关系准确的前提下，适当简化内部密封与热力计算细节。
