皮带轮动力传递机构三维结构设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:791248
  • 皮带轮动力传递机构三维结构设计
  • 皮带轮动力传递机构三维结构设计
  • 皮带轮动力传递机构三维结构设计
  • 皮带轮动力传递机构三维结构设计
  • 皮带轮动力传递机构三维结构设计
  • 皮带轮动力传递机构三维结构设计
  • 皮带轮动力传递机构三维结构设计
  • 皮带轮动力传递机构三维结构设计

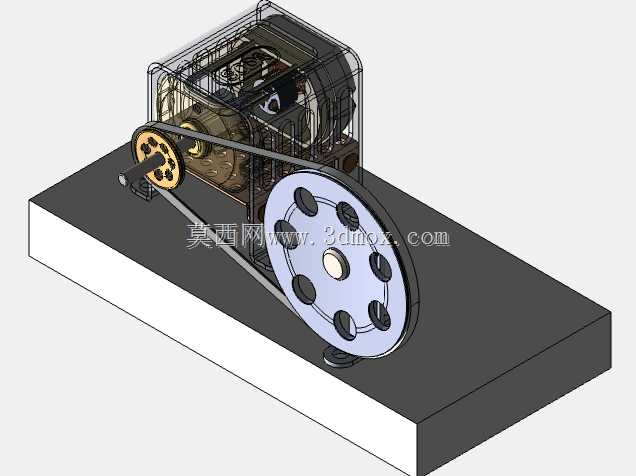

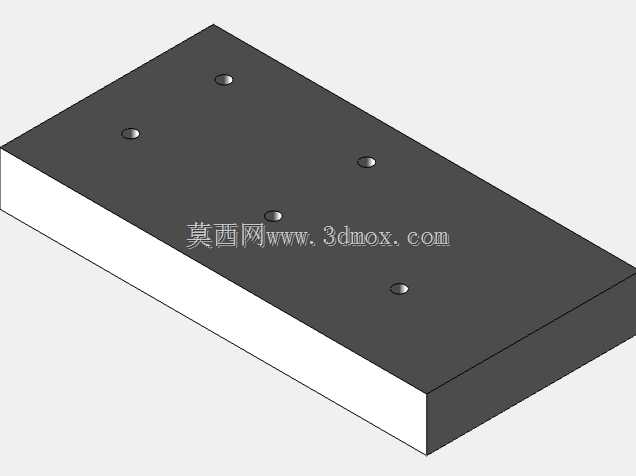

  这套带传动机构在小型动力设备、教学演示台以及低速重载传动单元里十分常见,核心作用是把原动轴的扭矩和旋转运动平稳传递到从动轴,同时依靠带体自身的弹性滑移特性缓冲冲击、隔离振动,避免硬齿面啮合在过载时直接打齿或扭断轴件。现场布置时,整套机构固定在一块厚实的钢制底座上,底座既承担所有部件的定位基准,也通过足够的配重抑制大飞轮转动时产生的倾覆力矩;安装边界上,大直径从动飞轮布置在底座前侧外伸区域,小直径主动带轮靠近后方动力箱体,两轮的轴线平行度需要在装配阶段严格找正,偏差过大会导致皮带单边磨损、运行跑偏甚至脱带。

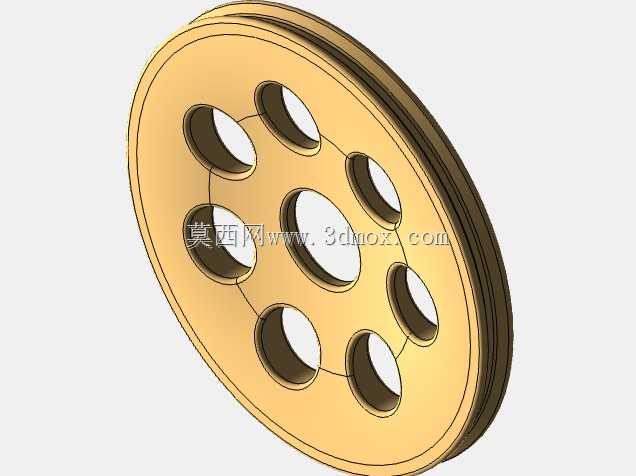

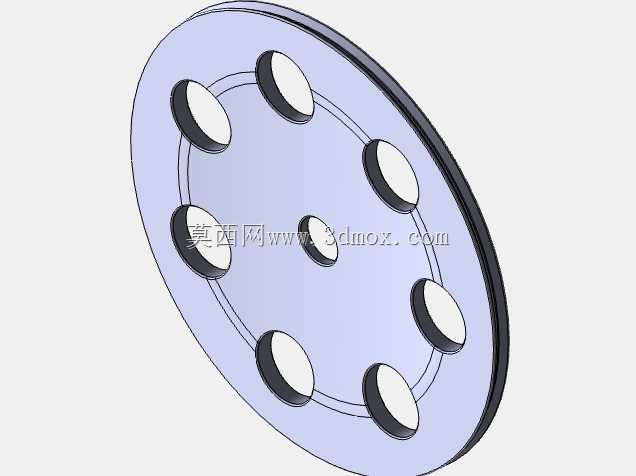

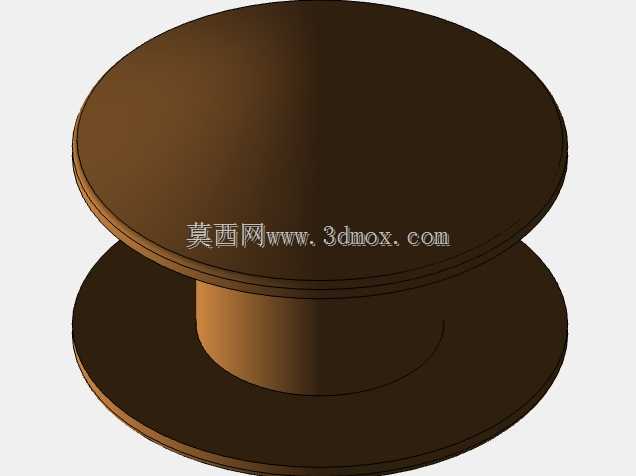

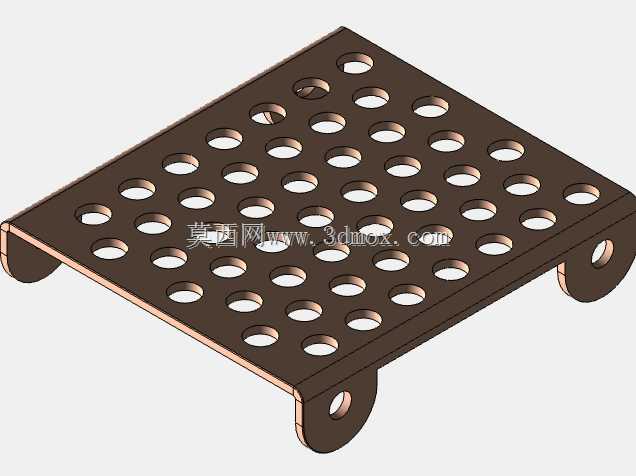

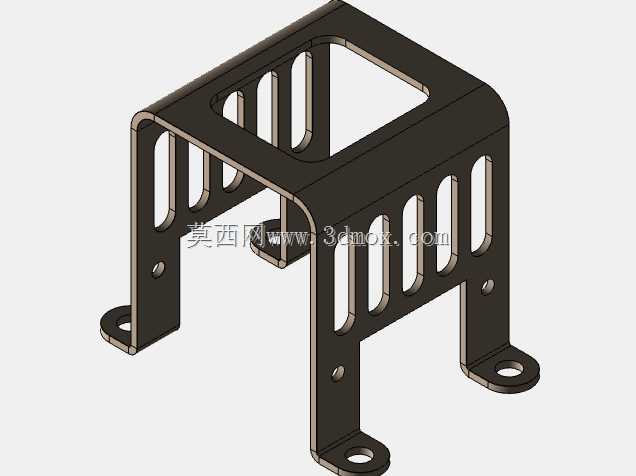

  从结构细节看,主动侧小带轮采用多辐条镂空结构,轮缘加工出与皮带截面匹配的槽型,轮毂通过键连接与动力输出轴锁紧,轴端加装挡圈限制带轮轴向窜动;从动侧大飞轮同样开出对应轮槽,轮盘上均匀分布多个减重孔,在保留足够轮缘转动惯量的前提下大幅降低整体自重,飞轮中心轮毂通过轴承支撑在固定心轴上,心轴两端锁紧在底座支座内。传动皮带跨绕在两轮槽中,张紧后依靠槽面与皮带侧面的摩擦力传递动力,设计时槽型的夹角、表面粗糙度都经过匹配,既保证足够的摩擦牵引力,又避免过度夹紧导致皮带弯折疲劳。后方的箱体结构集成了动力源与内部传动件,外部做了半透明防护示意,既能看清内部齿轮、轴系的布置逻辑,也提示实际量产时需要加装完整防护罩,防止运转中皮带夹入杂物或人员触碰运动部件。

  设计思路上,选用大小带轮的直径差首先实现了减速增扭:主动轮转速高、扭矩小,经带传动后从动飞轮转速降低、输出扭矩放大,匹配后端工作机构的负载需求;大飞轮自身储存的转动惯量还能平滑负载波动,当从动侧遇到短时冲击载荷时,飞轮释放动能维持转速稳定,减少原动机的转速跌落。带传动本身具备过载保护特性,当负载超过皮带摩擦极限时会产生打滑,避免冲击载荷直接反传到动力轴造成零件断裂,这一点在冲压、剪切类间歇负载设备中优势明显。建模过程中需要重点核对两轮的中心距,中心距过小会导致皮带包角不足、传动能力下降,中心距过大则会让皮带运行时抖动加剧;同时要预留张紧调节空间,长期运行后皮带会产生塑性伸长,需要通过调整电机位置或加装张紧轮补偿伸长量,维持合适的初张力。

  外形尺寸层面,大飞轮的外径决定了底座前端的伸出长度,安装时要保证飞轮外缘与周边防护、机架之间留有足够安全间隙,避免旋转时发生磕碰;底座上的安装孔位按照整机固定需求排布,孔距与配套设备的安装台面匹配,整机落地后通过螺栓锁紧即可完成定位。实际应用中这类机构广泛出现在小型发电机组、老式机床主轴传动、农用加工设备以及机械原理教学实训台里,结构简单、维护便捷,皮带属于易损件,更换时无需拆解复杂轴系,松开张紧结构即可换装,日常运维成本远低于齿轮闭式传动。建模时把所有零件的装配关系、轮槽配合、轴系支撑都完整还原,能够直接用于干涉检查、传动比校核以及装配工艺演示,帮助设计人员快速验证带轮包角、中心距、张紧行程等关键参数是否合理,也能作为后续生成工程图纸、指导加工装配的数字化依据。
