小型液压挖掘臂工作装置结构

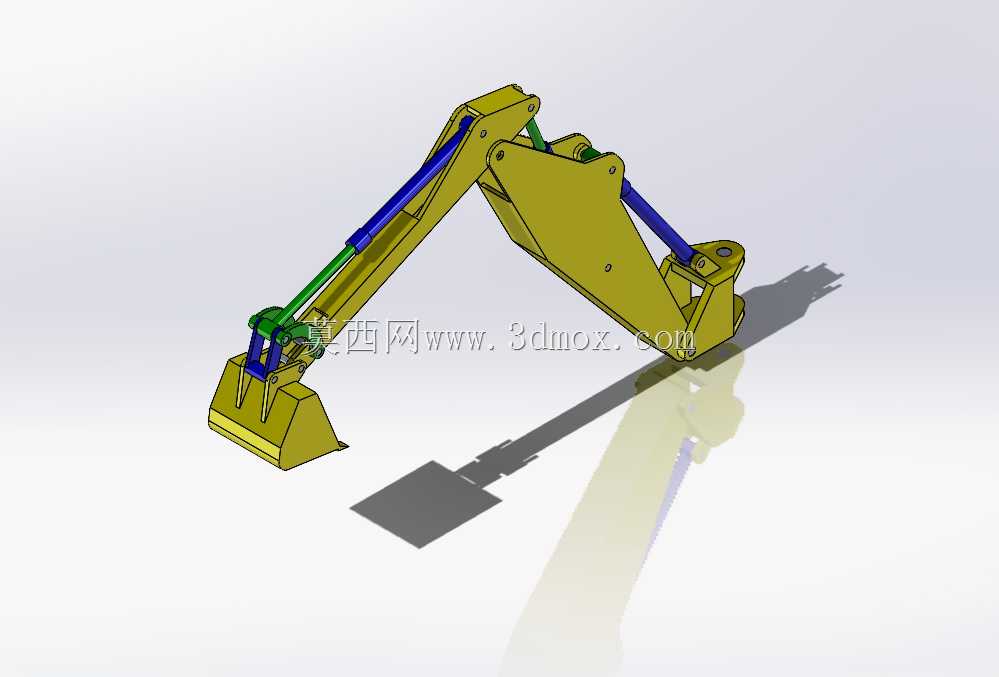

　　这套工作装置采用三段式铰接臂架布局，主体由铲斗、斗杆、动臂以及配套液压执行元件组成，整体结构参考小型挖掘设备的作业端构型，可直接挂载在小型履带或轮式行走底盘上，适配狭小场地的土方作业、庭院开挖、农田沟渠修整、厂区零散物料清理等场景。

　　从实际作业逻辑来看，臂架各铰点的位置经过匹配校核，动臂根部铰接在底盘转台前端支座上，通过两根并列布置的动臂油缸驱动整体举升与下落，斗杆铰接在动臂前端，由斗杆油缸控制相对于动臂的摆转角度，铲斗则通过四连杆机构与斗杆末端连接，铲斗油缸伸缩时带动摇臂、连杆传动，实现铲斗的挖掘收斗与卸料翻转。三组油缸的行程参数相互配合，能够覆盖典型的挖掘深度、挖掘半径与卸料高度区间，在低位挖掘时斗杆可以充分外伸，铲斗齿尖能够切入地面以下完成土方掏挖；举升高位卸料时，动臂抬升后斗杆收折，铲斗翻转角度可保证物料顺利卸出，不会出现斗体与臂架干涉的情况。

　　结构设计上，臂架主体采用折弯焊接箱型截面，板材沿受力走向布置，在铰点支座位置额外加焊加强筋板，抵消挖掘作业时的交变弯矩与侧向载荷。所有铰接位置都预留了销轴安装孔位与润滑通道，孔位同轴度按照工程机械装配公差设定，现场装配时销轴可以顺利穿入，后期维护也能单独拆解更换磨损轴套。液压油缸的两端均采用铰接安装方式，缸筒端与臂架支座连接，活塞杆端与对应摆动构件连接，铰接间隙可以补偿作业过程中的微小形变，避免油缸承受径向附加载荷。

　　安装边界方面，动臂根部的铰接孔间距、支座安装面尺寸都按照小型挖掘机通用转台接口设定，挂载时不需要对底盘前端结构做大幅改动，只需匹配对应销轴与液压管路接口即可完成对接。臂架全收状态下整体轮廓紧凑，运输时不会超出小型底盘的宽度边界；全伸作业状态下，前方作业覆盖范围呈扇形展开，转台回转时臂架与底盘机身、驾驶室之间预留了足够安全间隙，全动作行程内无结构碰撞。

　　建模过程中各构件的装配关系完全按照实际铰接约束搭建，油缸的伸缩行程与臂架摆角范围做了运动限位模拟，可以直观验证不同姿态下的干涉情况，连杆机构的传动比也随臂架姿态变化呈现对应特性，挖掘作业时铲斗能获得较大的挖掘力，卸料阶段则能保证足够的翻转角度。液压管路沿臂架侧面布置，走线位置避开了铰点摆动区域，软管弯曲半径满足液压系统规范，长期往复摆动不会出现过度弯折磨损。铲斗斗齿采用可拆卸结构，磨损后可以单独更换斗齿配件，斗体内部的弧形曲面按照物料流动轨迹设计，挖掘时土体容易填充，卸料时残留物料少。整套装置兼顾了小型设备的灵活性与挖掘作业的结构强度，既可以作为小型挖掘机的工作端设计参考，也能用于改装固定式挖掘机械臂、教学实训拆解演示等场景。
