卧式承压储罐带接管鞍座结构

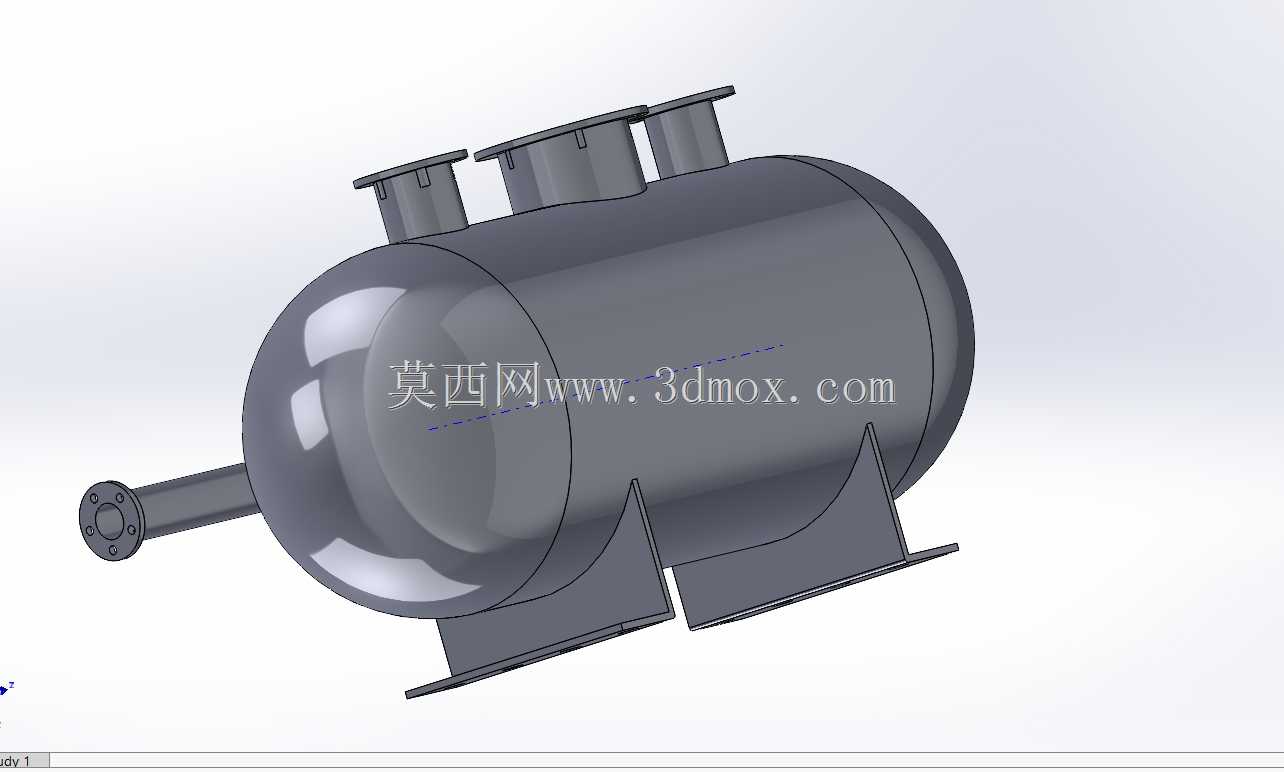

　　该卧式承压容器在化工、轻工、动力辅助及流体处理系统中较为常见，主要承担介质缓冲、气液分离、稳压储存或工艺段中间汇集的作用。设备主体采用圆筒形筒体搭配两端封头的结构形式，这种构型在内部压力作用下膜应力分布均匀，承压效率高，同时便于卷板、焊接与内部检验。筒体下方设置两件对称鞍式支座，支座通过底板与基础或钢架连接，承担设备自重、充液重量以及附属管线传递的载荷；鞍座与筒体接触区域需要重点关注局部应力，尤其在充液工况下，支座边角附近容易出现周向弯矩和附加剪切，因此建模时保留了支座立板、底板及过渡区域的完整几何关系。

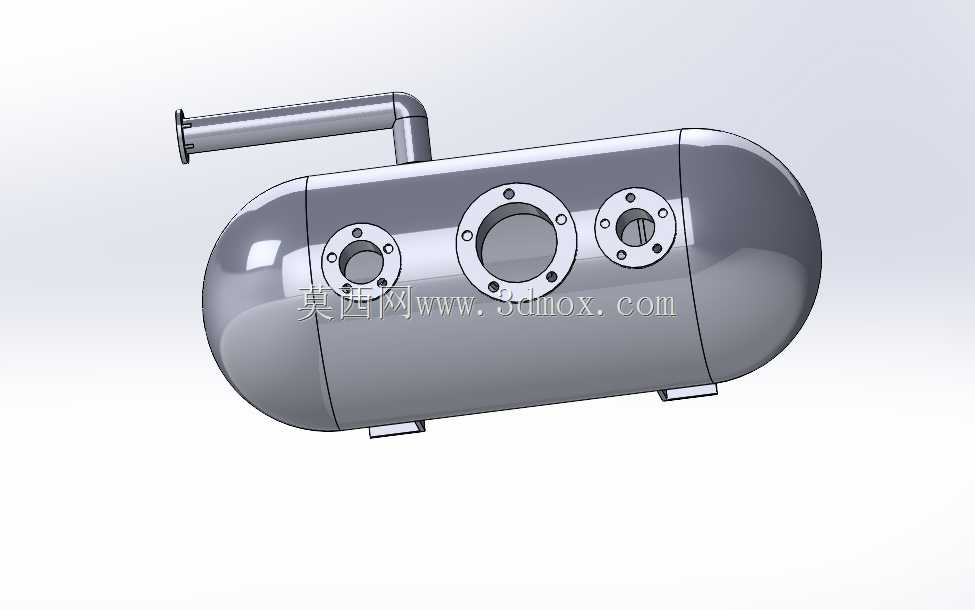

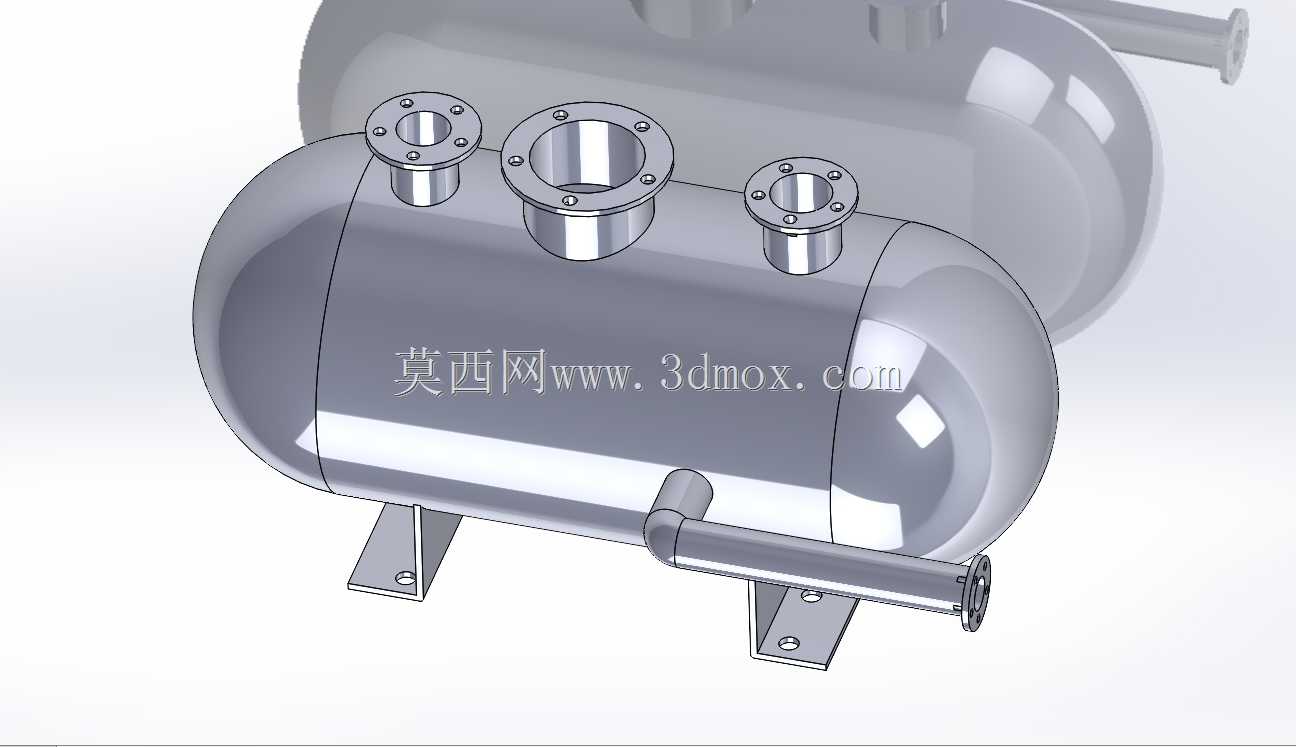

　　容器顶部布置有不同规格的接管与法兰接口，其中一处较大口径接口可用于人孔、检修或大流量进出气，旁侧较小接口可接压力表、安全阀、排空管或工艺支管；筒体侧面延伸出的水平接管带端部法兰，适合与外部管道直接对接，法兰端面的螺栓孔、密封面及颈部过渡均按实际装配关系表达。各接管与壳体相贯处是结构不连续区域，在内压、管道推力和热位移共同作用下会产生局部峰值应力，设计中通常需要控制接管补强面积、焊缝圆角及颈部壁厚，避免应力集中沿相贯线扩展。

　　从三维结构处理思路看，模型以筒体中心线为装配基准，先确定封头、筒节和鞍座的相对位置，再依据管线走向布置顶部与侧部接管。法兰位置保留了足够的扳手空间和检修空间，接管高度兼顾阀门安装、保温层厚度及管道坡度；鞍座间距并非随意设定，需要结合筒体长度、封头重量和弯矩分布进行协调，使跨中弯矩与支座反力处于合理范围。底板上的安装孔用于地脚螺栓固定，基础边界应考虑设备充水试验、运行载荷及热膨胀时的微量位移。

　　外形边界方面，横向最大尺寸由筒体直径、侧部接管长度和法兰外径共同决定，高度方向则包含底部支座、筒体中心线、顶部接管及法兰盖的叠合尺寸。布置设备时，不能只按筒体直径预留空间，还需在侧部法兰外侧留出管道连接和螺栓拆装距离，在顶部法兰上方留出阀门操作与起吊检修空间；容器下方应保证支座落位、灌浆及地脚螺栓紧固的作业面。若用于成套撬装，还需核对容器与框架立柱、泵阀、管廊之间的净距，防止保温后干涉。

　　结构校核关注点集中在壳体薄膜应力、封头过渡区、开孔补强、鞍座局部应力和法兰刚度。内压工况下，筒体环向应力约为轴向应力的两倍，而接管区域因金属截面被削弱，需要通过补强圈、厚壁接管或整体加厚满足强度要求。充液或储存液体介质时，支座附近的筒体还会承受支座反力引起的局部压缩，鞍座包角、垫板宽度和腹板高度都会影响应力传递路径。法兰连接则需兼顾密封比压与螺栓载荷，颈部过渡过短会造成刚度突变，密封面在压力循环下容易泄漏。

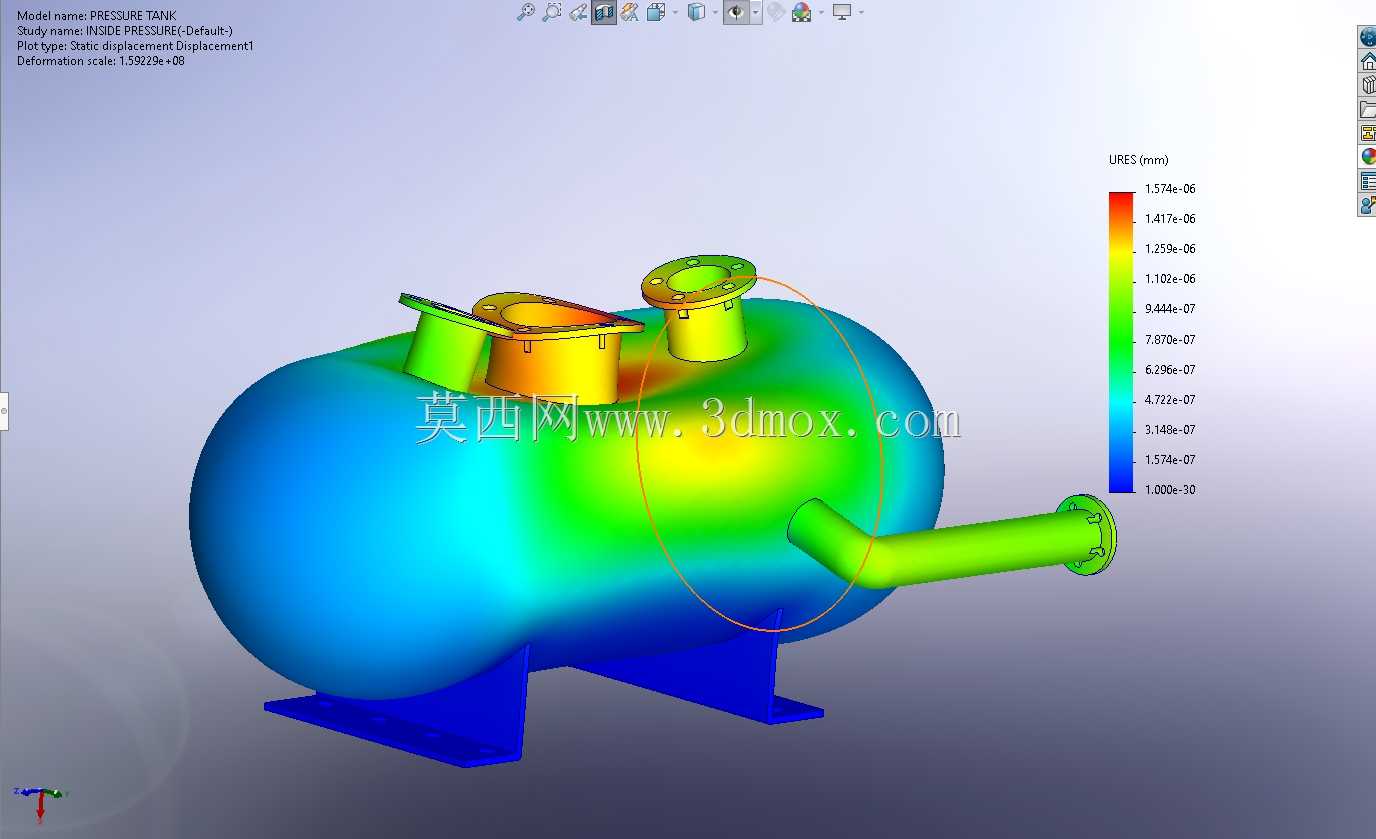

　　该模型适合用于设备布置、管道对接、支墩设计、检修空间校核以及有限元应力云图展示。几何上完整呈现了筒体、封头、接管、法兰、鞍座和底板之间的装配关系，能够帮助结构设计人员在方案阶段快速判断接口方向、安装边界和载荷传递路径，也可作为压力容器类设备建模、开孔补强分析和支座结构优化的参考对象。
