工业弯管料斗输送喷射装置结构

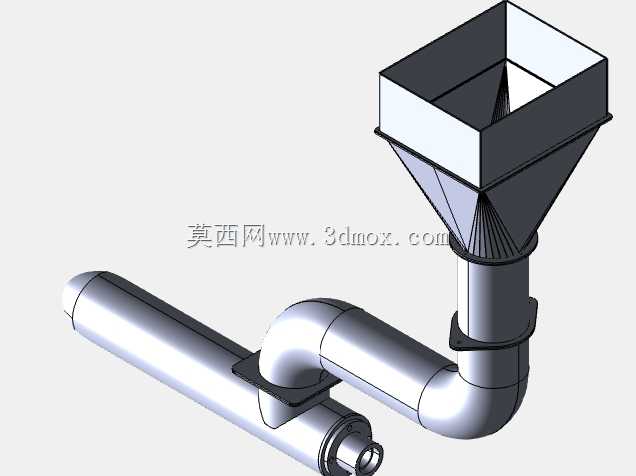

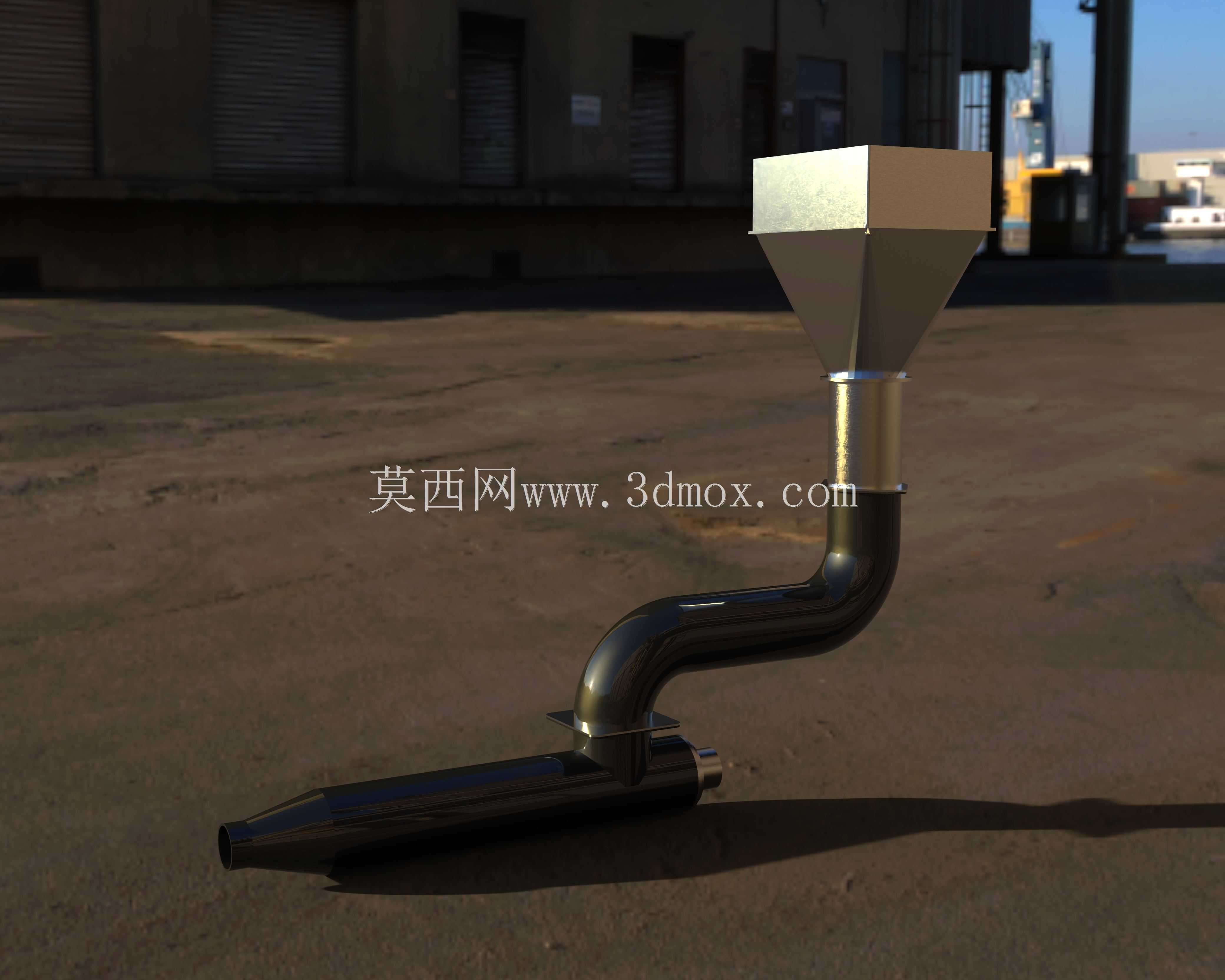

　　该装置的结构主体由上方方形受料斗、锥形过渡段、竖直连接管、大曲率弯管以及末端渐缩喷管组成，整体呈现出物料依靠重力进入、经管路转向后沿水平方向加速送出的布置形式。这类结构常见于散料处理、颗粒输送、小型喷射给料、实验台管路验证以及管材成型设备的前端供料环节。上方方形料斗承担暂存与导入功能，敞口尺寸相对较大，便于人工投料或与上游供料机构衔接；锥段将方形入口逐步收拢至圆形管路，既减少物料在角落处的架桥风险，也使流道截面变化更加连续。竖直段为物料提供初始下落通道，弯管则改变物料运动方向，使整体设备能够在有限占地内完成从上料到水平输出的路径转换。末端长锥形喷管通过截面逐渐缩小，对气流或物料流形成导向和加速作用，端口可对接后续软管、喷嘴、混合腔或检测工位。

　　从结构设计角度看，料斗部分需要重点控制板件折弯、拼焊和过渡圆角。方形斗壁与圆锥段之间并非简单几何拼接，若过渡区域处理生硬，物料容易在折角处滞留；建模时应保证各壁面相交关系清楚，锥段下端与圆管同轴，焊缝位置预留合理。弯管段是整个装置中造型和受力都较关键的部分，弯曲半径不能过小，否则颗粒物料通过时冲击明显，管路压损增加，长期使用还可能造成外侧壁磨损。图中弯管采用较平滑的大半径转向，管路下方设置支承结构，能够降低悬臂段因自重和物料冲击产生的振动。弯管与竖直管、水平喷管之间的连接段采用近似套筒或卡接的形式，便于在实际设备中拆换、清理和调整方向。

　　末端喷管的细长锥段不仅承担外形过渡，还关系到出口流速和喷射距离。渐缩角过大时，流道收缩急促，物料容易在管壁处产生紊乱；锥度过小时，管路长度增加，虽然流动更平稳，但设备占用空间和制造成本都会上升。设计中需要结合输送物料粒径、密度、含水率以及驱动方式确定喷管长度、出口直径和壁厚。对于气力输送场景，喷管内壁应尽量保持连续光滑，法兰或卡箍连接处不能出现明显台阶；对于重力给料场景，则应更关注下料倾角是否大于物料安息角，避免粉料在锥段和弯管内侧堆积。

　　安装边界方面，该装置上方需要保留投料或连接上游设备的空间，料斗敞口周围应留出检修和清理位置；下方水平喷管指向侧应预留出料距离，不能紧贴墙面或其他设备。弯管下部支承点应落在稳固机架或基础面上，支承位置宜靠近弯曲受力区，以减少管路交变振动。若装置用于食品、医药或洁净物料输送，料斗和管路内壁还需考虑抛光、快拆及无死角结构；若用于砂石、金属颗粒等磨蚀性物料，则应在弯管外侧、喷管收缩段等易磨位置增加耐磨衬套、加厚管壁或可更换弯头。整体三维结构把受料、导流、转向和喷射功能集中在一条连续流道上，适合作为散料输送设备、喷射实验装置或管材加工辅助机构的核心部件进行进一步细化设计。
