双层折叠落地晾晒置物架结构设计

　　该结构围绕家庭阳台、洗衣房、庭院临时晾晒以及小件物品分层置物场景展开，整体采用落地式A形支撑布局，避免在墙面或顶面进行固定安装，使用位置可根据空间条件灵活调整。架体设置上下两层栅格承载面，上层面积较大，可平铺衬衫、针织衣物、毛巾、床单等织物，下层可放置鞋类、收纳盘、清洁用品或待晾干的小型物件；栅格条之间保留均匀间隙，空气能够从物品下方和侧向持续流通，减少局部积水和贴附闷湿问题。

　　从受力路径看，竖向载荷先由上下层栅格边框传递到两侧交叉支腿，再通过底部四个接触点分散到地面。支腿采用倾斜布置，展开后形成较宽的支撑多边形，侧向抗倾覆能力优于直腿小底架方案。交叉杆件在中部通过铰接或紧固件形成转动关系，收纳时两侧支架可向内收拢，层架随联动关系叠合，降低搬运和闲置存放所占空间。实际建模时需要重点控制铰接轴的同轴度、支腿张开角度以及层架与支腿连接点的位置关系，若张开角度过大，底部占地增加且腿端容易滑移；若角度过小，则整体重心偏高，遇到单侧堆放或碰撞时稳定性下降。

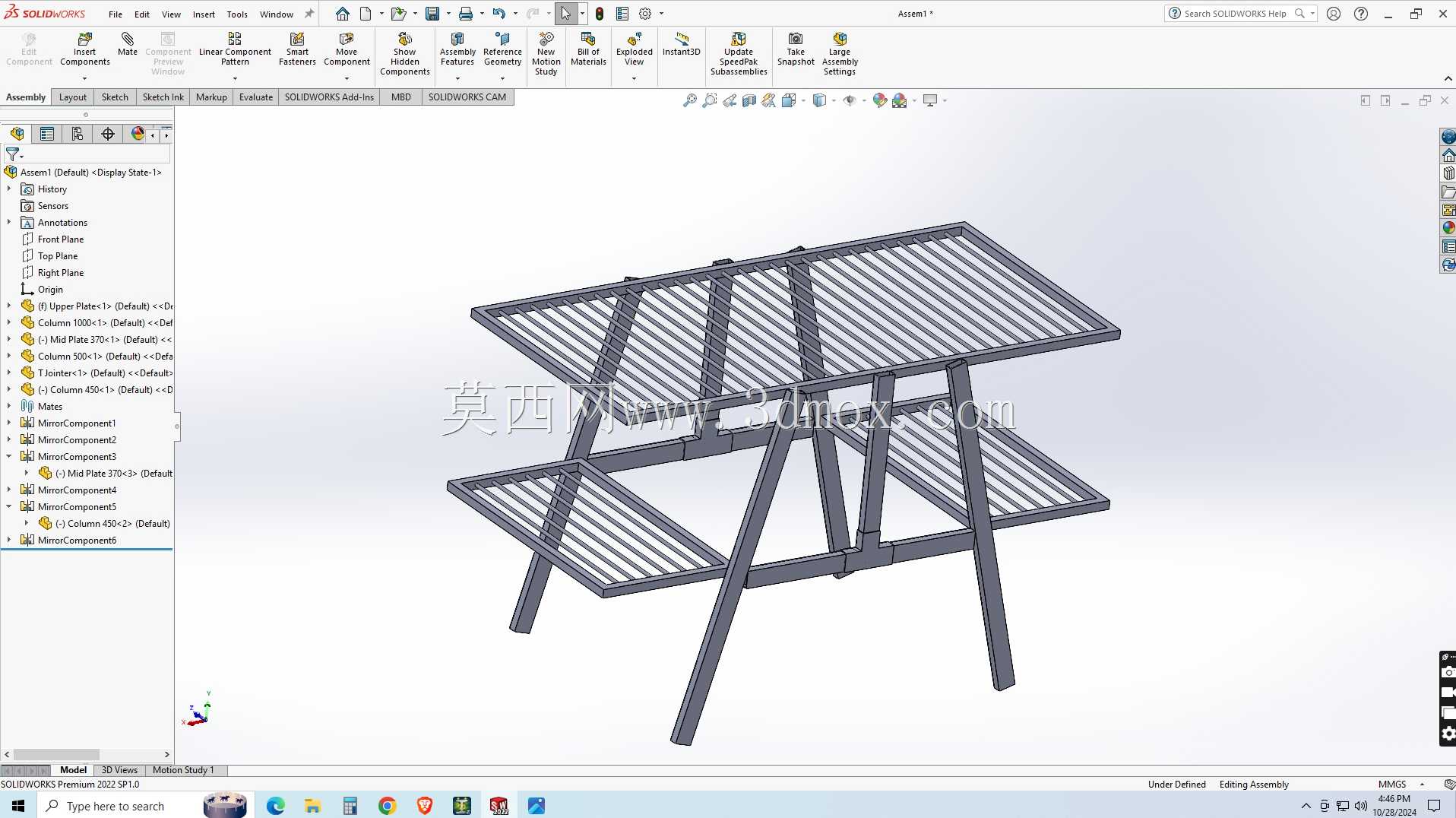

　　外形边界方面，模型呈现为长方形双层平台，上层长度明显大于宽度，适合沿阳台长边或窗边布置；下层承载面位于支腿中段，宽度与上层形成呼应，既增加置物面积，也对支腿形成横向约束。设计时应预留使用者站立操作空间，架体前方不宜紧贴柜体，顶部与晾衣绳、窗帘盒、窗台突出物之间需保留取放间隙。底部腿端可增加防滑垫或可调脚杯，用于适应瓷砖、水泥地、防腐木等不同地面；在户外使用时，脚端还要考虑风载下的滑移风险，必要时通过配重或接地件提高稳定性。

　　栅格部分采用平行条杆与边框焊接、螺接或卡扣连接的思路。条杆间距需兼顾支撑密度与通风效果：过密会增加重量并阻碍气流，过疏则会让小件衣物、衣架钩或盘类物品发生下陷。边框截面不宜过弱，尤其在长边中部，满铺湿衣物时会产生明显弯曲应力，可通过加高边框、增加中间横梁或在下方设置斜撑来降低挠度。上下层之间的立柱和斜撑不仅承担层间定位，还能减少框架平行四边形变形，使架体在推动、拖拽或单侧受力时保持几何形状。

　　材料选择上，普通室内场景可采用碳钢圆管、方管配合喷塑或镀锌处理，兼顾成本、刚度和耐潮能力；靠近洗衣机、卫生间或户外露台使用时，应提高防锈等级，可选用铝合金型材、不锈钢管件或增加防腐涂层。连接节点是结构耐久度的关键，铰接位置应避免薄板直接摩擦，可加入轴套、垫圈或耐磨衬套；螺栓连接需考虑防松，焊接结构则要在焊后处理毛刺并保证焊缝不影响折叠运动。

　　三维建模过程中，先确定展开状态的底脚轮廓、层架高度和整体长宽，再建立支腿转动轴线。上下层栅格宜采用参数化阵列，便于调整条杆间距、杆件直径和边框规格。折叠运动需要在装配环境中进行干涉检查，重点观察支腿收拢时是否与层架、横梁、螺栓头发生碰撞，以及铰接件在极限角度下是否保留足够转动余量。工程出图时应标注展开角度、关键孔位、腿端接地尺寸和层间净高，便于样机制作时验证承重、折叠顺畅度和地面适应性。

　　该方案不以复杂机构为核心，而强调稳定承载、通风晾晒、快速折叠和空间复用之间的平衡。结构形式可延伸到民宿晾晒区、家政保洁临时置物、车间轻型零件周转晾干等场景，只需根据载荷变化调整杆件截面、层间距和支撑脚形式，即可形成不同规格的系列化产品。
