特斯拉ModelS多辐式轮毂结构造型

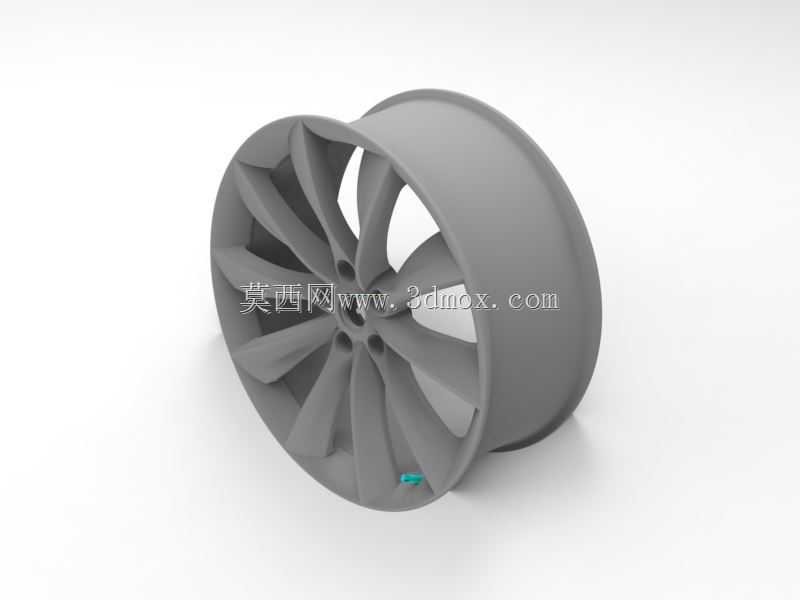

　　这款乘用轿车轮毂的三维造型，围绕纯电中大型轿车的行驶承载、轮腔避让与外观气动需求展开，轮辋主体采用大直径低压铸造铝合金轮毂的典型构型，整体为一体式轮盘结构，辐条采用十组双分叉的涡旋式流线布局，从中心安装座向外缘轮辋处呈扭转放射形态，辐条曲面顺着车轮旋转方向做顺滑弧面过渡，既可以在车辆高速行驶时引导轮腔内部气流向外导出，降低轮罩内的紊流阻力，也能通过连续变截面的辐条壁厚分配，在控制整体簧下质量的同时保证轮盘的径向、侧向抗弯刚度。

　　从安装边界来看，轮毂中心设置大直径中心定位孔，周围均布五个螺栓安装孔，匹配乘用车五孔轮毂的固定节圆布局，中心孔端面预留有轮毂轴承轴头的贴合定位面，螺栓孔周边做局部加厚凸台，分散螺栓锁紧时的压应力，避免轮盘安装面出现局部压溃变形。轮辋部分采用深槽式乘用车轮辋构型，外缘带有标准的胎圈座凸缘与安装槽，用于适配无内胎子午线轮胎的装配，轮辋内侧的槽深尺寸满足轮胎拆装时的胎圈退让空间，轮缘处的翻边厚度按照轮胎侧向冲击的承载要求做加厚处理，在车辆过弯承受侧向力、经过坑洼路面受到径向冲击时，轮缘可以约束轮胎胎圈不发生脱圈移位。

　　设计过程中首先要锁定的是整车轮腔的包络边界：轮毂的轴向宽度、外偏距需要和转向节、刹车卡钳、悬架摆臂的位置做干涉校验，这款轮毂的辐条内侧预留了足够的刹车系统避让空间，可以容纳大尺寸通风刹车盘与对向多活塞卡钳，在车轮转向到最大左右转角时，辐条背面、轮辋内壁都不会和卡钳、减震器支座发生剐蹭。辐条的涡旋造型并非单纯的外观曲面，每一根辐条的截面从中心座处的厚大承力段，向外延伸到轮辋交接处逐渐收窄变薄，金属材料的分布沿着车轮行驶时的主要受力路径排布：车辆驱动、制动时的扭矩通过中心螺栓座传递到辐条，再均匀分散到整个轮辋圆周，过弯时的侧向载荷则通过辐条的侧向抗弯截面传递到轮胎接地面，这种变截面设计可以在满足弯曲疲劳、径向疲劳试验要求的前提下，去掉多余的材料，降低轮毂整体重量，而轮毂作为簧下质量部件，重量降低后可以明显改善悬架的响应速度，提升轮胎贴地性能。

　　轮毂的气门嘴安装位设置在轮辋靠近外缘的位置，开孔周边做局部补强凸台，避免开孔造成轮辋局部应力集中。轮盘表面的所有曲面都做了顺滑的圆角过渡，不存在尖锐的应力集中棱边，在铸造生产时也有利于铝液充型流动，减少铸件内部出现缩松、冷隔缺陷的概率。这类轮毂造型既可以用于量产车型的原厂配件开发，也可以作为改装轮毂的正向设计参考，在三维结构中可以直接提取轮辋的胎圈座轮廓、螺栓孔节圆、中心孔直径、偏距等关键安装参数，直接对接后续的工程出图、铸造模具设计、干涉校核工作，不需要再重新逆向测绘基础安装尺寸。在整车开发流程中，轮毂的三维数据还可以直接导入整车风阻仿真模型，验证多辐造型对轮腔气动阻力的影响，也可以带入到整车碰撞仿真场景中，模拟车轮受到正面、侧面冲击时的结构变形模式，校验轮毂与悬架、转向系统的连接强度是否满足设计指标。
