阶梯式传动电机主轴结构设计

　　电机轴作为旋转动力输出的核心承载零件，在交流稳压配套设备、中小型驱动电机、减速传动机组以及各类需要扭矩传递的工业装置中承担着把电磁转矩转化为机械回转运动的作用。实际工况里，轴体不仅要传递额定转矩，还要承受转子自重、带轮或联轴器加载后的径向力、启停瞬间的冲击载荷，以及长期高速回转下的交变弯曲应力，因此轴的结构分段、直径过渡、配合位置和轴向定位方式，都会直接影响电机运行的平稳性与使用寿命。

　　从结构外形看，该轴采用典型的多阶梯轴布置，沿轴向依次区分出不同功能段。一端加工有花键齿形，用于和需要周向固定的传动件啮合，相比普通平键连接，花键配合在承载时齿面接触面积更大，对中性更好，适合频繁正反转或转矩波动较明显的场合。相邻轴段设置有轴承安装位，轴颈表面需要与轴承内孔形成稳定配合，直径公差和表面粗糙度都要按回转支承要求控制；轴肩在这里同时起到轴向定位作用，使轴承内圈贴靠到位，避免运转过程中出现窜动。

　　轴身中段为主要跨距区，直径相对较大，用于安装电机转子铁芯。该段的长度和直径决定了转子叠片的压装边界，设计时需要保证铁芯压入后既有足够的抱紧力，又不会因过盈量过大造成装配困难或轴体局部应力集中。靠近输出侧的若干台阶则分别对应密封圈、挡圈、联轴器或端盖相关零件的安装位置，各段长度并非随意变化，而是按照零件装配顺序、轴承跨距、转子气隙均匀性以及端部连接件的锁紧空间综合确定。

　　在设计思路上，阶梯直径的变化遵循“由受力和装配共同决定”的原则。受扭矩较大的区段直径适当增大，以提高抗扭和抗弯刚度；需要穿过端盖、轴承座或较小孔位的部位则缩小直径，方便零件从轴端依次套入。直径变化处设置过渡圆角，可显著降低应力集中，尤其在高速旋转和反复加载条件下，圆角处理是避免轴肩位置萌生疲劳裂纹的重要细节。退刀槽、磨削越程槽的位置也要结合加工工艺安排，使车削、磨削和花键加工能够顺利完成，同时不削弱关键截面的强度。

　　安装边界方面，轴的总长、各轴段直径以及台阶间距决定了电机内部的轴向布局。轴承位之间的跨距影响转子挠度，跨距过大时，轴在转子重力和皮带拉力作用下会产生较大弯曲变形，进而导致气隙不均、振动和噪声增加；跨距过小，则可能限制端盖和轴承的布置空间。输出端连接尺寸需要与联轴器、带轮或花键套相匹配，轴端锁紧结构要保证传动件在旋转方向和轴向方向都可靠固定。非输出侧则需考虑风扇、编码器或测速元件的安装可能性，使轴在满足当前电机结构的同时，保留一定的派生扩展能力。

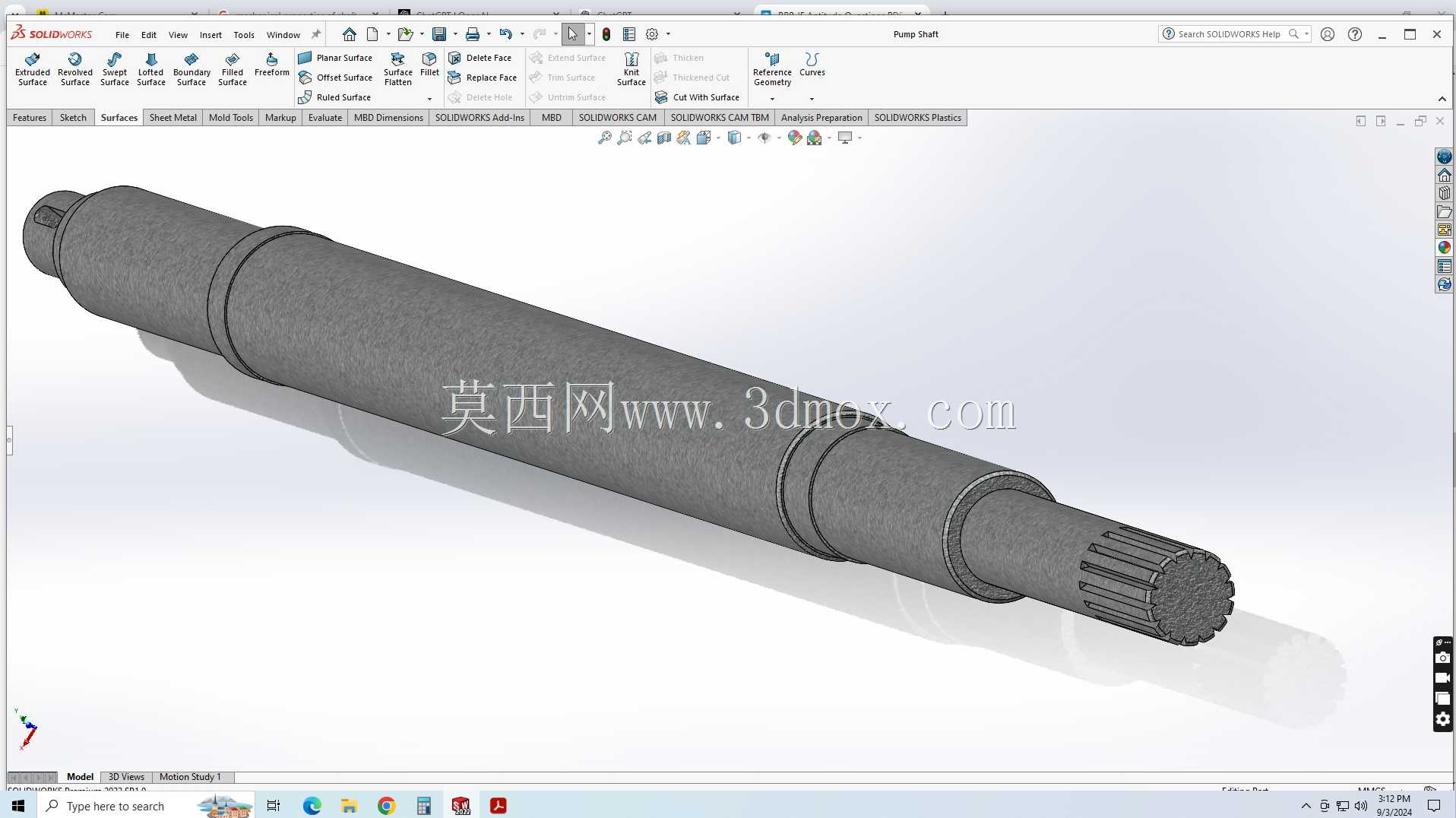

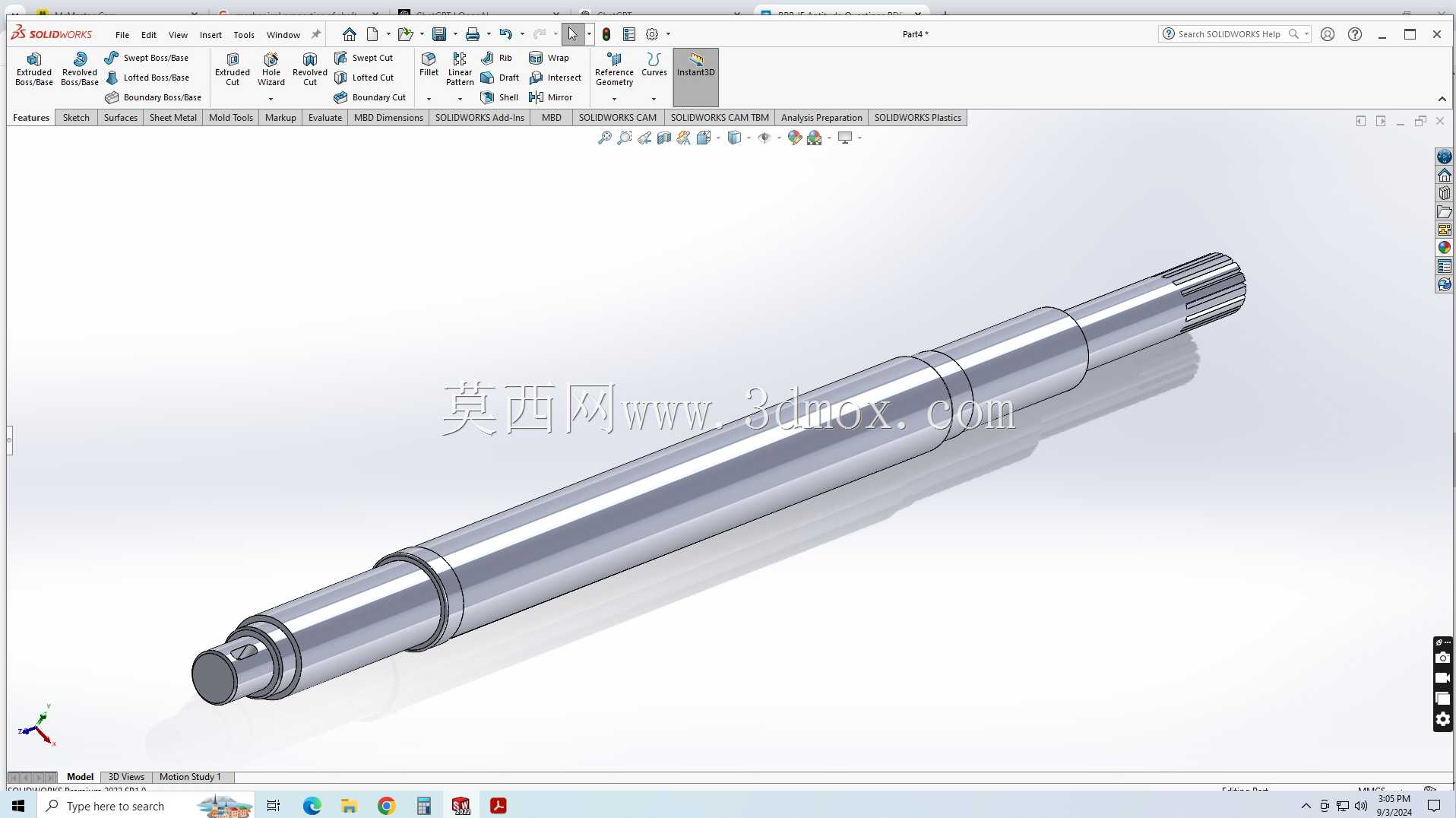

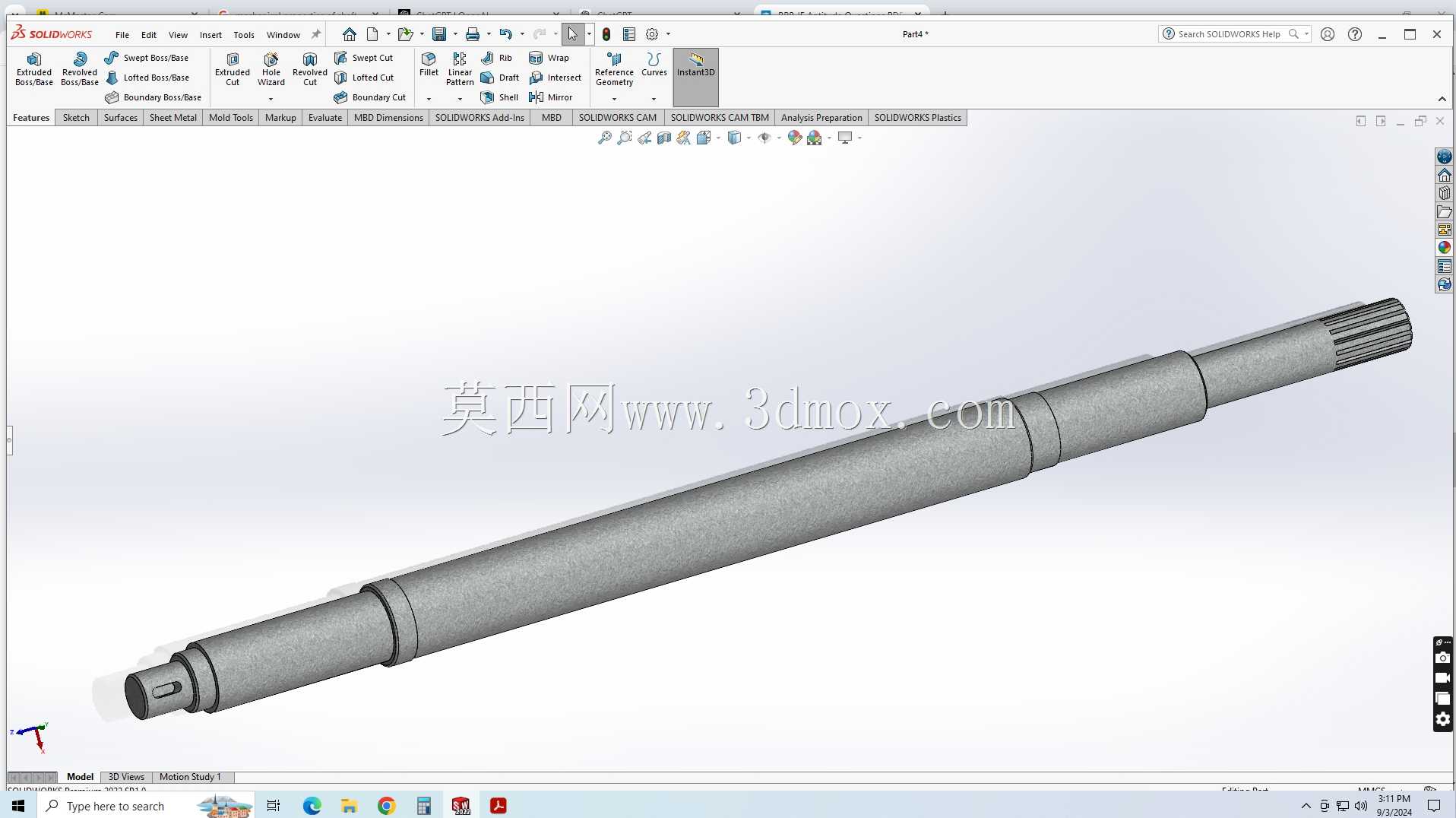

　　从三维建模角度看，这类轴件适合以回转特征为基础建立主体，再对花键、键槽、退刀槽、倒角和圆角进行细节刻画。建模过程中按实际装配关系命名各轴段，能够方便后续工程图生成公差标注，也便于在装配环境中检查轴与轴承、转子、端盖和连接件之间的干涉情况。对花键段和配合轴颈保留准确几何尺寸，有利于后续进行受力校核、工艺编制和数控加工参考。整体结构体现了电机转轴在功能集成、加工工艺与装配约束之间的平衡，是传动设备中典型而关键的机械零部件。
